7. Hinweise zur Anwendung des Gerätes

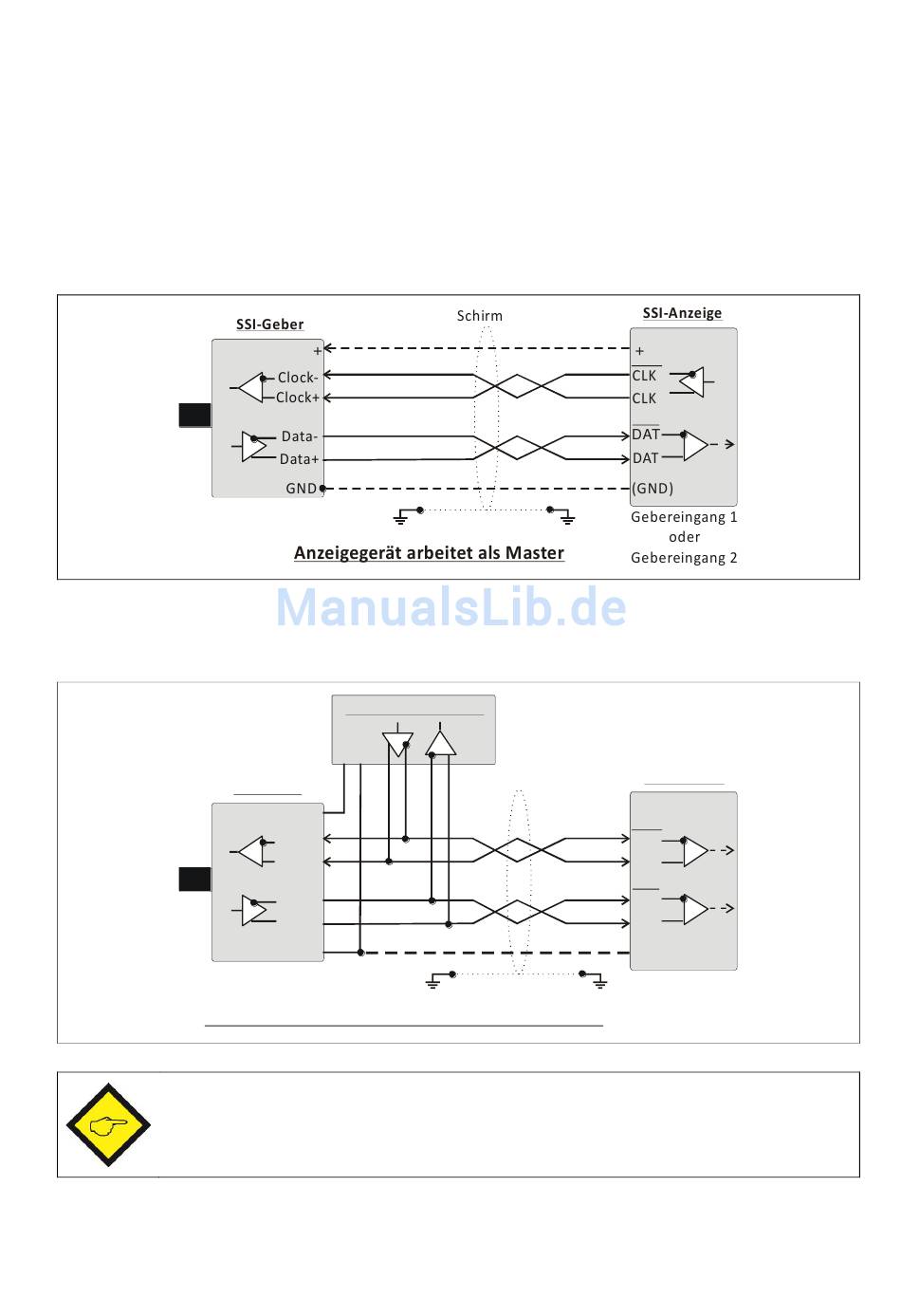

7.1. Master- und Slave-Betrieb
Für jeden der beiden Gebereingänge kann individuell angewählt werden, ob dieser als "Master"
oder als "Slave" arbeiten soll (Parameter F03.021 und F04.039). Wird die Betriebsart „Master"
angewählt, dann erzeugt der entsprechende Gebereingang am Gerät den Takt für den
angeschlossenen Geber. Die beiden Clock-Anschlüsse (CLK) sind in diesem Fall als Ausgänge
konfiguriert.
Wird der Geber bereits von einem anderen Gerät getaktet und das Gerät soll nur „mithören",
dann muss der entsprechende Gebereingang als „Slave" parametriert werden. Die beiden Clock-
Anschlüsse (CLK) sind in diesem Fall als Eingänge konfiguriert.
Externer Master, Anzeigegerät arbeitet als Slave
Auch im Slave-Betrieb muss die korrekte Baudrate für den entsprechenden Gebereingang
vorgegeben werden. Die Vorgabe wird zur Bestimmung der Pausenzeit für die
Aufsynchronisierung benötigt (Pause wird erkannt nach 4 Taktzyklen).
6.575.116_118_01e_d.doc / Mrz-16
Externer SSI-Master
-
+
SSI-Geber
(+24V)
Clock-
Clock+
Data-
Data+
GND
(bei Verwendung von SSI-Gebern)
Schirm
SSI-Anzeige
CLK
CLK
DAT
DAT
(GND)
Gebereingang 1
oder
Gebereingang 2
