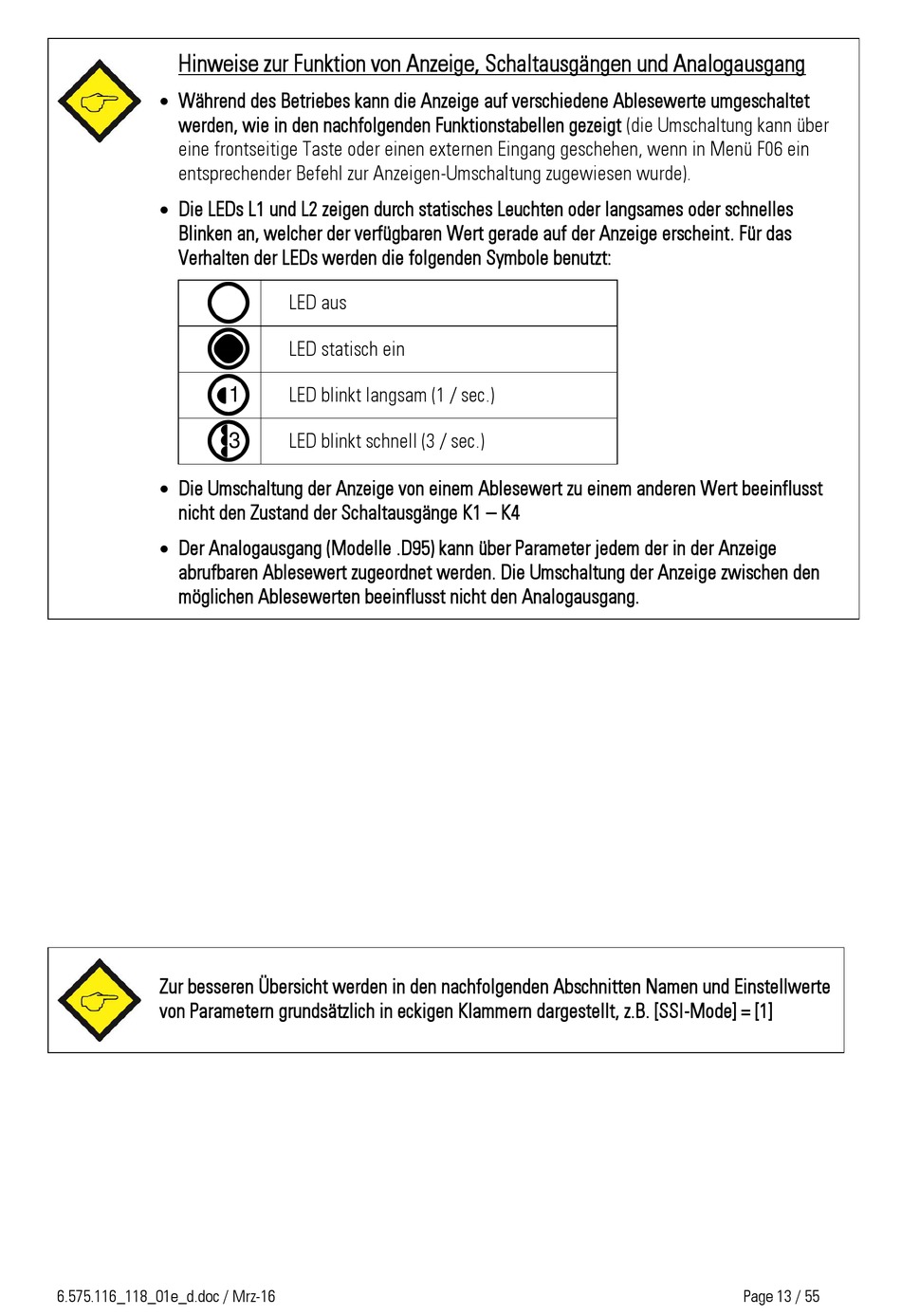

Hinweise zur Funktion von Anzeige, Schaltausgängen und Analogausgang
Während des Betriebes kann die Anzeige auf verschiedene Ablesewerte umgeschaltet
werden, wie in den nachfolgenden Funktionstabellen gezeigt (die Umschaltung kann über
eine frontseitige Taste oder einen externen Eingang geschehen, wenn in Menü F06 ein
entsprechender Befehl zur Anzeigen-Umschaltung zugewiesen wurde).
Die LEDs L1 und L2 zeigen durch statisches Leuchten oder langsames oder schnelles
Blinken an, welcher der verfügbaren Wert gerade auf der Anzeige erscheint. Für das
Verhalten der LEDs werden die folgenden Symbole benutzt:
Die Umschaltung der Anzeige von einem Ablesewert zu einem anderen Wert beeinflusst
nicht den Zustand der Schaltausgänge K1 – K4
Der Analogausgang (Modelle .D95) kann über Parameter jedem der in der Anzeige
abrufbaren Ablesewert zugeordnet werden. Die Umschaltung der Anzeige zwischen den
möglichen Ablesewerten beeinflusst nicht den Analogausgang.
Zur besseren Übersicht werden in den nachfolgenden Abschnitten Namen und Einstellwerte
von Parametern grundsätzlich in eckigen Klammern dargestellt, z.B. [SSI-Mode] = [1]
6.575.116_118_01e_d.doc / Mrz-16
LED aus
LED statisch ein
LED blinkt langsam (1 / sec.)
1
LED blinkt schnell (3 / sec.)
3
Page 13 / 55
