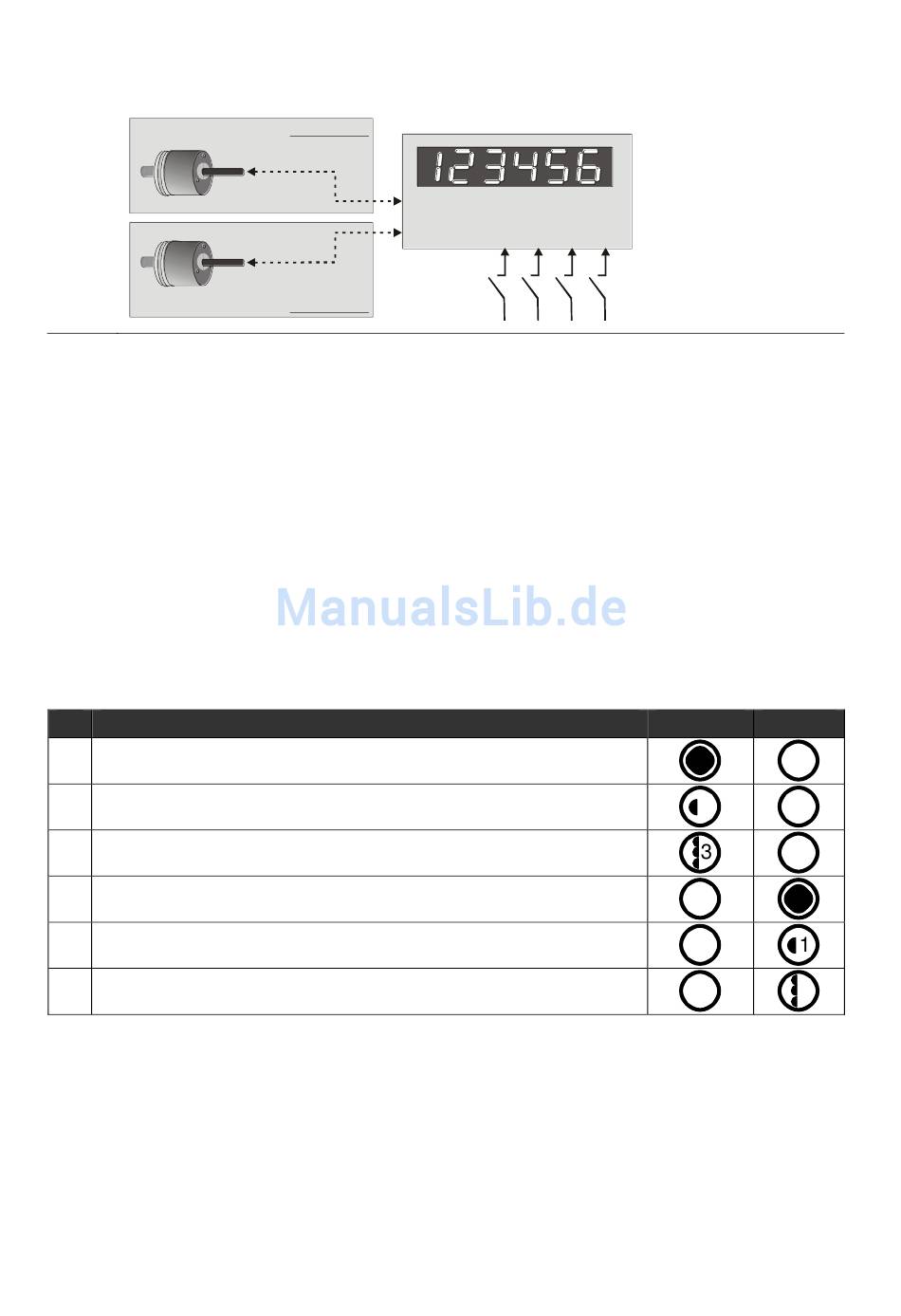

4.3. Unabhängiger Einzelbetrieb von 2 SSI-Gebern
F02.008 [Encoder-Selection] = [2]
SSI-Geber
SSI-Geber
An beiden Gebereingängen ist je ein SSI-Geber angeschlossen. Die Geber werden unabhängig
voneinander ausgewertet und können unterschiedliche Bitzahlen und Skalierungen aufweisen.
Parameter F03.021 [SSI-Mode1] bestimmt, ob Geber 1 im Master-Betrieb oder im Slave-Betrieb
arbeitet und Parameter F04.039 [SSI-Mode2] bestimmt, ob Geber 2 im Master-Betrieb oder im
Slave-Betrieb arbeitet (siehe auch Abschnitt 7.1)
Die Vorwahlwerte [Preselection 1] und [Preselection 2] beziehen sich auf den aktuellen
Positionswert von Geber 1. Die Vorwahlwerte [Preselection 3] und [Preselection 4] beziehen sich
auf den aktuellen Positionswert von Geber 2.
Die Anzeige kann über Tastatur oder externen Befehl zwischen den folgenden Werten
umgeschaltet werden:
Nr. Angezeigter Wert
1
Aktueller, skalierter Istwert von Geber 1
2
Minimalwert des Istwertes von Geber 1 (seit letztem Min/Max-Reset)
3
Maximalwert des Istwertes von Geber 1 (seit letztem Min/Max-Reset)
4
Aktueller, skalierter Istwert von Geber 2
5
Minimalwert des Istwertes von Geber 2 (seit letztem Min/Max-Reset)
6
Maximalwert des Istwertes von Geber 2 (seit letztem Min/Max-Reset)
6.575.116_118_01e_d.doc / Mrz-16
Prozess 1
Clock, Data
Geber 1
Geber 2
Clock, Data
Steuereingänge
Prozess 2
F02.009 [Operational Mode] = [0]
Cont.4
Cont.1
LED1
LED2
1
3
Page 16 / 55
