7.4.2. Rundlaufbetrieb
Diese Betriebsart wird häufig verwendet bei Rundtischen oder ähnlichen Anwendungen, wo die
absolute Geberinformation nur innerhalb einer Tischumdrehung benötigt wird, wobei einer
Tischumdrehung nicht unbedingt auch eine Geberumdrehung zugeordnet sein muss.
Negative Anzeigen erzeugt die Rundlauffunktion selbst nicht. Wenn negative Werte erwünscht
sind, müssen diese mit Hilfe des Parameters [PM-Factor] erzeugt werden.
Die Rundlauffunktion gestattet die beliebige Abbildung einer Tischumdrehung auf eine
programmierbare Anzahl von Geberschritten. Um Fehlanzeigen am mechanischen Überlaufpunkt
des Gebers zu vermeiden, sollte allerdings die Gesamtzahl der Geberschritte ein ganzzahliges
Vielfaches der Schrittanzahl für eine Tischumdrehung darstellen.
Zur Einstellung des Gerätes verfahren Sie bitte zunächst wie unter 7.4.1. beschrieben.
Dann stellen Sie den Parameter [SSI Round Loop] auf die gewünschte Schrittzahl pro
Tischumdrehung ein. Skalierung und Nullpunkt können mittels der Skalierungsfaktoren beliebig
angepasst werden. Die Zählrichtung kann über Parameter [SSI-Direction] angepasst werden.
Sofern Sie ein Anzeigeformat 359º59' wünschen, setzen Sie den Parameter [Display Format]
zusätzlich auf [1] oder [2]. In diesem Falle werden die allgemeinen Skalierungsfaktoren
automatisch deaktiviert.

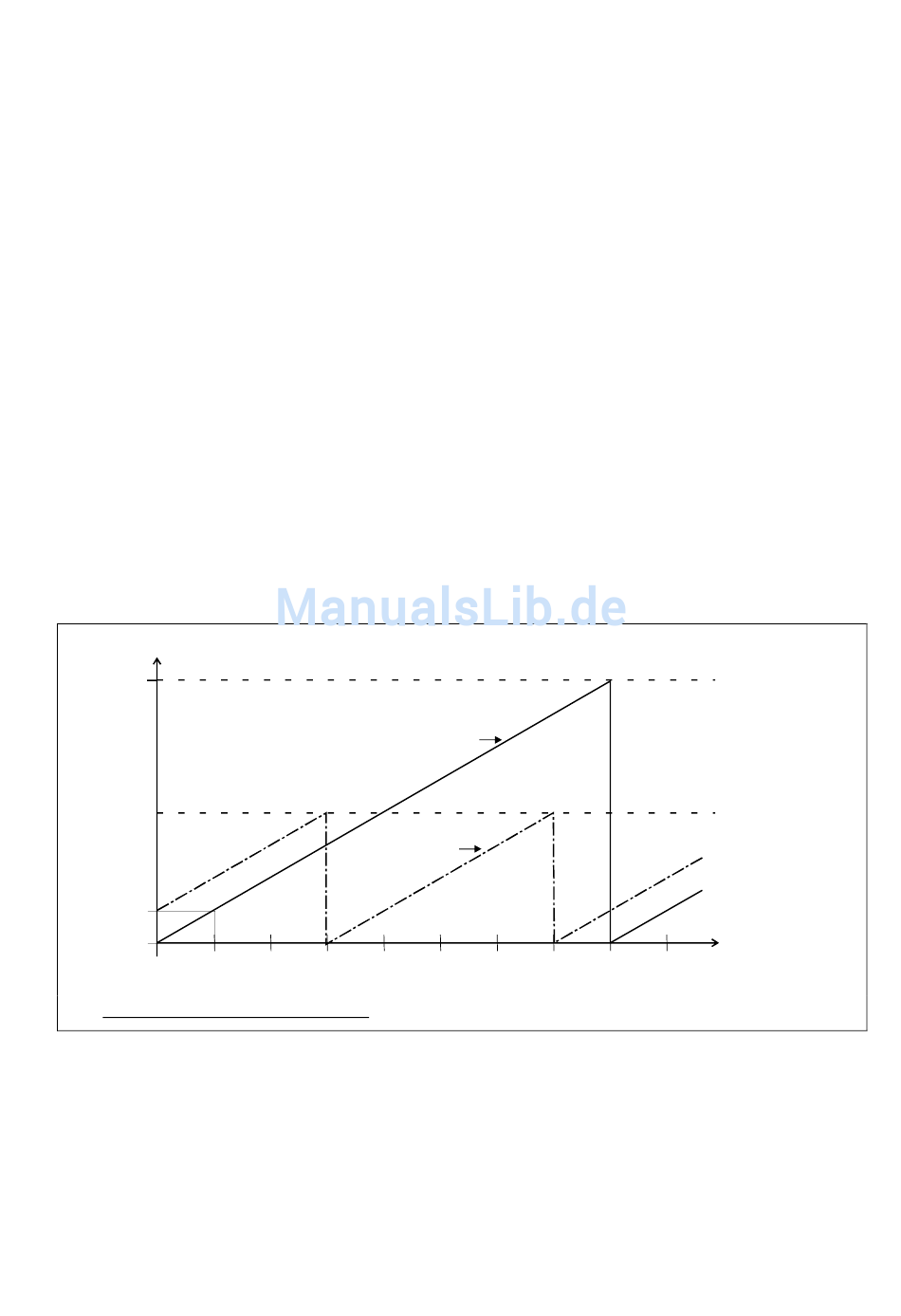

Das nachfolgende Diagramm zeigt einen 13-Bit-Absolutgeber, bei dem eine Tischumdrehung
4096 Geberschritten entspricht und der Nullpunkt um 1024 Geberschritte verschoben wurde.
SSI-Wert
8191
4096
1024
0
45°
Rundlaufbetrieb eines 13-Bit-Gebers: [SSI Bit] = [13], [Round Loop] = [4096], [SSI Zero Value] = [1024]
6.575.116_118_01e_d.doc / Mrz-16
Gebersignal
Angezeigter Wert
90°
135°
180°
225°
270°
315°
360°
Geberstellung
