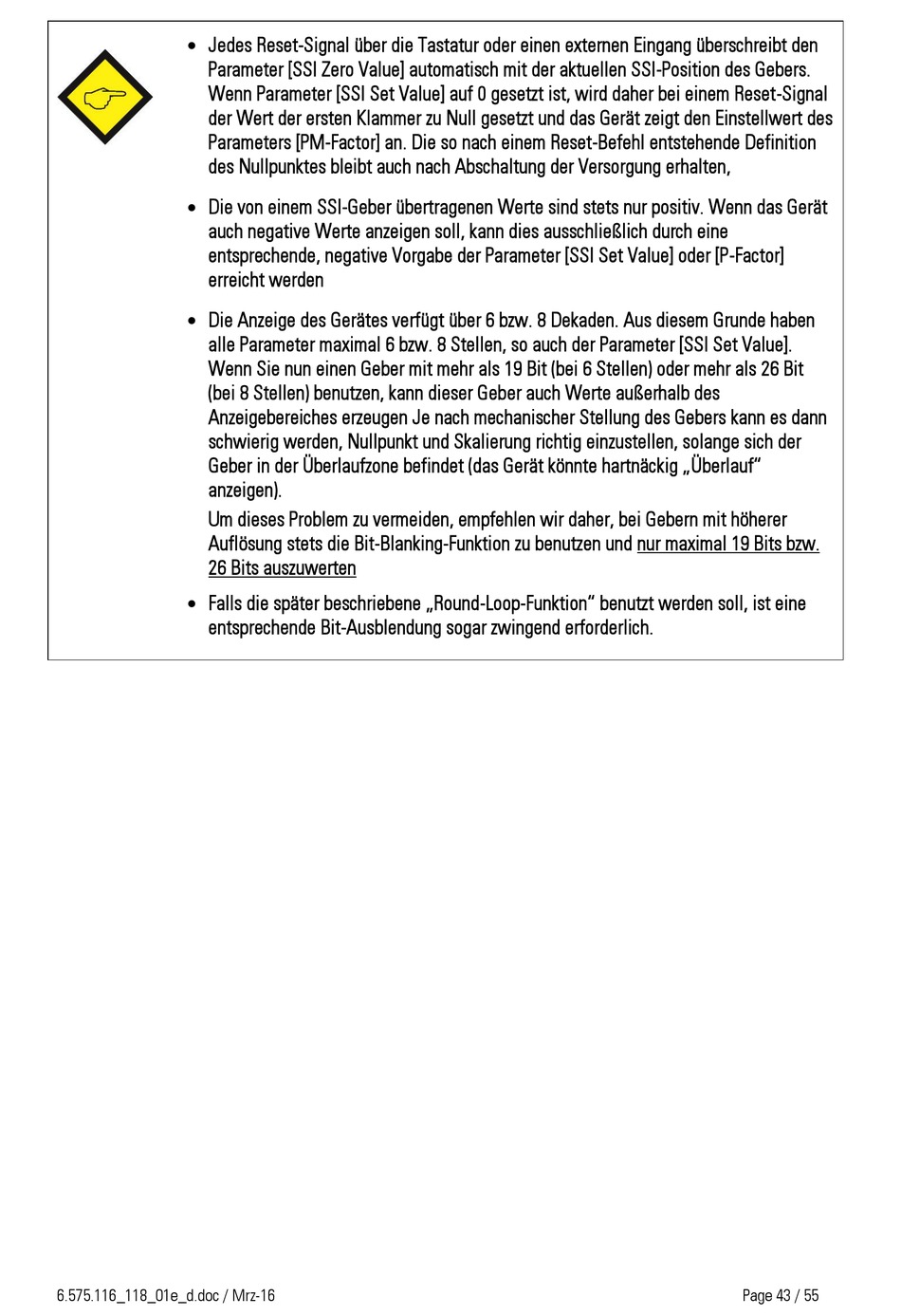

Jedes Reset-Signal über die Tastatur oder einen externen Eingang überschreibt den
Parameter [SSI Zero Value] automatisch mit der aktuellen SSI-Position des Gebers.
Wenn Parameter [SSI Set Value] auf 0 gesetzt ist, wird daher bei einem Reset-Signal
der Wert der ersten Klammer zu Null gesetzt und das Gerät zeigt den Einstellwert des
Parameters [PM-Factor] an. Die so nach einem Reset-Befehl entstehende Definition
des Nullpunktes bleibt auch nach Abschaltung der Versorgung erhalten,
Die von einem SSI-Geber übertragenen Werte sind stets nur positiv. Wenn das Gerät
auch negative Werte anzeigen soll, kann dies ausschließlich durch eine
entsprechende, negative Vorgabe der Parameter [SSI Set Value] oder [P-Factor]
erreicht werden
Die Anzeige des Gerätes verfügt über 6 bzw. 8 Dekaden. Aus diesem Grunde haben
alle Parameter maximal 6 bzw. 8 Stellen, so auch der Parameter [SSI Set Value].
Wenn Sie nun einen Geber mit mehr als 19 Bit (bei 6 Stellen) oder mehr als 26 Bit
(bei 8 Stellen) benutzen, kann dieser Geber auch Werte außerhalb des
Anzeigebereiches erzeugen Je nach mechanischer Stellung des Gebers kann es dann
schwierig werden, Nullpunkt und Skalierung richtig einzustellen, solange sich der
Geber in der Überlaufzone befindet (das Gerät könnte hartnäckig „Überlauf"
anzeigen).
Um dieses Problem zu vermeiden, empfehlen wir daher, bei Gebern mit höherer
Auflösung stets die Bit-Blanking-Funktion zu benutzen und nur maximal 19 Bits bzw.
26 Bits auszuwerten
Falls die später beschriebene „Round-Loop-Funktion" benutzt werden soll, ist eine
entsprechende Bit-Ausblendung sogar zwingend erforderlich.
