Ottobock 3R106-Pro Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Ottobock Anleitungen
  4. Gesundheitsprodukte
  5. 3R106-Pro
  6. Gebrauchsanweisung

Ottobock 3R106-Pro Gebrauchsanweisung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

3R106-Pro, 3R106-Pro=KD, 3R106-Pro=ST
Gebrauchsanweisung .....................................................................................................
Instructions for use .........................................................................................................
Instructions d'utilisation ..................................................................................................
Istruzioni per l'uso ..........................................................................................................
Instrucciones de uso ......................................................................................................
Manual de utilização .......................................................................................................
Gebruiksaanwijzing ........................................................................................................
Bruksanvisning .............................................................................................................. 100
Brugsanvisning .............................................................................................................. 113
Bruksanvisning .............................................................................................................. 126
Käyttöohje ..................................................................................................................... 138
Instrukcja użytkowania .................................................................................................... 150
Használati utasítás ......................................................................................................... 164
Návod k použití .............................................................................................................. 176
Upute za uporabu ........................................................................................................... 189
Kullanma talimatı ............................................................................................................ 201
Руководство по применению ......................................................................................... 214
取扱説明書 .................................................................................................................... 228
使用说明书 .................................................................................................................... 240
7
20
32
46
60
73
87

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ottobock 3R106-Pro

Inhaltszusammenfassung für Ottobock 3R106-Pro

  • Seite 1: Inhaltsverzeichnis

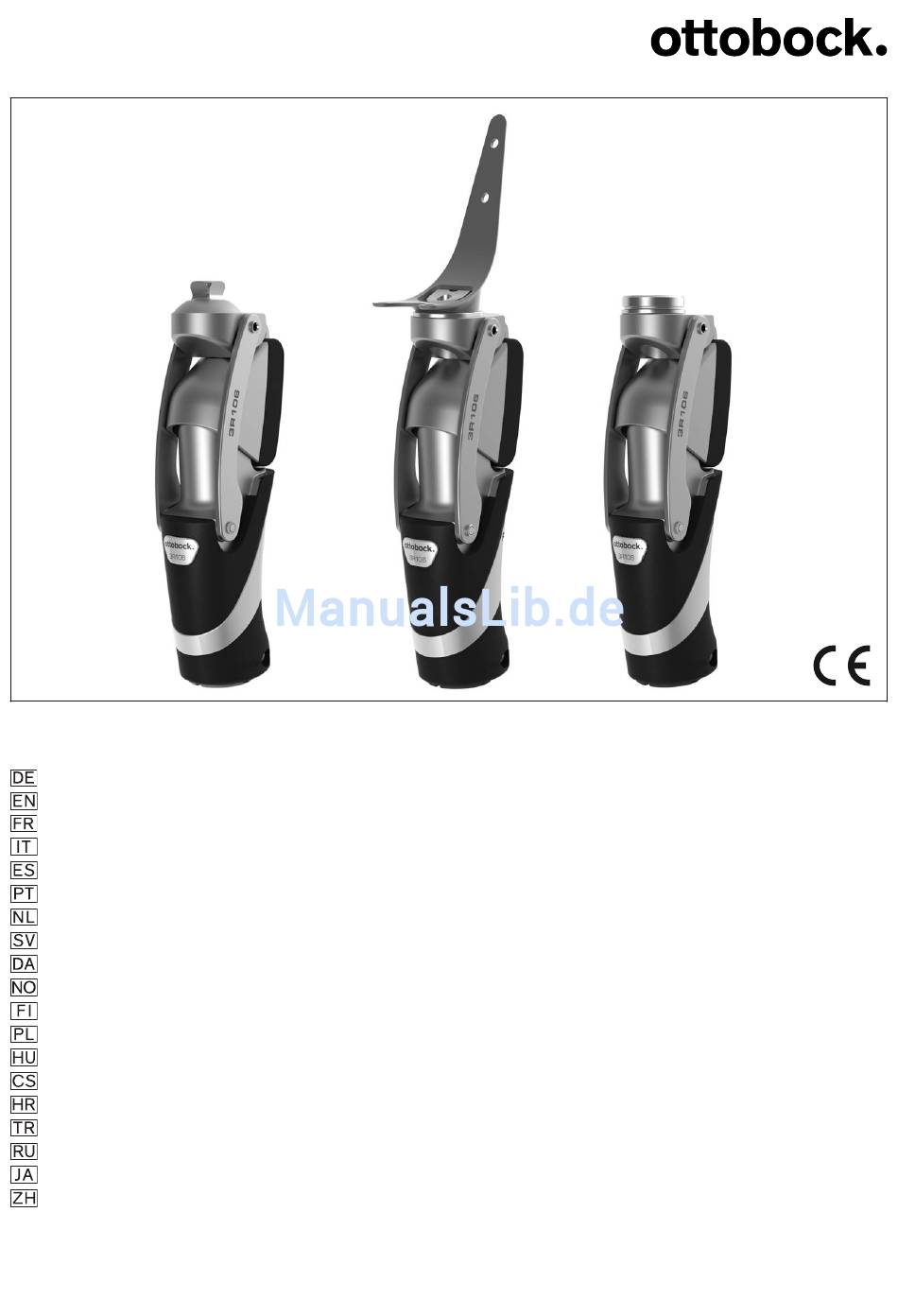

    3R106-Pro, 3R106-Pro=KD, 3R106-Pro=ST Gebrauchsanweisung ..................... Instructions for use ......................Instructions d'utilisation ....................Istruzioni per l’uso ......................Instrucciones de uso ...................... Manual de utilização ....................... Gebruiksaanwijzing ......................Bruksanvisning ......................100 Brugsanvisning ......................113 Bruksanvisning ......................126 Käyttöohje ........................138 Instrukcja użytkowania ....................150 Használati utasítás ......................
  • Seite 2 2 | Ottobock...
  • Seite 3 Ottobock | 3...
  • Seite 4 743A80 30 mm β α γ 0 mm 0 mm 5° 743S12 +30 mm 0 mm x = x - x 7° x + 5 mm 4 | Ottobock...
