3 | Bauweise und Funktion

3 Bauweise und Funktion

3.1 Bauweise

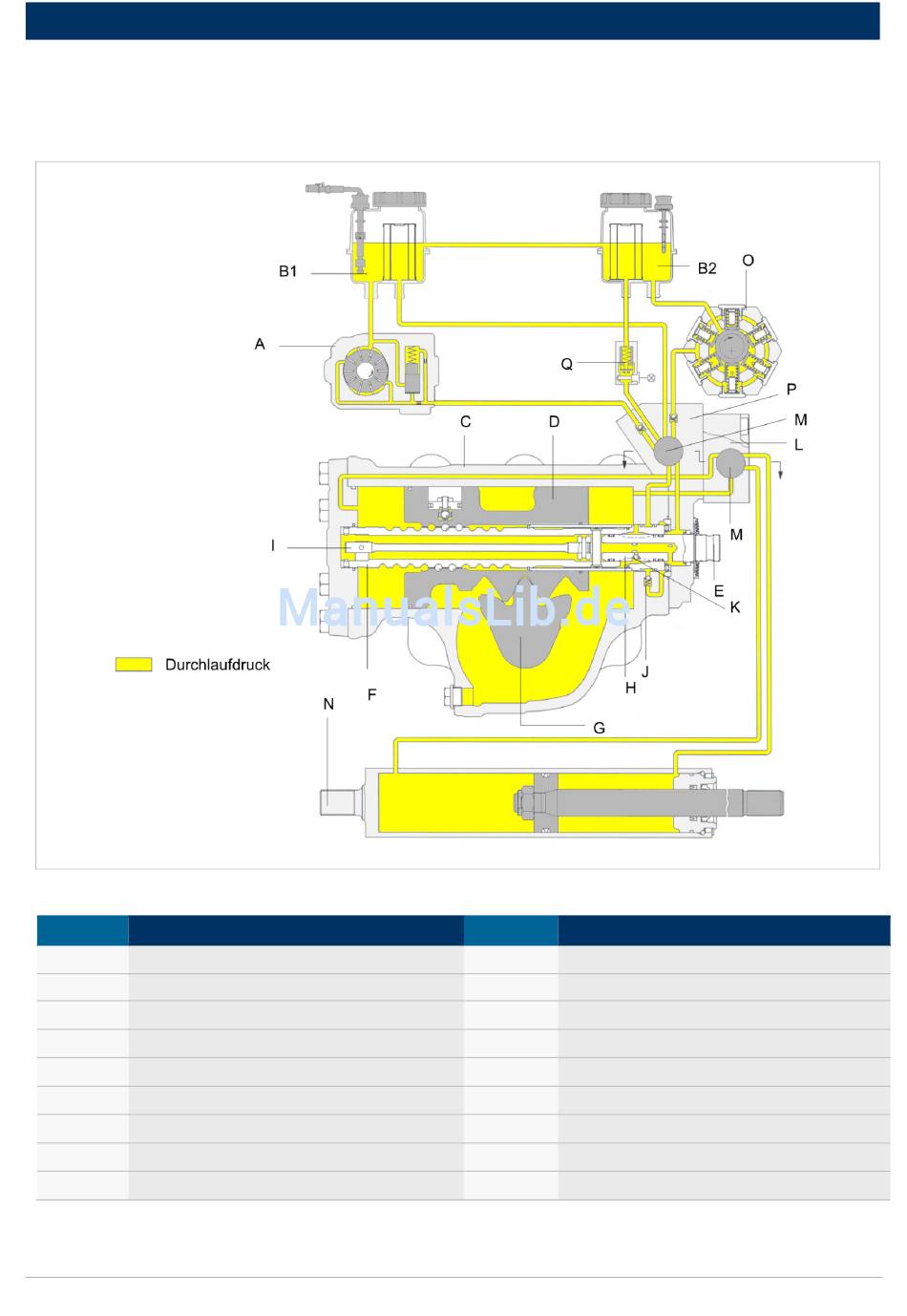

Abb. 1: Bauweise
Nummer Bezeichnung
A Motorgetriebene Pumpe
C Gehäuse
E Lenkspindel
G Segmentwelle
I Drehstab
K Nachsaugventil
M Schaltkolben
O Pumpe
Q Durchflussanzeiger
6 von 47
Nummer Bezeichnung
B1 + B2 Ölbehälter
D Kolben
F Schnecke
H Steuerbüchse
J Druckbegrenzungsventil
L Sperrventil
N Arbeitszylinder
P Umschaltventil
de
8099 S 2016-01 de V02
