14.4 Benutzeroberfläche

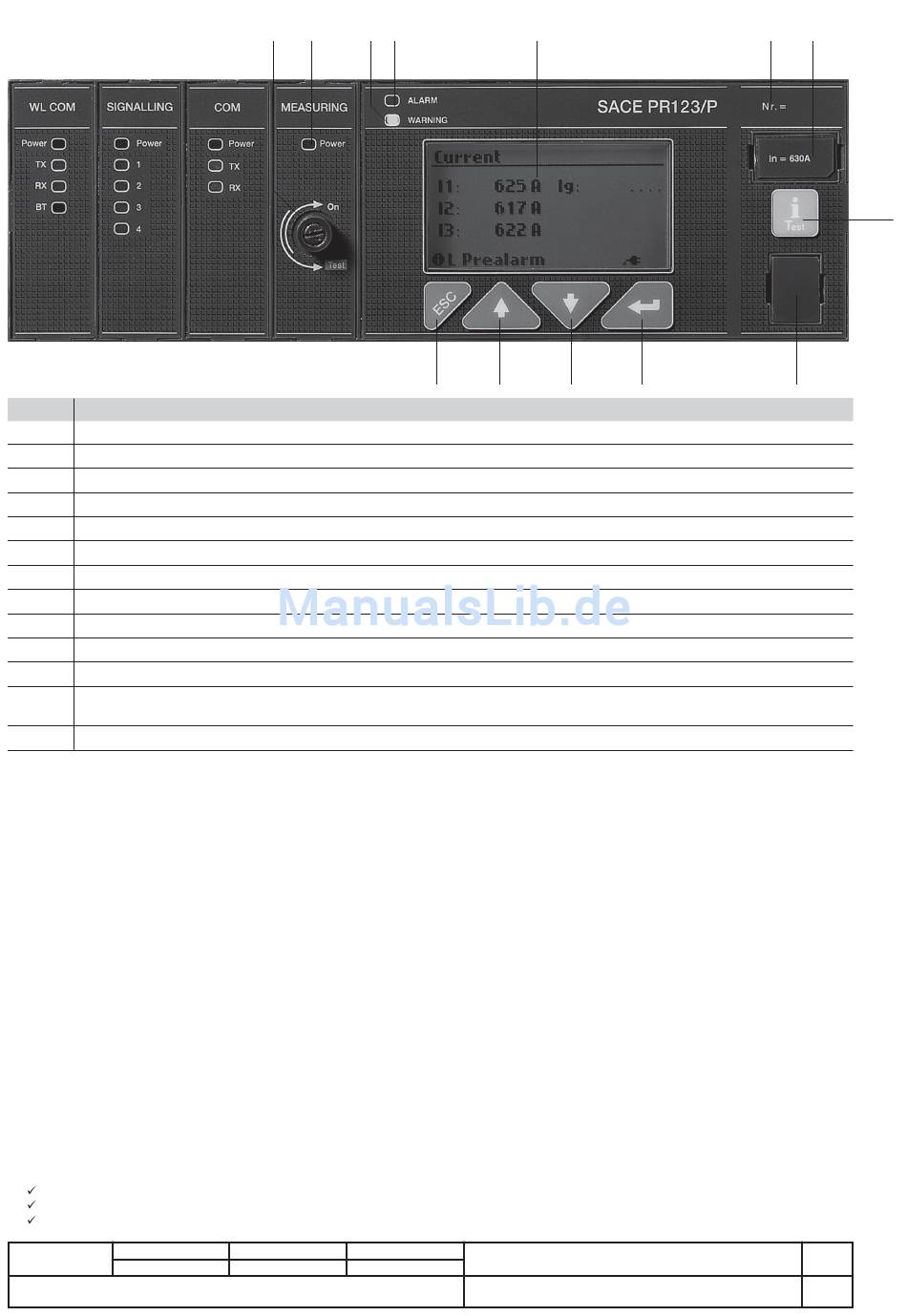

Pos. Beschreibung
1 Trennschalter Stromversorgung
2 LED Spannungsüberwachung Sammelschiene
3 LED für die Voralarmanzeige
4 LED für die Alarmanzeige
5 Graphikdisplay (die Anzeige ABB unten links zeigt an, dass das Gerät normal arbeitet)
6 Seriennummer des PR123/P
7 Rating Plug
8 Taste zum Verlassen der Untermenüs und zum Abbrechen (ESC)
9 Cursor-Taste (AUF)
10 Cursor-Taste (AB)
11 ENTER-Taste zum Bestätigen der Daten und zum Wechseln der Seite
12 Anschluss für Prüfgerät und externe Geräte (Stromversorgungseinheit PR030/B, Wireless-Kommunikationseinheit BT030 und
Prüfgerät SACE PR010/T)
13 Taste "i Test" zum Prüfen des Geräts und zum Abrufen der gespeicherten Informationen
Das LCD-Graphikdisplay mit 128x64 Pixel ist bei Vorliegen der Hilfsspannung oder bei Speisung mit dem Modul PR120/V hintergrundbeleuchtet.
Das Display ist bei Anliegen der Hilfsspannung, bei Eigenspeisung mit dem angegebenen Mindestsammelschienenstrom oder bei Speisung mit
dem Modul PR120/V stets eingeschaltet (siehe Abs.14.2.2.1).
Der Kontrast des Displays kann mit der entsprechenden Funktion im Menü Einstellungen der Benutzeroberfläche reguliert werden (Abs. 14.5.4.1).

14.4.1 Gebrauch der Tasten

Für die Eingabe in die editierbaren Felder verwendet man die Tasten ↑ oder ↓ und bestätigt mit der Taste ↵. Nach Aufrufen der gewünschten
Bildschirmseite verwendet man für den Übergang von einer Größe zur nächsten die Tasten ↑ oder ↓. Zum Ändern einer Größe muss man den
Cursor auf diese Größe positionieren (das editierbare Feld wird dann invers dargestellt, d.h. weiße Schrift auf schwarzem Grund) und die Taste
↵ drücken.
Zum Bestätigen der gerade vorgenommenen Konfiguration der Parameter muss man die Taste ESC einmal drücken. Die eingegebenen
Parameterwerte werden dann überprüft und anschließend erscheint die Bildschirmseite für die Bestätigung der Eingabe. Für die Rückkehr zum
Hauptmenü muss man die Taste ESC zweimal drücken.
Die Taste "i Test" dient zum Ausführen der Auslöseprüfung sowie zum Anzeigen der Informationsseite und - bei Eigenspeisung - der letzten
Auslösung innerhalb der letzten 48 Stunden seit der Ausschaltung des Leistungsschalters.

14.4.2 Funktionsmodi "Read" und "Edit"

Die Übersicht über die Menüs (siehe Abs. 14.5.1) zeigt alle aufrufbaren Bildschirmseiten und die mit dem Tastenfeld auszuführenden Bewegungen
im Zustand "READ" (Nur-Lese-Modus) oder im Zustand "EDIT" (für die Einstellung der Parameter).
Ausgehend von einer beliebigen Bildschirmseite sind je nach Zustand des Schutzauslösers zwei Funktionsmodi möglich:
1. "READ": Nach rund 120 s wird automatisch die Standard-Bildschirmseite angezeigt (siehe Abs. 14.5.1).
2. "EDIT": Nach rund 120 s wird automatisch die Standard-Bildschirmseite angezeigt.
Folgende Funktionen stehen in Abhängigkeit vom Zustand zur Verfügung:
"READ":
Anzeige der Messwerte und historischen Daten
Anzeige der Konfigurationsparameter der Einheit
Anzeige der Schutzparameter
