Beschreibung; Auslöseprüfung; Anfangseinstellungen; Ändern Der Einstellungen Der Schutzfunktionen - ABB Emax Installation Und Betriebsanleitung

Pos.

Beschreibung

12 DIP-Schalter für die Einstellung der Auslösezeit t4 und des Kennlinientyps
13 Anzeige der Stellung des DIP-Schalters für die Netzfrequenz
14 Anzeige der Stellung des DIP-Schalters für die Einstellung des Neutralleiterschutzes
15 Rating Plug
16 Einstellmöglichkeiten des Stromschwellwerts I1
17 Einstellmöglichkeiten des Stromschwellwerts I2
18 Einstellmöglichkeiten des Stromschwellwerts I3
19 Einstellmöglichkeiten des Stromschwellwerts I4
20 Einstellmöglichkeiten der Auslösezeit t1
21 Einstellmöglichkeiten der Auslösezeit t2
22 Einstellmöglichkeiten der Auslösezeit t4
23 DIP-Schalter für die Einstellung der Netzfrequenz und des Neutralleiterschutzes
24 Taste "i Test" zum Testen des Geräts und zum Abrufen der gespeicherten Informationen
25 Anschluss für Prüfgerät und andere externe Geräte (Stromversorgungseinheit PR030/B, Wireless-Kommunikationseinheit BT030
und Prüfgerät SACE PR010/T)
26 Seriennummer des Schutzauslösers PR121/P
12.5.1 Auslöseprüfung
Vor der Inbetriebnahme empfiehlt sich die Ausführung einer Prüfung (Auslöseprüfung) der gesamten Kette der Ausschaltspule. Hierzu die Taste
"i Test" mindestens 7 s gedrückt halten. Die Prüfung gilt als bestanden, wenn der Leistungsschalter ausgeschaltet wird (siehe Eigendiagnose).
Für die Ausführung der Prüfung muss die Stromversorgungseinheit PR030/B angeschlossen werden.

12.5.2 Anfangseinstellungen

Die Klebeschilder aller variablen Merkmale des Leistungsschalters (z.B. Leistungsschaltertyp, Bemessungsstrom des Rating Plug usw.) werden
von ABB SACE am Schutzauslöser PR121/P angebracht. ABB SACE definiert jede mögliche sinnvolle Einstellung (siehe Abs. 12.5.4).
Abgesehen hiervon ist es unabdingbar, dass der Benutzer vor der Inbetriebnahme des Schutzauslösers PR121/P jeden
editierbaren Parameter sorgfältig einstellt.
12.5.3 Ändern der Einstellungen der Schutzfunktionen
Dieser Abschnitt beschreibt die Einstellung der im Schutzauslöser PR121/P implementierten Schutzfunktionen. Hier werden nur die Verfahrensweisen
für die Einstellung und die zur Wahl stehenden Werte angegeben; für alle weiteren Informationen zu den technischen Merkmalen der
Schutzfunktionen siehe Abs. 12.2.5.
Wenn beim Schutzauslöser PR121/P ein Alarm vorliegt, ist die Parametrierung nicht möglich.

12.5.3.1 Einstellungsbeispiel

In den Darstellungen der Einstellungsmöglichkeiten auf dem Schild auf der Bedienfront (siehe Abs. 12.5) wird die Schaltstellung des
DIP-Schalters durch den weißen Bereich dargestellt.

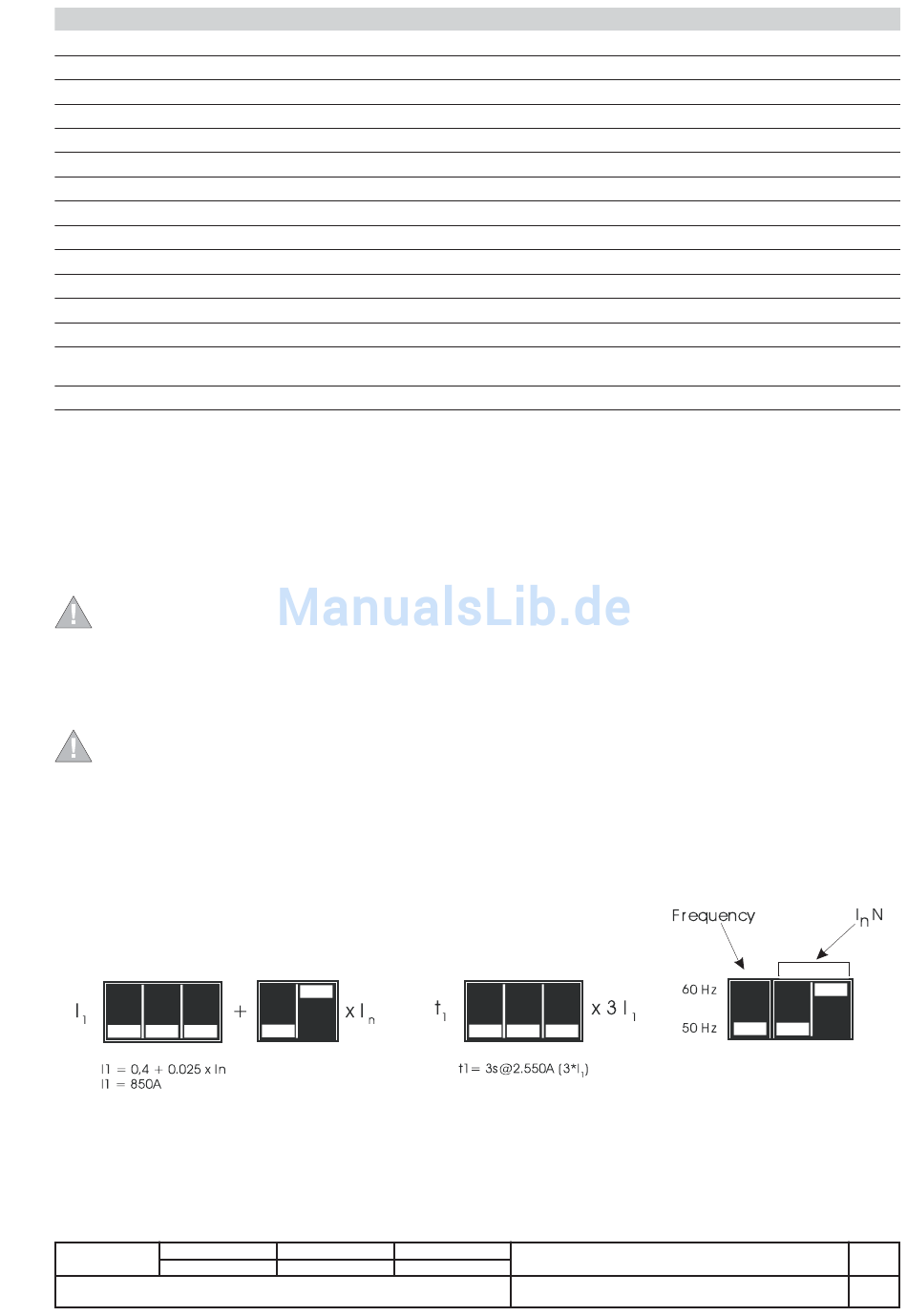

Nachstehend sieht man ein Beispiel für die Einstellung der DIP-Schalter für die Schutzfunktion L für I
Eine fehlerhafte Konfiguration der DIP-Schalter löst die Meldung eines Konfigurationsfehlers durch die LED aus (siehe Abs.
12.7.1).
