14 Auslöser SACE PR123/P - Kennzeichnung

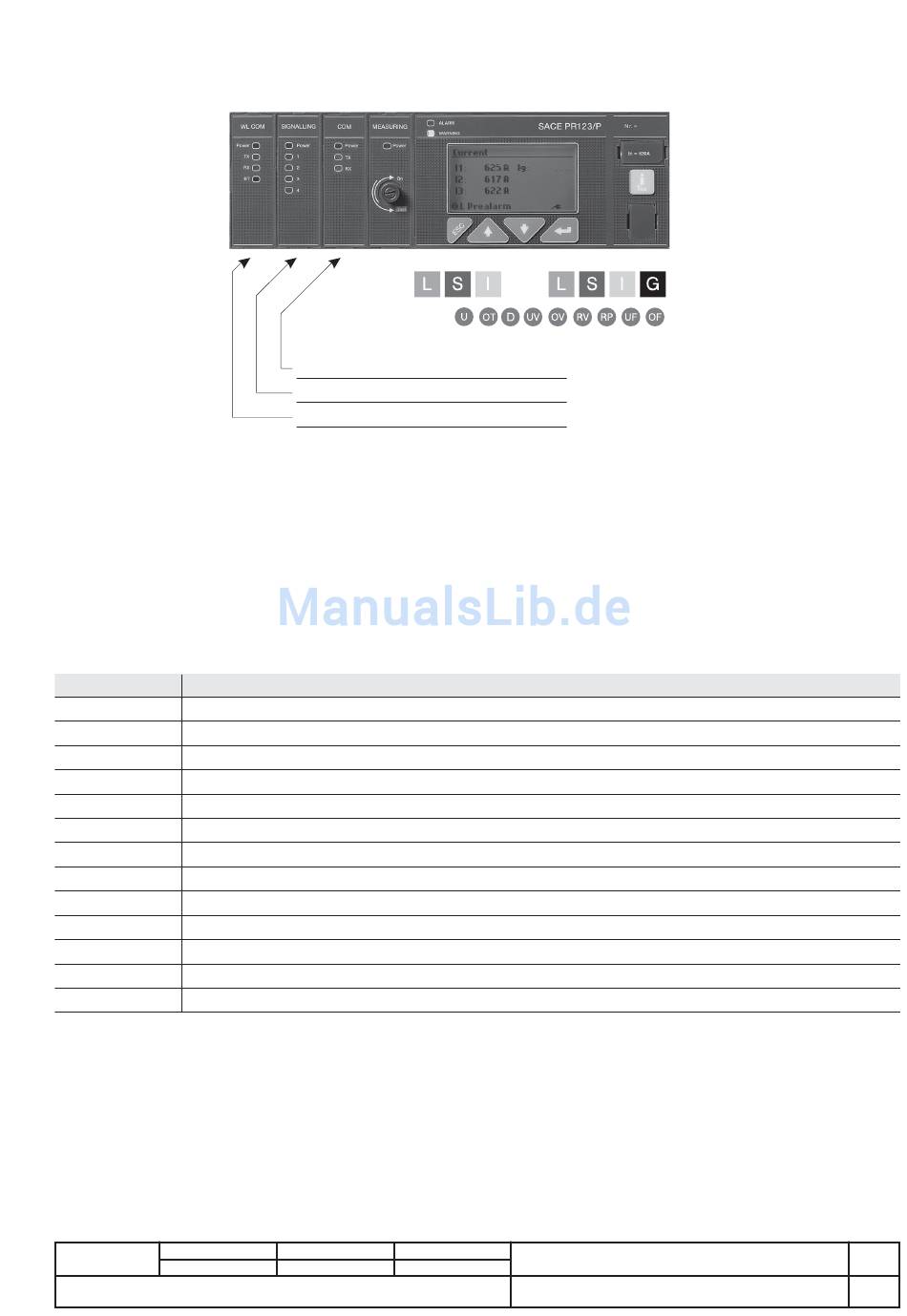

Die den IEC-Normen entsprechenden lieferbaren Schutzauslöser PR123/P mit den verschiedenen Schutzfunktionen sowie Standard- und
Sondermodulen kann man der nachstehenden Abbildung entnehmen:

14.1 Bezugsnorm

Der Schutzauslöser PR123 /P wurde für den Betrieb in Einklang mit der folgenden internationalen Norm projektiert:
IEC 60947-2 Niederspannungsschaltgeräte. Leistungsschalter.

14.2 Spezifikationen

14.2.1 Allgemeine Informationen

Der Schutzauslöser PR123/P ist eine leistungsstarke eigengespeiste Schutzeinheit mit Funktionen für Schutz, Messung, Speicherung,
Kommunikation (optional), Eigendiagnose, Lastenkontrolle und Zonenselektivität für die drei- und vierpoligen offenen
Niederspannungsleistungsschalter der Baureihe 'Emax' von ABB SACE. Die Benutzeroberfläche des Auslösers erlaubt ferner die Einstellung der
Parameter und das komplette Management der Voralarm- und Alarmmeldungen für die Schutzfunktionen und die Eigendiagnose.
Es sind die folgenden Schutzfunktionen verfügbar:
Symbol Schutzfunktion
L Überlastschutz, mit stromabhängiger Langzeitverzögerung
S, S2 Kurzschlussschutz, mit einstellbarer Verzögerung
D Richtungsschutz, mit einstellbarer Verzögerung
I Kurzschlussschutz, unverzögert
G Erdschlussschutz, mit einstellbarer Verzögerung
U Schutz gegen Phasenunsymmetrie
O T Übertemperaturschutz
UV Unterspannungsschutz
OV Überspannungsschutz
RV Schutz gegen Sternpunkt-Erde-Spannung
RP Rückleistungsschutz
UF Unterfrequenzschutz
O F Überfrequenzschutz
Der Auslöser PR123/P kann in dreipolige Leistungsschalter, in dreipolige Leistungsschalter mit externem Neutralleiter und in vierpolige
Leistungsschalter eingebaut werden.
Man beachte, dass beim PR123/P der mit dem Rating Plug festgelegte Bemessungsstrom In und nicht Iu (Bemessungsdauerstrom des
Leistungsschalters) der Bezugsstrom ist.
Beispiel: Der Leistungsschalter E1B800 mit Rating Plug 400 A hat einen Iu von 800A und einen In von 400 A.
Der Auslöser veranlasst die Ausschaltung des Leistungsschalters, in den er eingebaut ist, mit Hilfe der Ausschaltspule, die direkt auf das
mechanische Hebelsystem des Schalters wirkt.
Die Eigenspeisung des Schutzauslösers erfolgt über die Stromsensoren oder über die Phasenspannungen mit Hilfe des Moduls PR120/V.
Die Einheit arbeitet mit Digitaltechnik und ihre Benutzeroberfläche besteht aus einem Graphikdisplay und einer Tastatur.
