12. Auslöser SACE PR121/P - Kennzeichnung

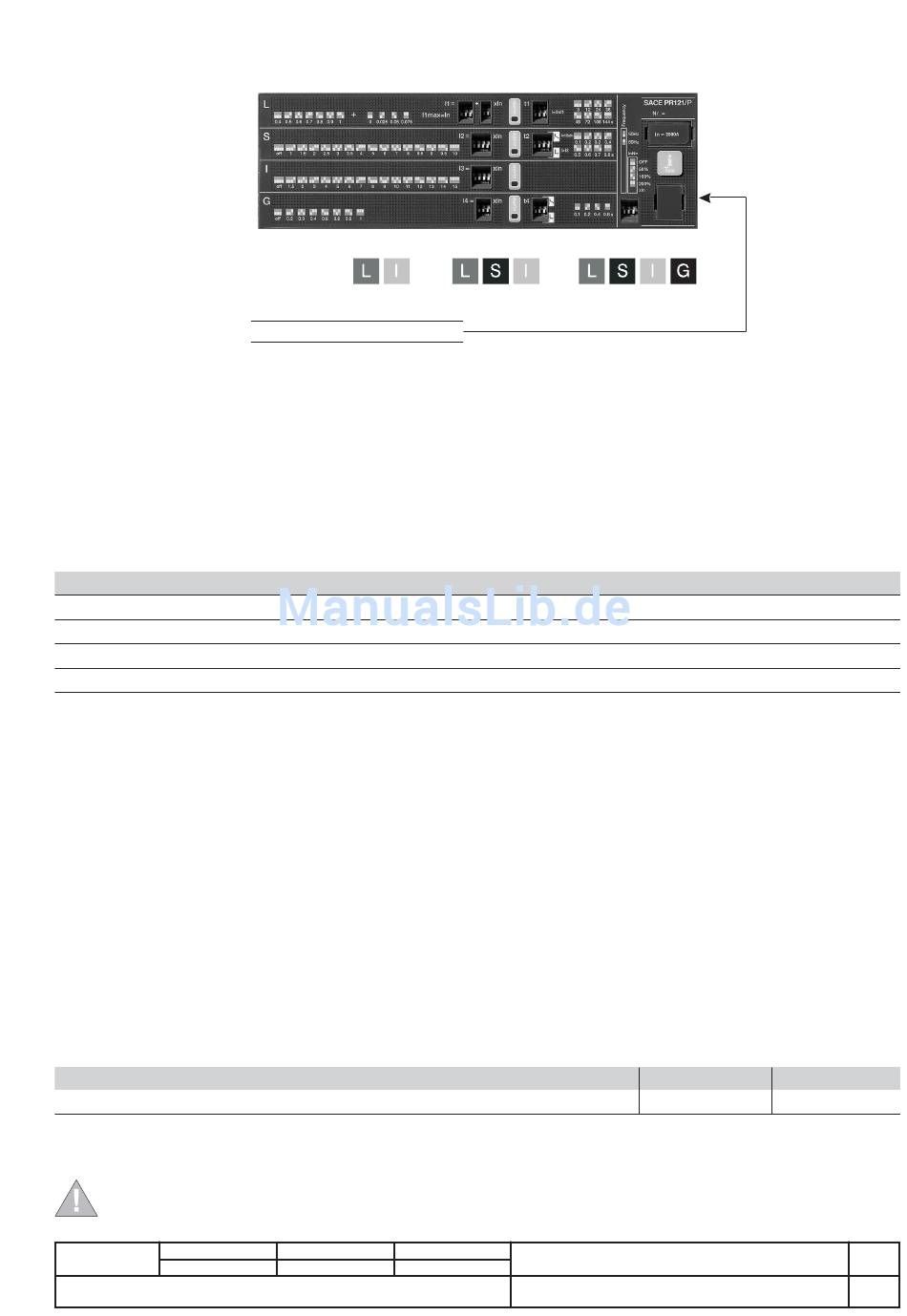

Die den IEC-Normen entsprechenden lieferbaren Schutzeinheiten PR121/P mit den verschiedenen Schutzfunktionen sowie Standard- und
Sondermodulen kann man der nachstehenden Abbildung entnehmen:

12.1 Bezugsnorm

Der Schutzauslöser PR121 /P wurde für den Betrieb in Einklang mit der folgenden internationalen Norm projektiert:
IEC 60947-2 Niederspannungsschaltgeräte. Leistungsschalter.

12.2 Spezifikationen

12.2.1 Allgemeine Informationen

Der Auslöser PR121/P ist eine leistungsstarke eigengespeiste Schutzeinheit mit Schutzfunktionen für drei- und vierpolige offene
Niederspannungsleistungsschalter der Baureihe 'Emax' von ABB SACE. Die Benutzeroberfläche des Auslösers erlaubt ferner die Einstellung der
Parameter und das komplette Management der Voralarm- und Alarmmeldungen mit Anzeige-LEDs (Warning/Alarm) für die Schutzfunktionen
und die Eigendiagnose.
Je nach Version sind die folgenden Schutzfunktionen verfügbar:
Symbol Schutzfunktion
L Überlastschutz, mit stromabhängiger Langzeitverzögerung
S Kurzschlussschutz, mit einstellbarer Verzögerung
I Kurzschlussschutz, unverzögert
G Erdschlussschutz, mit einstellbarer Verzögerung
Der Auslöser PR121/P kann in dreipolige Leistungsschalter, in dreipolige Leistungsschalter mit externem Neutralleiter und in vierpolige
Leistungsschalter eingebaut werden.
Man beachte, dass beim PR121/P der mit dem Rating Plug festgelegte Bemessungsstrom In und nicht Iu (Bemessungsdauerstrom des
Leistungsschalters) der Bezugsstrom ist.
Beispiel: Der Leistungsschalter E1B800 mit Rating Plug 400 A hat einen Iu von 800A und einen In von 400 A.
Der Auslöser veranlasst die Ausschaltung des Leistungsschalters, in den er eingebaut ist, mit Hilfe der Ausschaltspule, die direkt auf das
mechanische Hebelsystem des Schalters wirkt.
Der Auslöser arbeitet mit Digitaltechnik und als Benutzerschnittstelle dienen DIP-Schalter. Die Schutzparameter und allgemein die Funktionsweise
des Schutzauslösers können vollständig vom Benutzer konfiguriert werden.
12.2.2 Elektrische Eigenschaften
Bemessungsbetriebsfrequenz
Durchlassband
Scheitelfaktor
MTBF (MIL-HDBK-217E)
12.2.2.1

Eigenspeisung

Die Schutz- und Meldefunktionen funktionieren ohne externe Hilfsspannung, denn die Spannungsversorgung erfolgt über die Stromsensoren
im Leistungsschalter. Hierzu muss lediglich mindestens eine Phase den unten angegebenen Strom führen.
Für weitere Funktionen und insbesondere für die Verbindung mit den externen Einrichtungen HMI030 und PR021/K ist der Anschluss an eine externe
Stromquelle möglich.
Die Eigenschaften des Sammelschienenstroms sind in der nachstehenden Tabelle angegeben:
Eigenschaften
Mindestwert des einphasigen Sammelschienenstroms für die Einschaltung des Relais
12.2.2.2

Hilfsstromversorgung

Die Hilfsstromversorgung erfolgt mit Hilfe einer galvanisch getrennten externen Stromversorgungseinheit.
Da eine gegen Erde isolierte Hilfsspannung erforderlich ist, müssen "galvanisch getrennte Umformer" verwendet werden,
die der Norm IEC 60950 (UL1950) oder den äquivalenten Normen IEC 60364-41 und CEI 64-8 entsprechen und einen
Gleichtakt- oder Leckstrom gemäß IEC 478/1 und CEI 22/3 von nicht mehr als 3,5 mA garantieren.
L2350
Überarb.
PR121/P
Schutzfunktionen
Verfügbare optionale Module
BT030
PR121/P PR121/P
Opt.
50/60 Hz ±10%
max 3000 Hz
max 6.3 bei 2 In
15 Jahre bei 45°C
Gerät
Dok. Nr.
E1 - E2 - E3
70 A
Emax
1SDH000460R0003
E4 - E6
140 A
Maßstab
Seite Nr.
31/155
