1.5

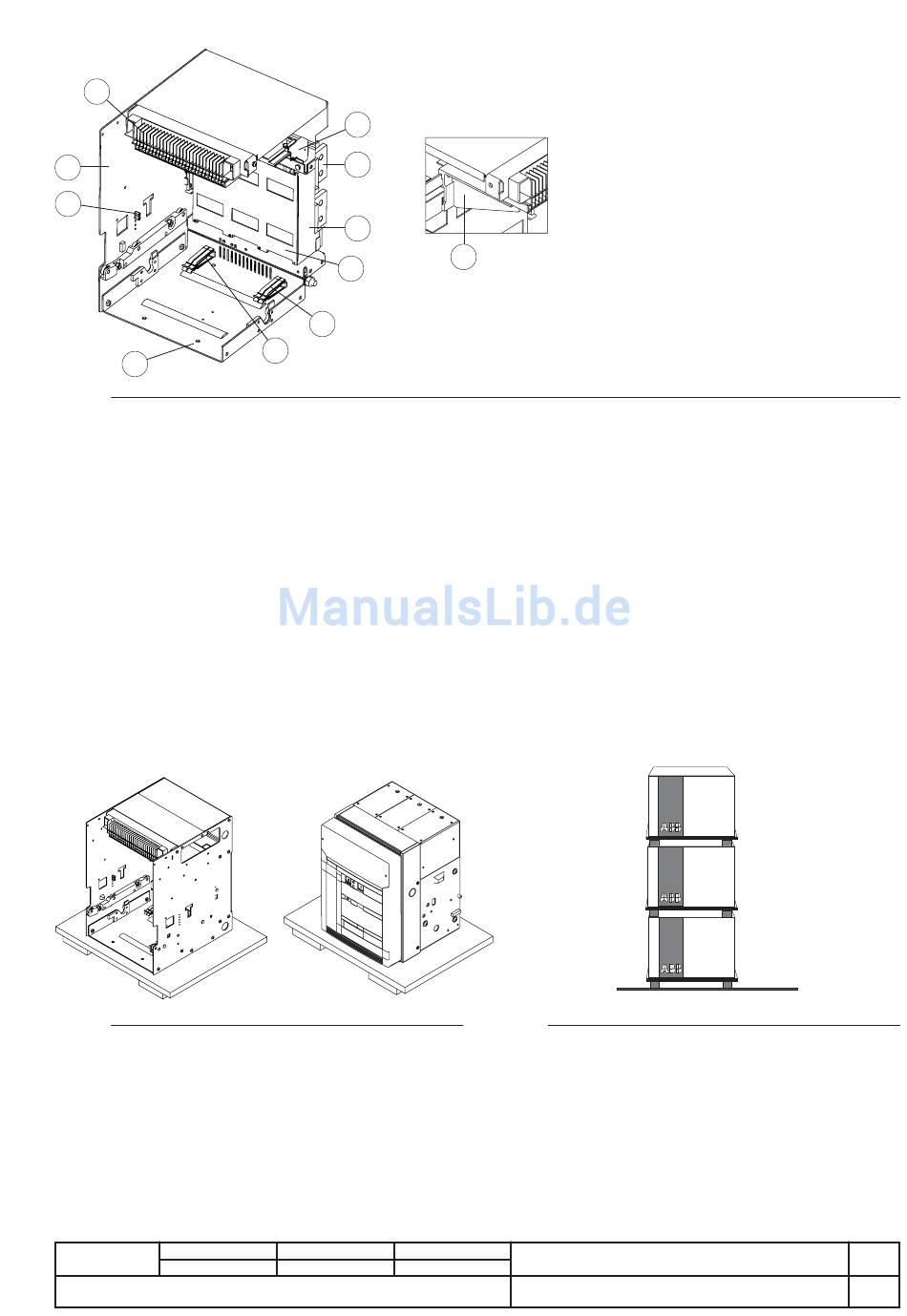

Konstruktive Merkmale des Unterteils

7
1
9
10
Abb. 4
2.

Kontrolle beim Empfang

Den Zustand des gelieferten Materials und die Entsprechung mit der Bestellung prüfen. Wenn beim Auspacken, das selbstverständlich mit der
gebührenden Vorsicht erfolgen muss, Schäden oder Unregelmäßigkeiten festgestellt werden, sind diese innerhalb von 5 Tagen nach Empfang
des Materials mit Angabe der Nummer der Versandanzeige anzuzeigen.
3.

Lagerung, Anheben und Gewichte

Der Leistungsschalter befindet sich in einer Verpackung aus Holz und ist an der Transportpalette bzw. am Boden der Verpackungskiste mit
Schrauben befestigt.
Wenn der Leistungsschalter vor der Inbetriebnahme auch nur kurzzeitig eingelagert werden muss, empfiehlt es sich, ihn nach der Empfangskontrolle
wieder in seiner Originalverpackung unterzubringen und diese dann mit einer undurchlässigen Folie abzudecken.
Achtung
– Als Lager einen trockenen, staubfreien Raum verwenden, der frei von korrosiven chemischen Substanzen ist.
– Den Leistungsschalter und ggf. das Unterteil nicht direkt auf dem Boden, sondern auf einer geeigneten waagrechten Unterlage anordnen (Abb.
6).
– Die Anzahl der maximal übereinander stapelbaren Leistungsschalter ist in Abb. 7 angegeben.
– Den Leistungsschalter in ausgeschaltetem Zustand mit entspannten Einschaltfedern einlagern, um unnötige Beanspruchungen und
Verletzungsgefahr zu vermeiden.
Abb. 6
L2350
Überarb.
6
5
4
3
2b
2a
1 Rahmen aus Stahlblech
2 Erdungskontakt (a: für alle Ausführungen; b: für E4, E6)
3 Sicherheitstrennklappen (Schutzart IP20)
4 Isolierter Sockel für Anschlusshalterung
5 Anschlüsse
6 Positionskontakte "Betriebsstellung - Prüfstellung - Trennstellung"
(auf Anfrage)
7 Gleitkontakte
8
8 Schlossverriegelung für Sicherheitstrennklappen (auf Anfrage)
9 Codierter Sperrmechanismus gegen das Einschieben eines
Leistungsschalters mit einem anderen Bemessungsstrom
10 Befestigungsbohrungen (4 Bohrungen für E1, E2, E3; 6 Bohrungen
für E4, E6)
