15.3.8

Programmierung der Kontakte K51/p1, K51/p2, K51/p3 und K51/p4

Die Einheit PR120/K verfügt über vier Relais, deren Kontakte die Bezeichnungen K51/p1, K51/p2, K51/p3 und K51/p4 haben.
Sie können unterschiedliche Zustände melden, die der Benutzer aus der Standardliste auswählen kann. Es können auch benutzerspezifische
Anpassungen konfiguriert werden, indem man die Option Kundenspezifisch wählt und dann das gewünschte Signal mit Hilfe eines PDA, SD-
Testbus oder PR010/T einstellt.
Siehe Anhang 16.5.

15.3.9 Konfigurierbarer Eingang

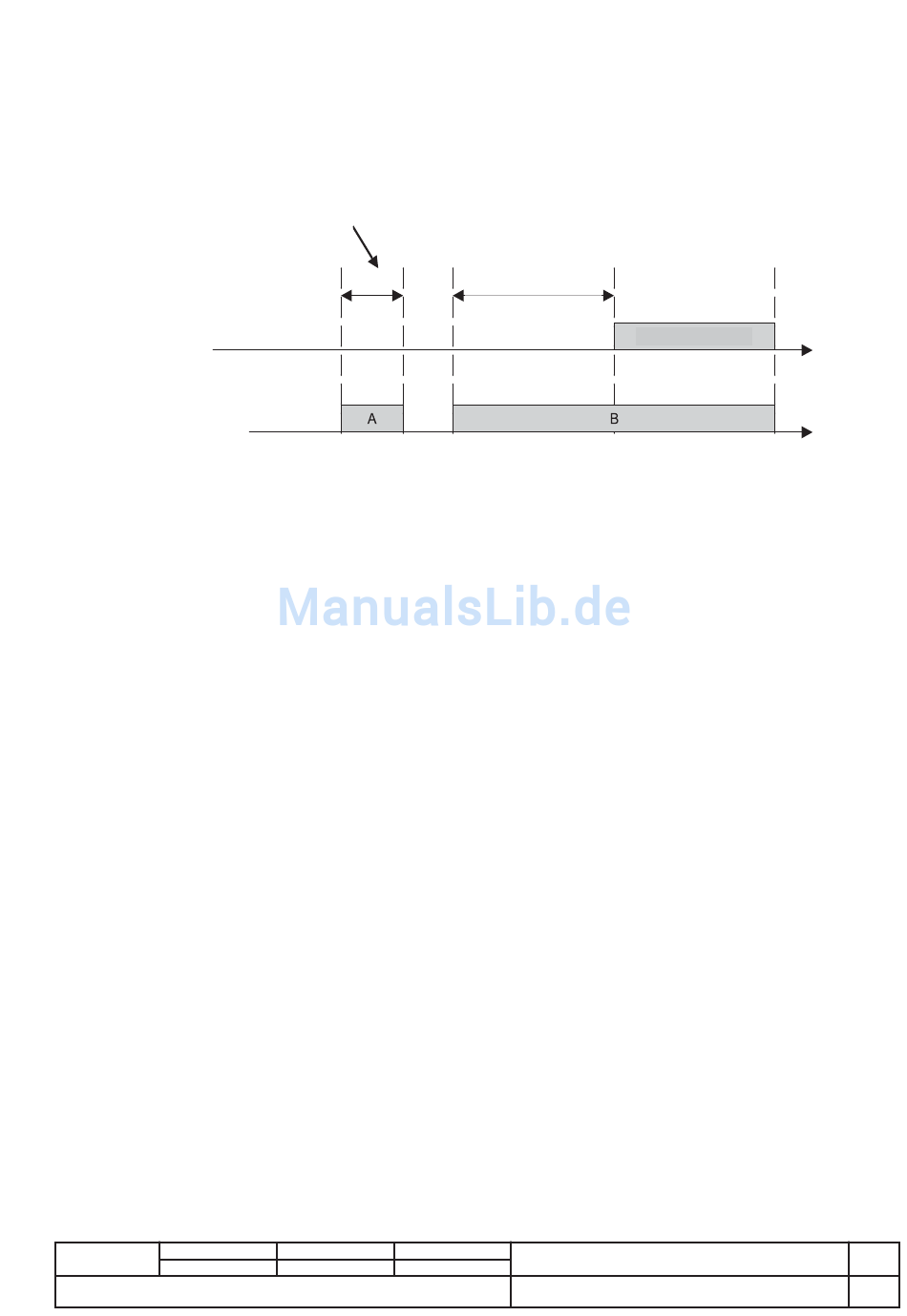

Das Modul Signalling verfügt über einen Eingang, dessen Funktion konfiguriert werden kann. Die Abbildung zeigt die zwei Fälle A und B, in denen
sich der Eingang im aktiven Zustand befindet; im Fall A bleibt der Eingang nicht länger als die Aktivierungsverzögerung gültig, weshalb die
zugeordnete Aktion nicht ausgeführt wird; im Fall B wird die Aktion hingegen nach der eingestellten Verzögerung ausgeführt.
Anschließende Aktion
15.3.9.1

Einstellungen der Eingangskonfiguration

Man kann den Pegel wählen, bei dem der Eingang als aktiviert angesehen werden soll:
1. aktivier Eingangszustand = 0
2. aktiver Eingangszustand = 1
15.3.9.2

Einstellungen der Eingangsfunktion (AKTION)

Man kann die dem Eingang zugeordnete Aktion wählen, d.h. die Aktion, die nach der programmierten Verzögerung im Anschluss an die Aktivierung
des Eingangs (1 oder 0) ausgeführt wird.
Man kann eine der folgenden Aktionen wählen:
1. Allgemein: Dem Eingang wird keine spezifische Aktion zugeordnet. Der Zustand des Eingangs kann auf dem Display und extern über Bus
angezeigt werden.
2. Auslöseprüfung: Wenn der Eingang für die Dauer der angegebenen Verzögerung aktiv ist, wird eine Auslöseprüfung ausgeführt.
3. Auslösung zurücksetzen: Wenn der Eingang für die Dauer der angegebenen Verzögerung aktiv ist, wird eine Rücksetzung der Auslösung
ausgeführt.
4. Satz B: Wenn der Eingang für die Dauer der angegebenen Verzögerung aktiv ist, wird der Satz B aktiviert.
5. Dial Local: Wenn der Eingang für die Dauer der angegebenen Verzögerung aktiv ist, wird der Modus Lokal für den Dialog aktiviert.
6. Modul Signalling zurücksetzen: Wenn der Eingang für die Dauer der angegebenen Verzögerung aktiv ist, wird der Zustand der Relais des
Moduls PR120/K zurückgesetzt.
7. Energie zurücksetzen: Wenn der Eingang für die Dauer der angegebenen Verzögerung aktiv ist, werden die Energiezähler zurückgesetzt.
15.3.9.3 Einstellung der Aktivierungsverzögerung des Eingangs
Mit dem Parameter "Verzögerung" kann man die Aktivierungsverzögerung im Bereich 0,00 [s] bis 100,00 [s] mit Schritten von 0,01[s] einstellen.
L2350
Überarb.
Dauer kürzer als die Verzögerung
Eingangszustand
Eingestellte Verzögerung
Gerät
Dok. Nr.
Aktion
Emax
1SDH000460R0003
Maßstab
Seite Nr.
121/155
