Installations- und
Betriebsanleitung
RH0287003
L0849
Installations-, Betriebs- und
Wartungsanleitung für das Unterteil der
Leistungsschalter in ausfahrbarer Ausführung
Emax

Werbung

Inhaltsverzeichnis
loading

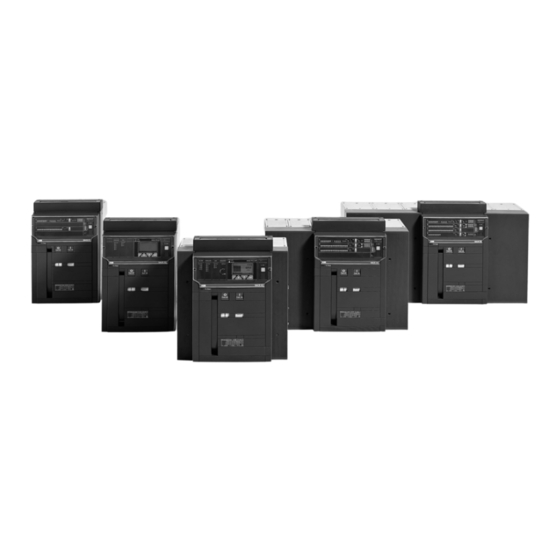

Inhaltszusammenfassung für ABB Emax

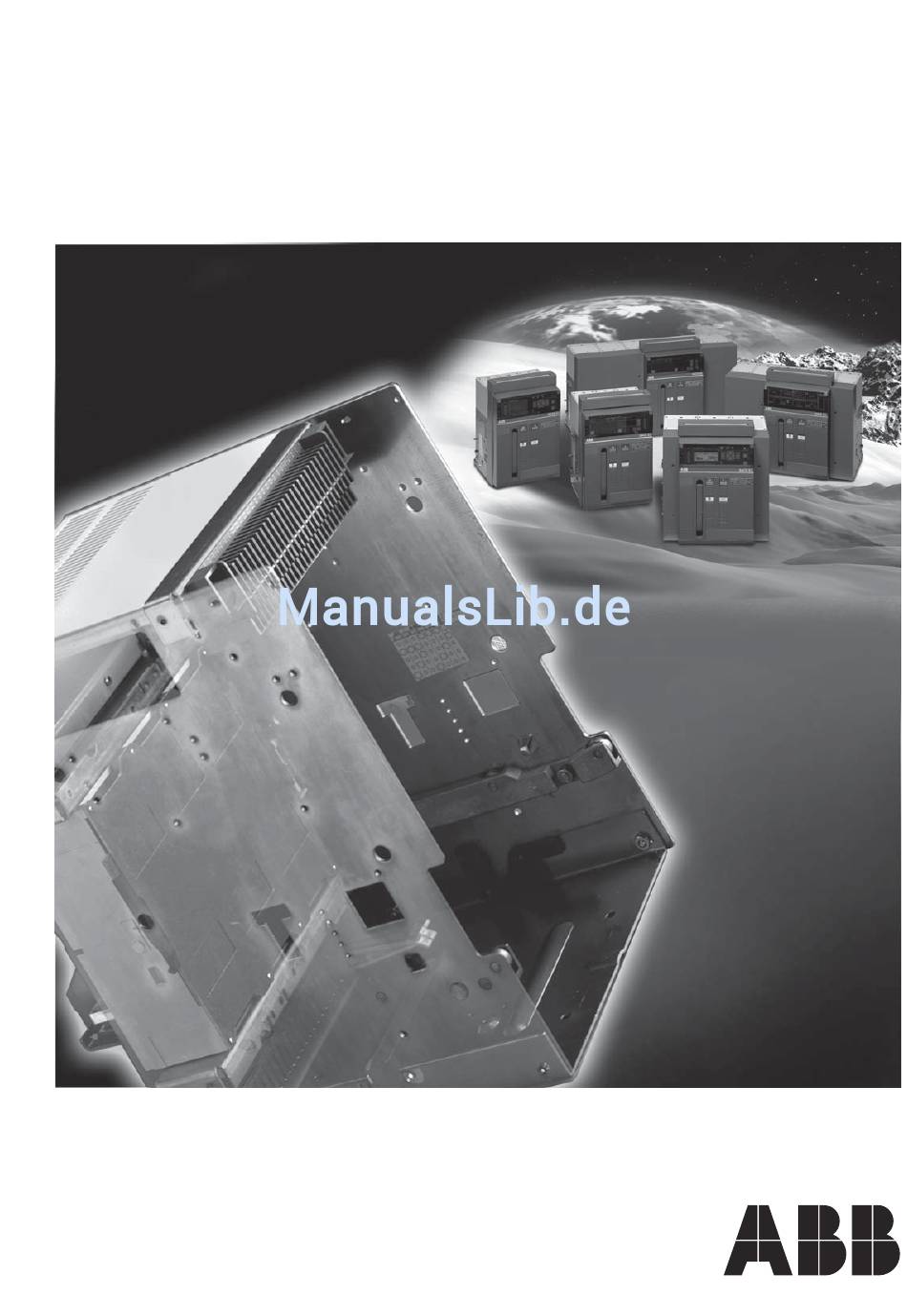

  • Seite 1 Installations-, Betriebs- und Installations- und Betriebsanleitung Wartungsanleitung für das Unterteil der Leistungsschalter in ausfahrbarer Ausführung Emax RH0287003 L0849...
  • Seite 2: Inhaltsverzeichnis

    6.2.3 Mechanische Verriegelung ................................« Abmessungen ................................ « Schaltpläne ................................« 1 6 Zchng. Abt. Verantw. Titel Sprache Installations-, Betriebs- und Wartungsanleitung für das Unterteil Abt. Anw. Gerät der Leistungsschalter in ausfahrbarer Ausführung Überarb. L0849 Maßstab Gerät Emax Dok. Nr. ABB SACE RH0287003...
  • Seite 3: Beschreibung

    1.1 Allgemeine Eigenschaften Die Leistungsschalter der Baureihe SACE Emax bestehen aus einem Stahlblechrahmen, der den Antr ieb, die Pole und weitere funktionale Komponenten beherbergt. Die Pole sind voneinander isoliert und enthalten jeweils die Schaltstücke und den Stromwandler für die zugehörige Phase.
  • Seite 4: Installation

    Zum Anheben die nachstehenden Anweisungen beachten: Das Unterteil muss auf eine robuste Unterlage gestellt und vorzugsweise mit einem geeigneten Gabelhubwagen angehoben werden. Allerdings ist auch die Verwendung von Seilen zulässig; in diesem Fall müssen die Lastseile wie in der Abbildung gezeigt angeschlagen werden. Abb. 4 Tabelle der Gewichte der Unter teile Unterteil...
  • Seite 5: Installation Des Unterteils

    Installation des Unterteils Das Unterteil mit den von ABB SACE geliefer ten Schrauben (1), Unterlegscheiben (2) und Muttern (3) (M8 x 16) befestigen. Bei Verwendung von anderen Schrauben sicherstellen, dass der Kopf der Schrauben nicht mehr als 5,5 mm aus der Basis des Unterteils herausragt.
  • Seite 6: Installation Des Unterteils Bei Schiffsanlagen

    Installation des Unterteils bei Schiffsanlagen Hinsichtlich der Befestigungspunkte der offenen Leistungsschalter SACE Emax in ausfahrbarer Ausführung empfiehlt sich bei dem Einsatz in Schiffsanlagen eine zusätzliche Befestigung auf den Seitenteilen des Unterteils (die M12 Schrauben und die Abstandhalter sind nicht im Lieferumfang eingeschlossen).
  • Seite 7: Elektrische Anschlüsse

    Anmerkung Die Zeichnungen sollen die Anschlusstypen nur schematisch darstellen. Die genaue Form der Anschlüsse wird im Kapitel “Abmessungen” angegeben. Abb. 10 5.1.2 Beispiele für die Anordnung der Verbindungsschienen in Abhängigkeit vom Anschlusstyp Die Verbindungsschienen dienen zum Verbinden der Anschlüsse des Unter teils mit den Sammelschienen der Schaltanlage; ihre richtige Dimensionierung ist Aufgabe des Anlagenplaners.
  • Seite 8: Montage Der Verbindungsschienen

    – FLACH – – Abb. 12 5.1.3 Montage der Verbindungsschienen Mit größter Sorgfalt den Zustand der Kontaktflächen der Verbindungen kontrollieren: Sie müssen sauber und frei von Gr aten, Beulen und oxidierten Stellen sein. Solche Mängel müssen ggf. mit einer feinen Feile oder Schleifpapier entfer nt werden, um örtliche Temperaturerhöhungen zu verhindern.
  • Seite 9: Erdung

    Das Unterteil des ausfahrbaren Leistungsschalters hat auf der Rückseite einen oder zwei entsprechend gekennzeichnete Anschlüsse für die Erdung (Abb. 9). Jeder Anschluss verfügt über einen Bolzen für die Befestigung der Verbindung. Für den Anschluss muss ein Leiter verwendet werden, dessen Querschnitt den geltenden Normen entspricht. Vor der Montage den Bereich um die Schraube reinigen und entfetten.
  • Seite 10: Zubehör Für Das Unterteil

    ϕ ϕ ϕ ϕ In max 250 V AC Elektrische Anzeige “Schalter in Betriebsstellung/Prüfstellung/Trennstellung” (Abb. 14) Zusätzlich zur mechanischen Anzeige der Leistungsschalterstellung besteht die Möglichkeit der elektrischen Anzeige mit Hilfe von 5 oder 10 Positionskontakten, die im Unterteil montier t werden.
  • Seite 11: Abmessungen

    6 Alternative Bohrung Lochabstand 25 mm 70 49 70 49 Befestigung Unterteil ø10 ø10 7 Lüftungsöffnung beim Verteiler 3-polig 4-polig – – – – E4/f – E6/f 1062 1000 L0849 Maßstab Überarb. Gerät Emax Seite Nr. Dok. Nr. RH0287003 9/24...
  • Seite 12 Ansicht A 3-polig (E6) 35 35 56 35 35 ø13 4-polig (E6) 35 35 56 35 35 ø13 1065 4-polig (E6/f) 35 35 56 35 35 ø13 393.5 ø10 L0849 Maßstab Überarb. Gerät Emax Seite Nr. Dok. Nr. RH0287003 10/24...
  • Seite 13 Ansicht A Ansicht A Stiftschrauben M12 im Lieferumfang eingeschlossen E4/f E6/f Ansicht A Ansicht A Ansicht A Ansicht A Stiftschrauben M12 im Lieferumfang eingeschlossen Stiftschrauben M12 im Lieferumfang eingeschlossen L0849 Maßstab Überarb. Gerät Emax Seite Nr. Dok. Nr. RH0287003 11/24...
  • Seite 14 Ausfahrbarer Leistungsschalter Grundausführung mit vorderseitigen Anschlüssen 35.5 ø13 35.5 ø13 35.5 ø13 L0849 Maßstab Überarb. Gerät Emax Seite Nr. Dok. Nr. RH0287003 12/24...
  • Seite 15 Ausfahrbarer Leistungsschalter Grundausführung mit vorderseitigen Anschlüssen E4/f 35.5 ø13 ø13 E6/f 35.5 ø13 ø13 L0849 Maßstab Überarb. Gerät Emax Seite Nr. Dok. Nr. RH0287003 13/24...
  • Seite 16 Ausfahrbarer Leistungsschalter Ausführung mit Flachanschlüssen E2-E3-E4-E4/f-E6-E6/f 137.5 137.5 Ansicht A Ansicht A Ansicht A E4/f E6/f Ansicht A Ansicht A Ansicht A Ansicht A L0849 Maßstab Überarb. Gerät Emax Seite Nr. Dok. Nr. RH0287003 14/24...
  • Seite 17 Anzahl je Anschluss PHASE NEUTRALLEITER E4/f 1000 1130 E1-E2 E6/f 1260 E4-E4/f E6-E6/f Mechanische Verriegelung der Schaltf eldtür Ausschnitt in der Schaltfeldtür Mindestabstand zwischen Leistungsschalter und Schaltanlagenseitenwand 3-polig 4-polig E4/f E6/f L0849 Maßstab Überarb. Gerät Emax Seite Nr. Dok. Nr. RH0287003 15/24...
  • Seite 18: Schaltpläne

    = Getriebemotor zum Spannen der Einschaltfedern = Leistungsschalter Q/1...25 = Hilfskontakte des Leistungsschalters S33M/1 = Endschalter des Getriebemotors zum Spannen der Einschaltfedern S33M/2 = Schalter für die elektrische Anzeige “Einschaltfedern gespannt” L0849 Maßstab Überarb. Gerät Emax Seite Nr. Dok. Nr. RH0287003 16/24...
  • Seite 19 Abb.13 = Elektrische Ausgelöstmeldung. Das Einschalten des Leistungsschalters ist erst nach Betätigung des Rücksetz-Tasters möglich. Abb.21 = Erster Hilfskontaktblock des Leistungsschalters Abb.22 = Zweiter Hilfskontaktblock des Leistungsschalters (nicht verfügbar mit den Schutzauslösern PR112/P, PR112/PD, PR113/P und PR113/PD). Abb.23 = Dritter Satz zusätzlicher Hilfskontakte außerhalb des Leistungsschalters.
  • Seite 20 C) Beim Ausbau des festen Leistungsschalters mit Stromwandler im externen Neutralleiter muss man die Klemmen des Stromwandlers TI/N kurzschlie- ßen. D) Der Kontakt S33M/2 in Abb. 11 muss mit einem Schließer und Öffner des Leistungsschalters gemäß Abb. 21 in der in Abb. 42 gezeigten Weise angeschlossen werden.
  • Seite 21 Erdschluss-Überstromrelais Leiter in geschirmtem Kabel Umschaltkontakt (Wechsler) mit stromabhängiger (z.B. drei Leiter) Kurzzeitverzögerung Verdrillte Leiter oder Kabel Schließstellungsschalter Sicherung (Beispiel: 3 Leiter) (Endschalter) (allgemeines Zeichen) Leiterverbindungen Öffnungsstellungsschalter Stromsensor (Endschalter) L0849 Maßstab Überarb. Gerät Emax Seite Nr. Dok. Nr. RH0287003 19/24...
  • Seite 22 Drei- oder vierpoliger Leistungsschalter mit mikroprozessorgesteuertem Drei- oder vierpoliger Schutzauslöser PR111, PR112/P , PR112/PD, PR113P oder PR113/PD Lasttrennschalter Dreipoliger Leistungsschalter mit mikroprozessorgesteuertem Schutzauslöser PR111, PR112/P, PR112/PD, PR113P oder PR113/PD und Stromwandler im externen Neutralleiter L0849 Maßstab Überarb. Gerät Emax Seite Nr. Dok. Nr. RH0287003 20/24...
  • Seite 23 Motorantrieb, Arbeitsstromauslöser, Einschaltauslöser und Unter spannungsauslöser Meldekontakte L0849 Maßstab Überarb. Gerät Emax Seite Nr. Dok. Nr. RH0287003 21/24...
  • Seite 24 Meldekontakte L0849 Maßstab Überarb. Gerät Emax Seite Nr. Dok. Nr. RH0287003 22/24...
  • Seite 25 Hilfsstromkreise des Schutzauslösers PR112/P Hilfsstromkreise des Schutzauslösers PR112/PD L0849 Maßstab Überarb. Gerät Emax Seite Nr. Dok. Nr. RH0287003 23/24...
  • Seite 26 Hilfsstromkreise des Schutzauslösers PR113/P Hilfsstromkreise des Schutzauslösers PR113/PD L0849 Maßstab Überarb. Gerät Emax Seite Nr. Dok. Nr. RH0287003 24/24...
  • Seite 27 In Anbetracht der ständigen Weiterentwicklung der Normen und der Werkstoffe können die im vorliegenden Katalog angegebenen Eigenschaften und Abmessungen erst nach Bestätigung durch ABB SACE als verbindlich betrachtet werden. ABB SACE S.p.A. Abteilung NS-Schaltgeräte Via Baioni, 35 - 24123 Bergamo - Italy Tel.: +39 035.395.111 - Telefax: +39 035.395.306-433...
