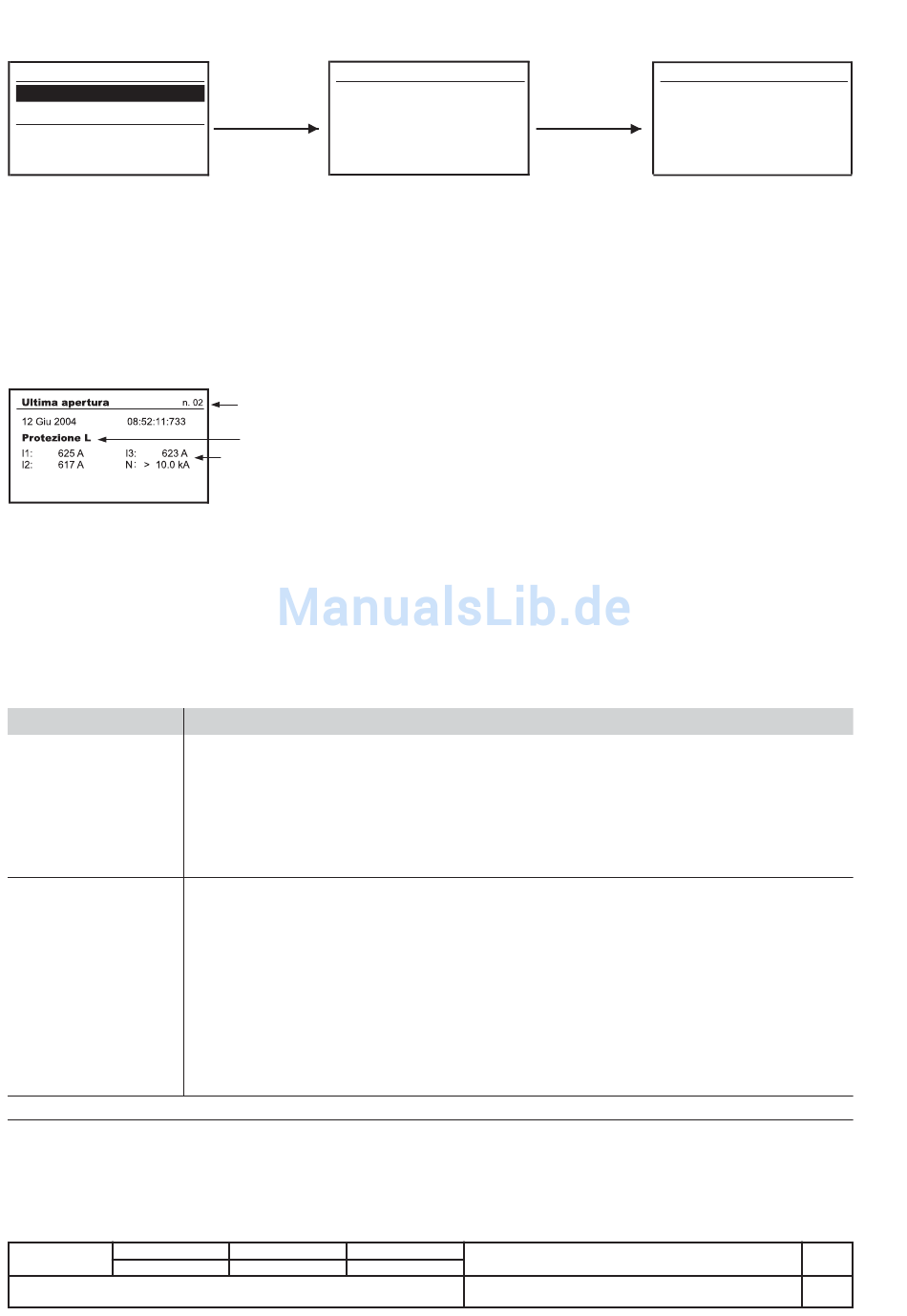

13.5.6 Menü Informationen
Das Menü Informationen dient zur Anzeige der Daten des Schutzauslösers und des Leistungsschaltertyps.
Info
Schutzgeraet
Leistungsschalter
Schutzgeraet
13.5.6.1 Informationen zur Auslösung und Ausschaltdaten
Im Schutzauslöser PR122/P werden alle Informationen zur ausgelösten Schutzfunktion, die Ausschaltdaten und Datum und Uhrzeit gespeichert.
Die Taste "i Test" des Schutzauslösers erlaubt die Anzeige aller dieser Daten direkt auf dem Display. Diese Funktion erfordert keine
Hilfsstromversorgung. Wenn die Hilfsspannung anliegt, werden die Informationen unmittelbar auf dem Display angezeigt, ohne dass man die Taste
"i Test" drücken muss. Die Anzeige erlischt erst, wenn man erneut die Taste drückt.
Die Informationen stehen, wenn der Leistungsschalter ausgeschaltet ist oder kein Strom in den Sammelschienen fließt, für die Dauer von 48 Stunden
zur Verfügung. Es werden die Daten zu den letzten 20 Auslösungen im Speicher aufgezeichnet. Wenn man die Stromversorgungseinheit PR030/
B oder die Dialogeinheit BT030 anschließt, kann man die Informationen zu den letzten 20 aufgezeichneten Auslösungen abrufen.
Die Anzeige der Ausschaltdaten veranlasst man mit Hilfe des Untermenüs Historische Daten des Menüs Messungen. Das folgende Beispiel illustriert
die bereitgestellten Informationen:
Ebenfalls über das Menü Messungen kann man den Prozentsatz des Kontaktverschleißes auslesen, der einen Hinweis auf die elektrische
Lebensdauer der elektrischen Kontakte des Leistungsschalters gibt.
Der Betrieb des Relais wird jedoch in keiner Weise von der Präsenz der Verschleißmeldungen beeinflusst.
Die Voralarmmeldung (Verschleiß > 80%, Aufleuchten der LED "Warning") signalisiert, dass der Verschleiß einen hohen Wert erreicht hat; die
Alarmmeldung (100% Verschleiß, Aufleuchten der LED "Alarm") signalisiert, dass der Verschleißzustand der Kontakte überprüft werden muss.
Der Prozentsatz des Verschleißes hängt von der Anzahl der ausgeführten Ausschaltungen des Leistungsschalters und vom Absolutwert des hierbei
jeweils ausgeschalteten Stroms ab.
13.6 Festlegung der Alarme und Signale des Schutzauslösers PR122/P
13.6.1

Optische Anzeigen

Anzeige
Led Warning (gelb)
Led Alarm (rot)
* Die Norm IEC 60947-2 definiert den Verzögerungsgrenzwert L für den Strom: 1.05 < I < 1.3 I
13.6.2

Elektrische Anzeigen

K51/p1..p4 Programmierbare elektrische Anzeigen; nur in Verbindung mit Modul PR120/K oder Einheit PR021/K und Hilfsspannung.
Die aktivierten Kontakte können mit der Taste "i Test" zurückgesetzt werden.
L2350
Überarb.
Schutzgeraet
1/2
Nr. :
Enter ↵
Gerät
Version
Norm
Software
Anzahl der Ausschaltungen durch die Schutzfunktionen und durch die Auslöseprüfungen.
Angabe der ausgelösten Schutzfunktion
Wert der ausgeschalteten Ströme in den Phasen (L1, L2, L3), im Neutralleiter (NE) und im Schutzleiter
(bei Auslösung von G).
Beschreibung
• Die Voralarmschwelle wurde überschritten; eine oder mehrere Phasen mit Strömen im Bereich 0,9xI
1,05xI1 (beim NE abhängig von der getroffenen Wahl; bei 50% sind die Werte z.B. halbiert).
• Phasenunsymmetrie bei zwei oder drei Phasen über dem Einstellwert der Schutzfunktion U, mit gesperrter
Auslösung.
• Vorliegen einer verzerrten Welle mit Formfaktor >2,1.
• Kontaktverschleiß über 80% (und unter 100/; nur mit Hilfsspannung).
• Überschreitung der Schwelle WARNUNG I
• Fehlerzustand des Leistungsschalters.
• Frequenz außerhalb des zulässigen Bereichs.
• Überlast bei einer oder mehr Phasen mit Stromwerten I >1,3 I
(beim NE abhängig von der getroffenen Wahl; bei 200% sind die Werte z.B. verdoppelt)*;
• Beginn der Auslöseverzögerung für Schutzfunktion S.
• Beginn der Auslöseverzögerung für Schutzfunktion G.
• Beginn der Auslöseverzögerung für die Spannungsschutzfunktion (UV, OV, RV, ) und die
Frequenzschutzfunktionen (OF, UF).
• Beginn der Auslöseverzögerung für die Rückleistungsschutzfunktion (RP).
• Beginn der Auslöseverzögerung im Falle einer Phasenunsymmetrie (Schutzfunktion U) über dem
eingestellten Wert bei Konfiguration mit auf "on" gesetztem Parameter "protection trip".
• Kontaktverschleiß = 100%.
• Rating Plug nicht angeschlossen.
• Ausschaltspule (TC) nicht angeschlossen.
• Installation.
• Stromsensoren nicht angeschlossen.
1/3
00000000000ABB SACE
ESC +↓
: PR122/P
+ Enter ↵
: LSIG
: IEC
: P 1.02
.
w
Gerät
Dok. Nr.
Leistungsschalter
Nr. :
Gerät
Nennstrom
Installation
Wartung
(Auslöseverzögerung Schutzfunktion L)
1
1
Emax
1SDH000460R0003
1/3
: E1B800
: 630 A
: Jan 00, 2000
: Jan 00, 2000
< I <
1
Maßstab
Seite Nr.
70/ 155
