Wireless-Dialogmodul PR120/D-WL-COM

15.4.1

Allgemeine Eigenschaften

Das Modul erlaubt die drahtlose Kommunikation zwischen den Schutzauslösern und einem Palmtop (PDA) oder einem Laptop mit Bluetooth-
Schnittstelle.
Das Modul ist speziell für den Betrieb mit der Anwendung SD-Pocket eingerichtet.

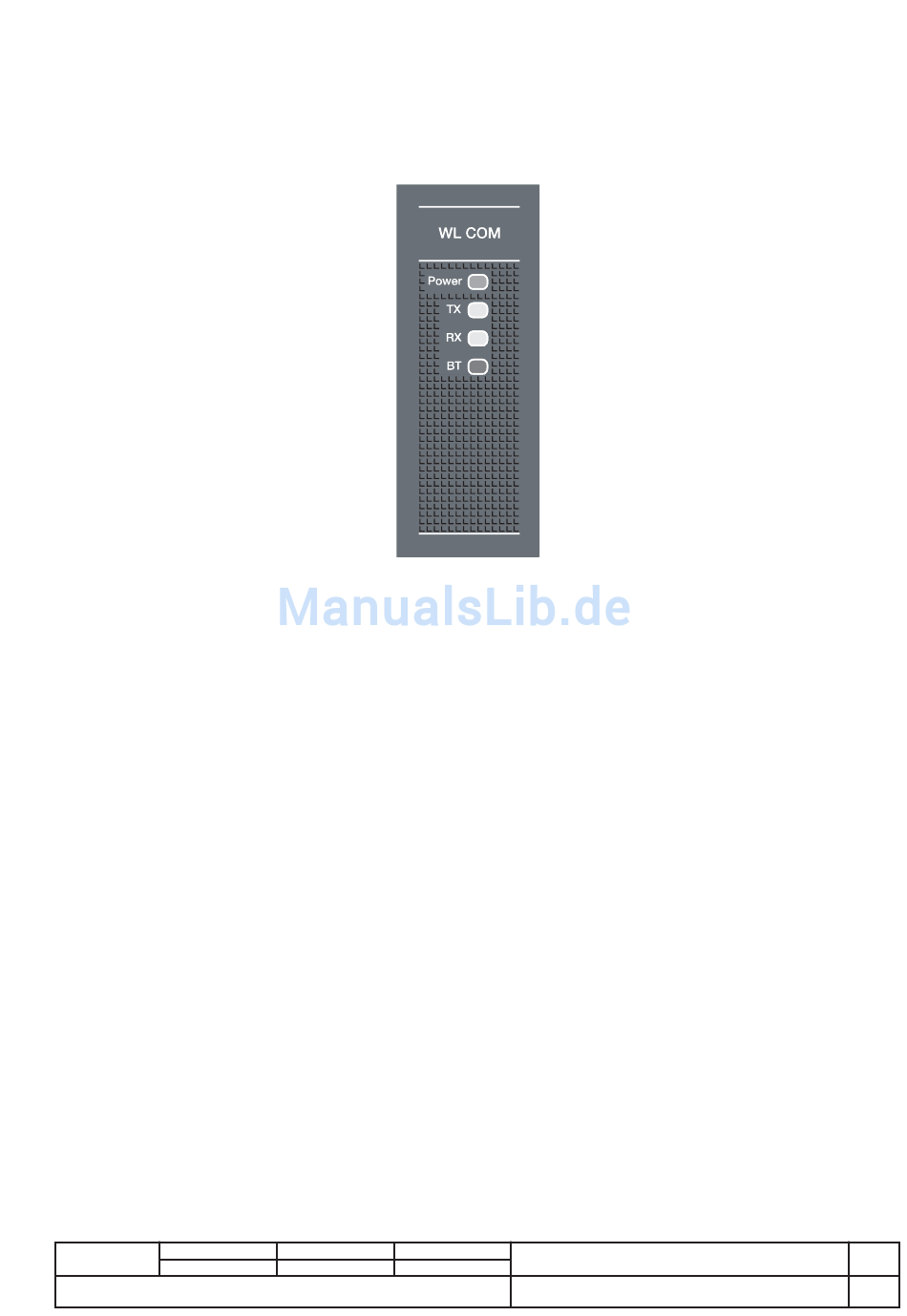

15.4.2 Vorderansicht

- Betriebs-LED "Power"
- LED Rx/Tx (Anzeige Empfang / Übertragung)
- LED BT (Bluetooth-Verbindung hergestellt)
15.4.3 Mit dem Modul ausgestattete Auslöser
- optional bei PR122/P
- optional bei PR123/P

15.4.4 Stromversorgung

Das Modul PR120/D-BT-WL-COM wird entweder vom Modul PR120/V gemäß den Angaben in der Beschreibung des Moduls mit der Hilfsspannung
versorgt oder von der Stromversorgungseinheit PR030/B gespeist.
15.4.5 Anschlüsse
Für den richtigen Anschluss muss man beachten, dass der Aktionsradius des Moduls 10 m Luftlinie beträgt.
