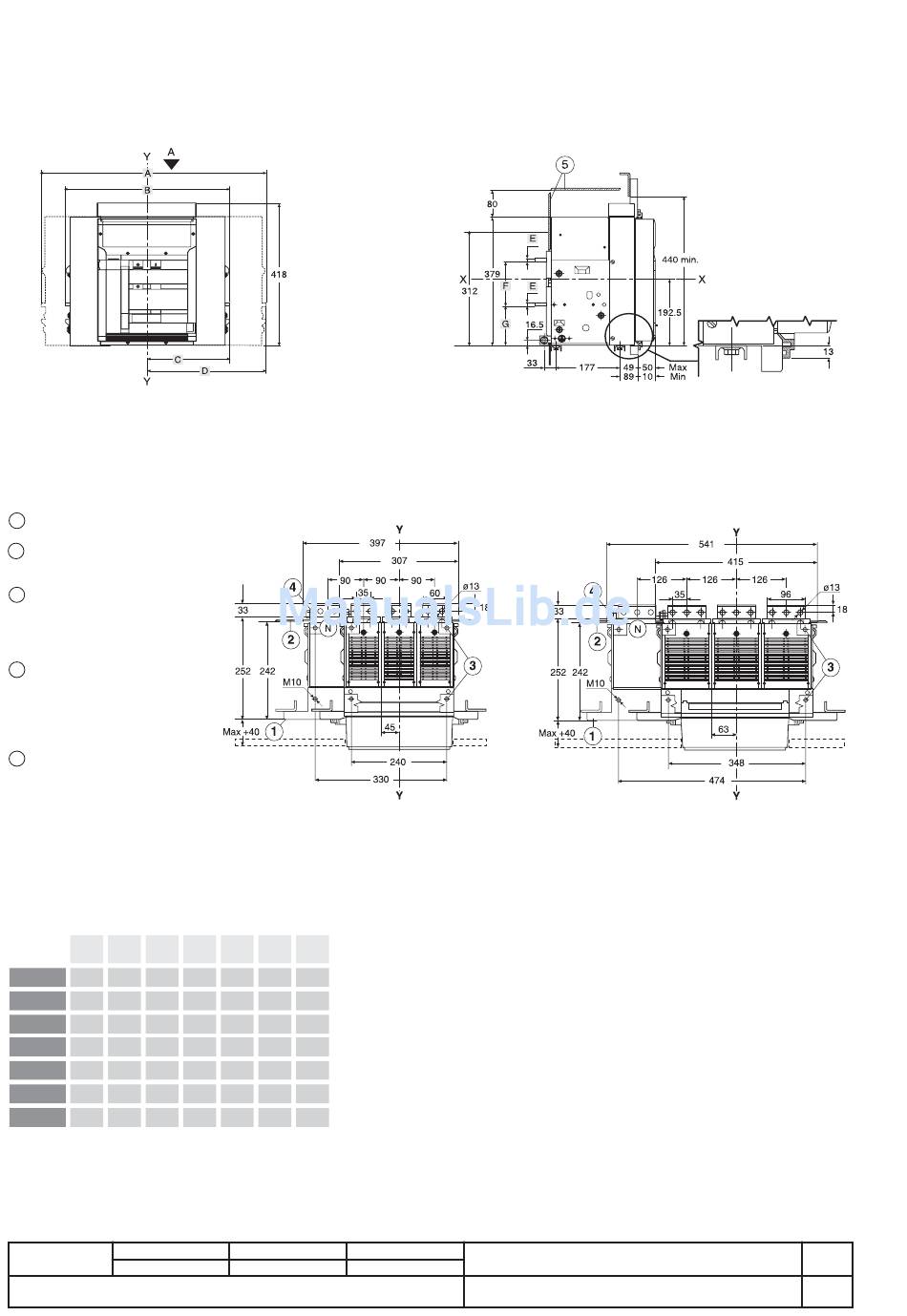

17. Abmessungen

Fester Leistungsschalter
Grundausführung mit rückseitig waagrechten Anschlüssen
Zeichenerklärung
1 Innenkante Schaltfeldtür
2 Abschottung (falls
vorgesehen)
3 Befestigung des
Leistungsschalters Bohrung
M10 (zur Verwendung von
M10 Schrauben)
4 1 Schraube M12 (E1, E2,
E3) oder 2 Schrauben M12
(E4, E6) für Erdung (im
Lieferumfang
eingeschlossen)
5 Isolierwand oder isolierte
Metallwand
A B C
E1
386 296 148
E2
386 296 148
E3
530 404 202
E4
656 566 238
E4/f
746 - -
E6
908 782 328
E6/f
1034 - -
L2350
Überarb.
4-polig
3-polig
3-polig
4-polig
E1/E2
Ansicht A
D E F G
148 10 130 117,5
148 26 114 117,5
202 26 114 117,5
328 26 166 91,5
328 26 166 91,5
454 26 166 91,5
454 26 166 91,5
E3
Ansicht A
4-polig
3-polig
3-polig
4-polig
Gerät
Dok. Nr.
1SDH000460R0003
3-polig
4-polig
Maßstab
Emax
Seite Nr.
132/155
4-polig
3-polig
