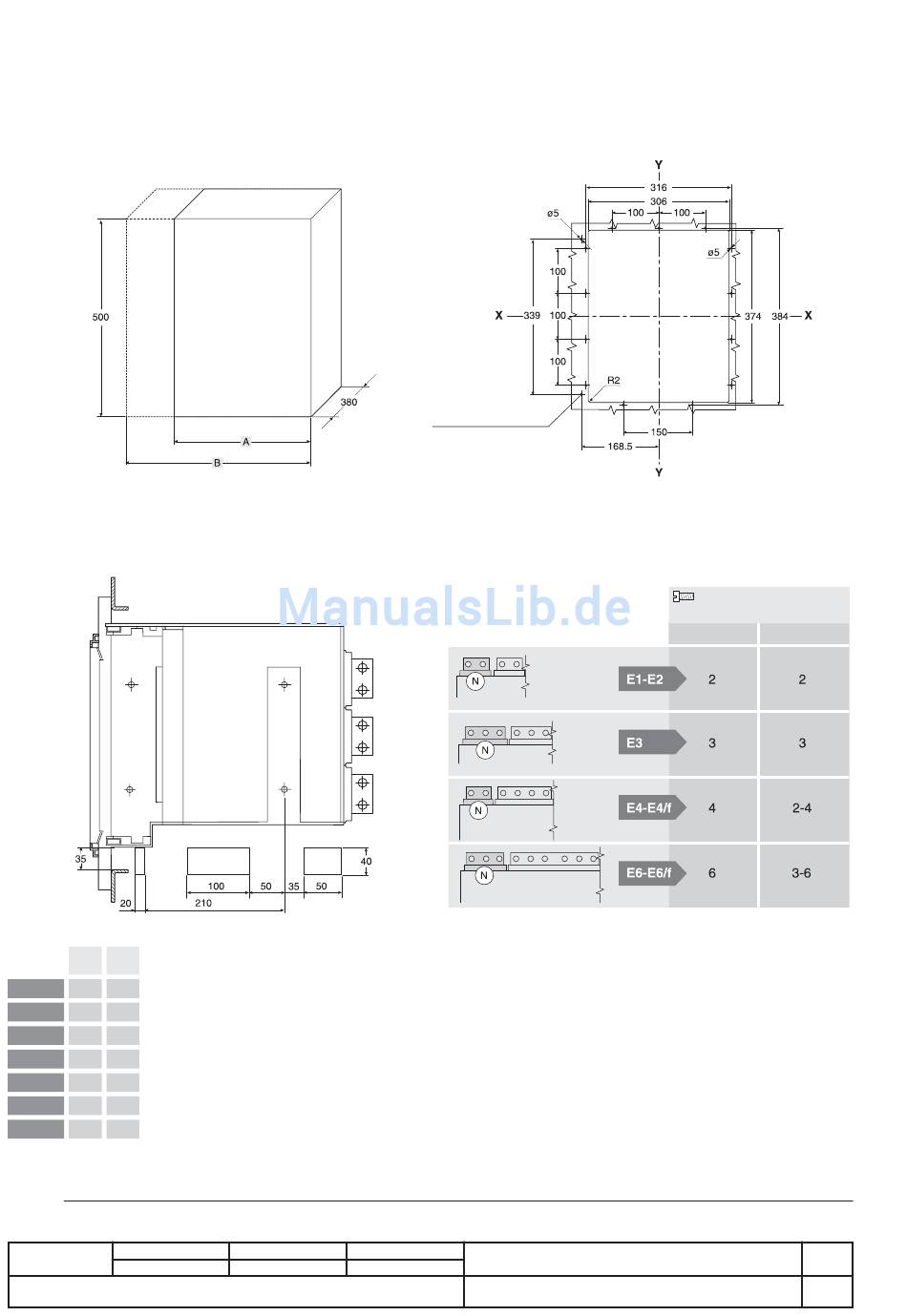

Ausfahrbarer Leistungsschalter
Zellenmaße
Aussparungen für die Bowdenzüge der
mechanischen Verriegelungen
A B
E1
400 490
E2
400 490
E3
500 630
E4
700 790
E4/f
- 880
E6
1000 1130
E6/f
- 1260
Abb. 46
L2350
Überarb.
Ausschnitt in der Schaltfeldtür
Tiefe
2 Bohrungen für die
transparente
Schutzabdeckung IP54
für die Schaltfeldtür
3-polig
4-polig
Anzugsdrehmoment für Befestigungsschrauben: 20 Nm
Anzugsdrehmoment für Hauptanschlüsse: 70 Nm
Anzugsdrehmoment für Erdungsschraube(n): 70 Nm
Gerät
Dok. Nr.
Hochfeste M12 Schraube
Anzahl je Anschluss
PHASE
Emax
1SDH000460R0003
NEUTRALLEITER
Maßstab
Seite Nr.
144/155
