Wenn der Leistungsfluss mit der beim Relais eingestellten Richtung übereinstimmt, wird der Ausgang DFout (1) aktiviert.
Ist der Leistungsfluss hingegen diskordant, wird der Ausgang DBout (1) aktiviert.

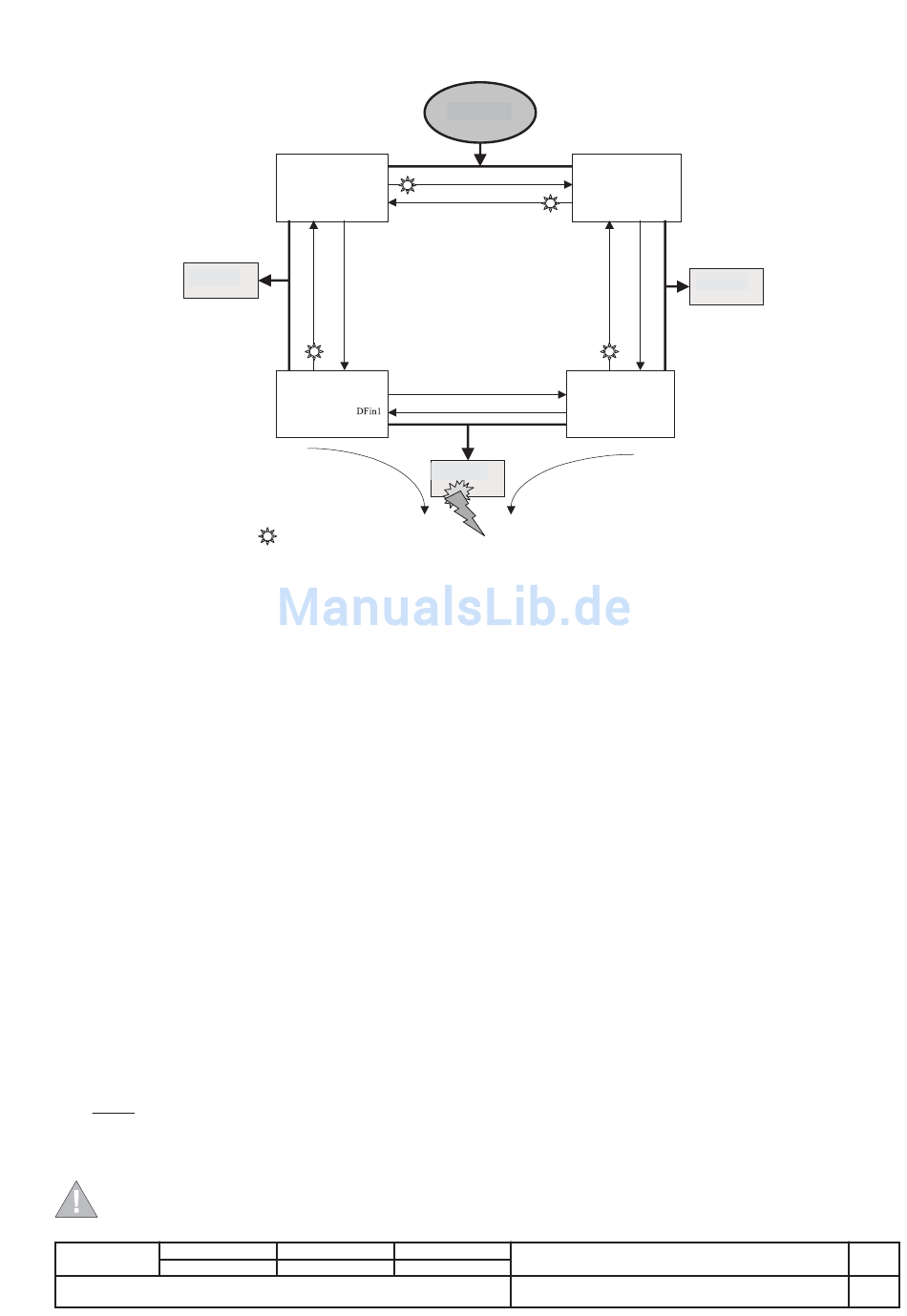

Die typische Konfiguration des Leistungsschaltersystems, für die man die Verwendung von SdZ D vorsieht, ist eine ringförmige Konfiguration,
wie sie die nachstehende Abbildung zeigt.
Carico C
Last C
Wenn in einem Abschnitt des Netzes ein Fehler (Fehlerstrom If größer Ansprechschwelle I7) festgestellt wird (Last A), dann kommunizieren
die Abschluss-Leistungsschalter dieses Abschnitts (Relais1 und Relais2) den angeschlossenen Leistungsschaltern (Relais4 und Relais 3) das
Vorliegen des Fehlers, indem sie die Ausgangssignale DFout oder DBout auf Grundlage der Stromrichtung (DFout1=On, DB2out=On)
einstellen. Die Leistungsschalter, die den vom Fehler betroffenen Abschnitt begrenzen, sehen die Fehlerstromrichtung in unterschiedlicher
Weise (Relais1=forward und Relais2=backward).
Die den vom Fehler betroffenen Abschnitt begrenzenden Leistungsschalter (Relais1 und Relais2) lösen mit der Zeit ts der Selektivität aus,
während die weiter vom Fehler entfernten Leistungsschalter die Auslöseverzögerung t7FW (Relais4) und t7BW (Relais3) aktivieren und nicht
ausschalten. Das Netz wird so in der Zeit ts aufgeteilt und der vom Fehler betroffene Abschnitt abgeschaltet.
Die Last A, die vom Fehler betroffen ist, wird nicht mehr gespeist, während Last B und C weiterhin ordnungsgemäß gespeist werden.
Man beachte, dass die Aktivierung von Ausgang DBout3 durch Relais3 keine Wirkung auf Relais4 hat, da dieses keinen mit dem vom Benutzer
festgelegten Leistungsfluss (oben -> unten) diskordanten (backward), sondern konkordanten (forward) Fehlerstrom detektiert.
Hinweis:
· Wenn die Zonenselektivität aktiviert wurde, die Richtung des Leistungsflusses aber nicht bestimmbar ist, löst der Schutzauslöser in
der kürzeren der beiden programmierten Zeiten t7fw und t7bw aus, ohne irgendeinen Ausgang (DFout oder DBout) zu aktivieren.
· Wenn aus irgendeinem Grund einer der Leistungsschalter, die ausschalten müssten, nicht ausschaltet, veranlasst eine spezielle
Funktion die Ausschaltung nur des unmittelbar vorherigen Leistungsschalters in einer zusätzlichen Zeit von rund 100 ms. Im obigen
Beispiel würde sich, falls der Leistungsschalter mit Relais1 nicht ausschalten sollte, nur der Leistungsschalter mit Relais4 nach der Zeit
ts+100 ms öffnen.
· Die Funktion SdZ D berücksichtigt die Phasenströme und nicht den Strom im Neutralleiter.
14.2.9.5

Schutzfunktion "I"

Diese Schutzfunktion kann über ein Menü ein-/und abgeschaltet werden.
Wenn die Zonenselektivität "S" (oder "D") aktiviert ist, wird bei Auslösung des Relais wegen "I" dennoch das Ausgangssignal ZSO (oder DFW und
BFW) aktiviert, um den richtigen Betrieb der vorgeordneten (und nachgeordneten) Relais zu gewährleisten.

14.2.9.5.1 Anlaufschwelle "I"

Man hat die Möglichkeit der Wahl der Anlauf-Funktion.
Die Funktion kann über ein Menü auf der Seite der Schutzfunktion "I" aktiviert werden.
Das Verhalten der Funktion ist identisch mit dem für die Schutzfunktion "S" beschriebenen Verhalten (siehe Abs. 14.2.9.2.2).
14.2.9.6

Schutzfunktion "G"

Diese abschaltbare Schutzfunktion gestattet die Auslösung mit unabhängiger Verzögerung (t=k) oder stromabhängiger Verzögerung (t=k/i
im letztgenannten Fall ist die Auslösezeit durch den folgenden Ausdruck gegeben
æ ö
2
ç ÷
wobei gilt I=I
max , t
ç ÷
4
2
è I ø
HINWEIS: Die Zeit wird in Sekunden angegeben
Die Auslösesteuerung der Schutzfunktion kann ausgeschaltet werden ("Auslösung freigeben: Off").
Der Leistungsschalter wird während der ganzen Dauer des Erdschlussfehlers nicht ausgeschaltet, sondern es wird nur der
Alarmzustand signalisiert (Einschaltung der LED "Alarm" und Ausgabe einer Alarmmeldung).
L2350
Überarb.
Relè 4
Relais 4
DFout4
DBin4
DFin4 DBout4
DFout1 DBin1
DBout1
Relè 1
Relais 1
Leistungsfluss Flusso di potenza
forward
forward
Aktivierter Ausgang = 1
: Uscita attivata = 1
/I , I ist der Fehlerstrom und I
f 4 f
Generatore
Generator
DFin3
DBout3
DBin3
DBout2 DFin2
DBin2
DFout2
Last A
Carico A Flusso di potenza
Leistungsfluss
backward
backward
Guasto
F e h l e r
die Ansprechschwelle der Schutzfunktion.
4
Gerät
Dok. Nr.
Relè 3
Relais 3
DFout3
Carico B Last B
Relè 2
Relais 2
Emax
1SDH000460R0003
);
2
Maßstab
Seite Nr.
81/155
