Beschreibung

1.1

Allgemeine Eigenschaften

Die Leistungsschalter und Trennschalter der Baureihe SACE Emax bestehen aus einem Stahlblechrahmen, der den Antrieb, die Pole und weitere
funktionale Komponenten beherbergt. Die Pole sind voneinander isoliert und enthalten jeweils die Schaltstücke und den Stromwandler für die
zugehörige Phase. Die Pole sind je nachdem, ob es sich um einen selektiven oder um einen strombegrenzenden Leistungsschalter handelt,
unterschiedlich aufgebaut. Der Leistungsschalter in fester Ausführung verfügt über eigene Anschlüsse für den Anschluss an den Hauptstromkreis.
In der ausfahrbaren Ausführung ist der Leistungsschalter das bewegliche Teil des Schaltgeräts, das durch ein Unterteil mit den Anschlüssen für
den Anschluss an den Hauptstromkreis der Anlage vervollständigt wird. Die Verbindung zwischen dem beweglichen Teil und dem Unterteil wird
mit im Unterteil angebrachten Klauenkontakten hergestellt.

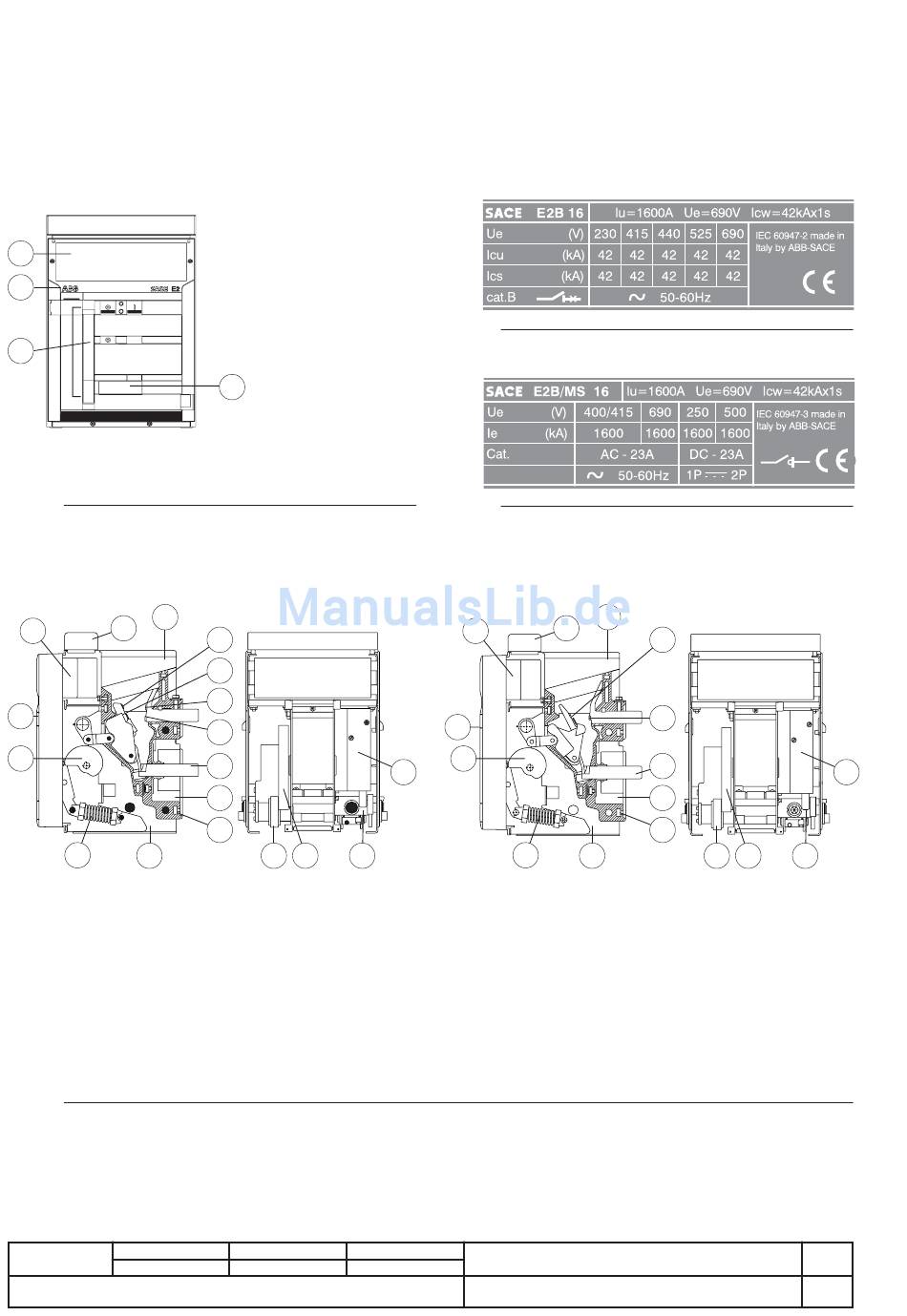

1.2 Außenansicht der Vorderseite des Leistungsschalters
1
2
3
Fester Leistungsschalter
Abb. 1
1.4

Konstruktive Merkmale des beweglichen Teils

7
8
9
10
12
11 1
Selektiver Leistungsschalte
1 Rahmen aus Stahlblech
2 Stromsensor für Schutzauslöser
3 Isolierstoffgehäuse Anschlusshalterung
4 Rückseitig waagrechte Anschlüsse
5a Kontaktplatte feste Hauptkontakte
5b Kontaktplatte feste Lichtbogenkontakte
6a Kontaktplatte bewegliche Hauptkontakte
6b Kontaktplatte bewegliche Lichtbogenkontakte
7 Lichtbogenkammer
Abb. 3
L2350
Überarb.
1 Elektronischer mikroprozessorgesteuerter
Auslöser PR121, PR122 oder PR123
2 Markenzeichen
3 Schalt- und Kontrollelemente des Antriebs
und Ausgelöstmeldungen der Auslöser
4 Leistungsschild
4
6b
6a
5b
5a
4
2
3
12 13 14
1.3.1

Kenndaten des Leistungsschalters

Abb. 2a
1.3.2

Kenndaten des Trennschalters

Abb. 2b
8
9
10
12
15
11
Strombegrenzender Leistungsschalter
8 Klemmleiste für feste Ausführung - Gleitkontakte für ausfahrbare Ausführung
9 Schutzauslöser
10 Antrieb zum Ein- und Ausschalten des Leistungsschalters
11 Einschaltfedern
12 Getriebemotor zum Spannen der Einschaltfedern (auf Anfrage)
13 Hebel zum manuellen Spannen der Einschaltfedern
14 Ausfahrvorrichtung (nur bei ausfahrbarem Leistungsschalter)
15 Hilfsauslöser (Einschalt-, Arbeitsstrom-, Unterspannungsauslöser), auf Anfrage
