X-STREAM X2FD
• Unteren Vor- und Hauptalarm einstellen
Werden zwei untere Grenzwerte eingestellt,
ein Grenzwert unter dem anderen, wird ein
Voralarm ausgegeben, wenn die gemes-
sene Konzentration den ersten Grenzwert
unterschreitet (Bereich B). Werden keine
Korrekturmaßnahmen durchgeführt und die
Konzentration unterschreitet den zweiten
Grenzwert (Bereich C), wird ein Hauptalarm
ausgegeben.
Pro Kanal können bis zu zwei Alarme gleich-
zeitig aktiv sein!
Standardmodus:
Ein ausgelöster Alarm läßt das zugeordnete
Relais anziehen.
Einstellungen:
• Pegel 1 > Pegel 2
• Pegel 1-Funktion: Unten
• Pegel 2-Funktion: Unten
FehlerSicher-Modus:
Ein ausgelöster Alarm läßt das zugeordnete
Relais abfallen.
Einstellungen:
• Pegel 1 > Pegel 2
• Pegel 1-Funktion: Unten FS
• Pegel 2-Funktion: Unten FS
Solange ein Alarm aktiv ist, erscheint eine
entsprechende Meldung in der 4. Zeile der
Messwertanzeige.
3-34
3.9 Geräteeinstellungen prüfen
A
Zustand des Relais
Angezogen
Abgefallen
Angezogen
Abgefallen
Standardmodus
Angezogen
Abgefallen
Angezogen
Abgefallen
FehlerSicher-Modus
Statusmeldung auf Frontplatte
An
Aus

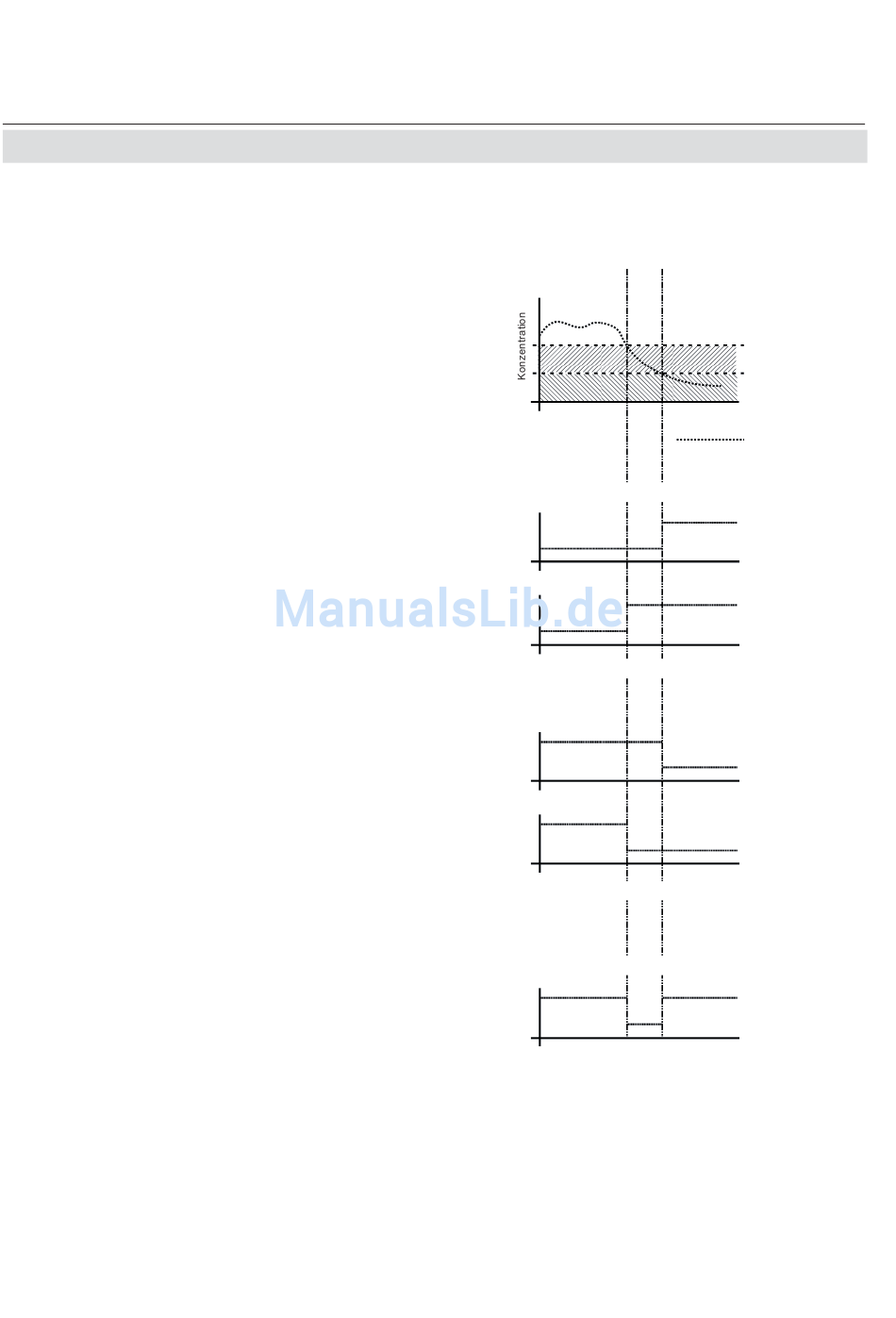

Abb. 3-5: Untere Vor- und Hauptalarme

Emerson Process Management GmbH & Co. OHG
Betriebsanleitung
HASXMDD-BA-EX
01/2015
B C
Voralarmgrenzwert
Hauptalarmgrenzwert
Zeit
Konzentrationsverlauf
Hauptalarm fallend
Voralarm fallend
Hauptalarm fallend
Voralarm fallend
