Anschluss Der Gasleitungen; Abb. 2-6: 1-Kanal-Analysator Für Erhöhten Mess- Oder Kalibriergasdruck (Beispiel); Abb. 2-7: Hinweisschild Mit Zulässigen Anzugsmomenten - Xstream X2Fd Betriebsanleitung

X-STREAM X2FD
2.4.1.2 Erhöhte Mess- und Kalibriergasdrücke
Die Gaswege müssen durch zusätzliche
Flammensperren geschützt werden, die für
den erhöhten Druck (über 1100 hPa bis max.
1500 hPa), sowie die Zone des Installations-
bereichs zugelassen sind. Diese Flammen-
sperren müssen außerhalb des Analysators,
und zusätzlich zu den dort verbauten Flam-
mensperren angebracht werden!
Hinweis!
Die externen Flammensperren sind nicht Teil
der Analysatorzulassung für explosionsge-
fährdete Bereiche, und müssen vom Anwen-
der zur Verfügung gestellt werden!
1: Flammensperren für Gasweg
2: Messsystem
3: Flammensperren als Entlüftungseinrichtung
4: Externe Flammensperren, zugelassen für den
erhöhten Druck

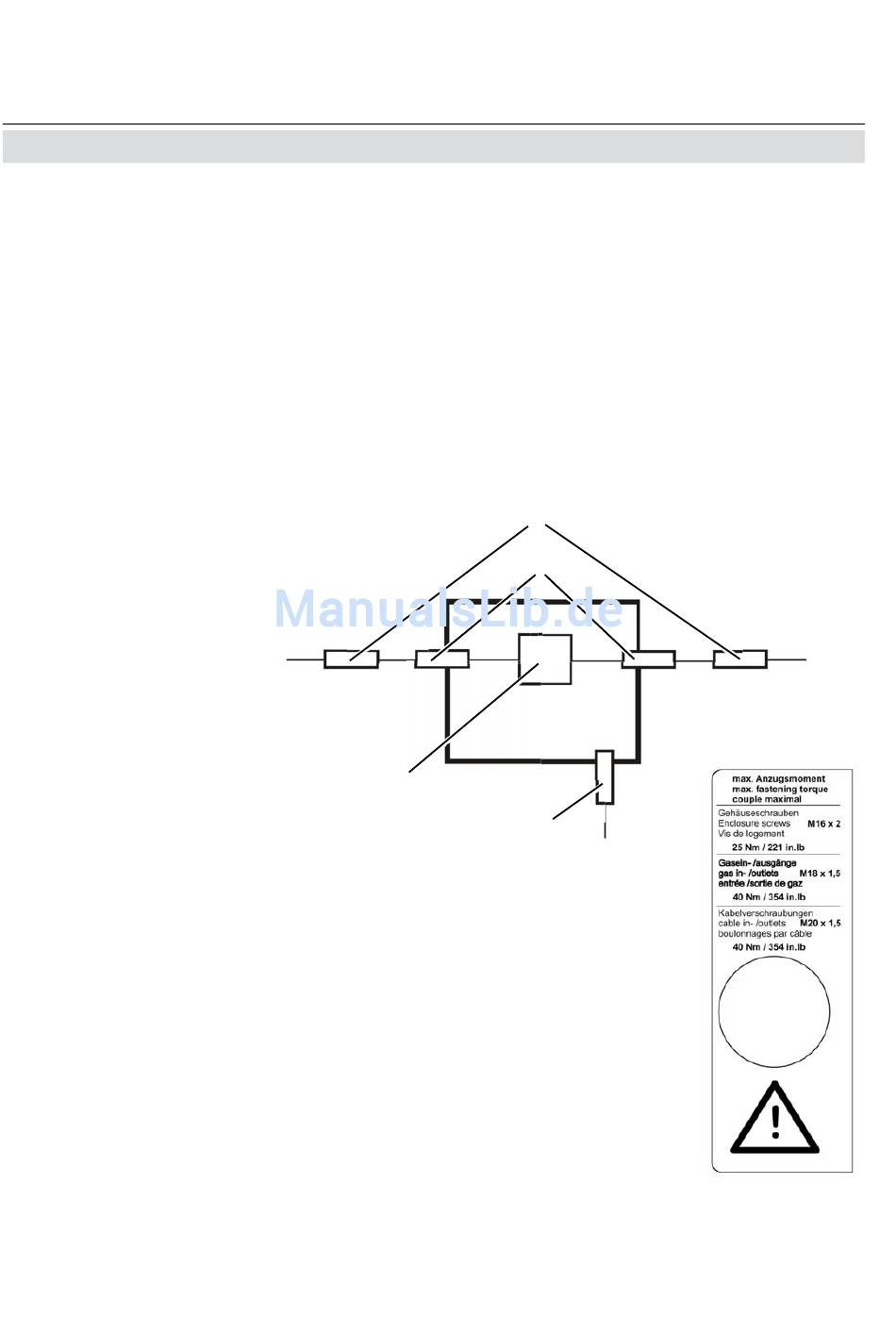

Abb. 2-6: 1-Kanal-Analysator für erhöhten Mess-
oder Kalibriergasdruck (Beispiel)
2.4.1.3 Anzugsmomente
Beachten Sie die zulässigen Anzugsmomente
für Gehäuseanbauten, die u.a. auch auf
einem Hinweisschild am Gerät angegeben
sind!
2-8
2.4

Anschluss der Gasleitungen

2
Abb. 2-7: Hinweisschild mit zulässigen
Im Analysator muss zudem eine Flammen-
sperre vorhanden sein, die als Entlüftungs-
einrichtung fungiert, und so den Druckanstieg
im Gehäuse im Falle eines Messgaslecks
begrenzt.
Anschluss der Entlüftung:
Die Entlüftung kann in die Umgebung des
Analysators erfolgen, wenn die gemessenen
Gaskonzentrationen unterhalb 25 % UEG
liegen. Andernfalls ist sie in einen sicheren
Bereich zu verlegen.
4
1
3
Anzugsmomenten
