Kapitel 1 Technische Beschreibung; Übersicht; Konstruktionsmerkmale; Abb. 1-1: Frontansicht - Xstream X2Fd Betriebsanleitung

Betriebsanleitung
HASXMDD-BA-EX
01/2015
1.1 Übersicht
Der neue Gasanalysator X-STREAM X2FD
wurde entwickelt für die Verwendung in explo-
sionsgefährdeten Umgebungen. Sein druck-
fest gekapseltes Gehäuse kann in der Zone 1
ohne zusätzliche Sicherheitsmaßnahmen,
z.B. Spülgaszufuhr, installiert werden.

1.2 Konstruktionsmerkmale

Von einem Aluminiumguss-Gehäuse um-
schlossen, bietet der X-STREAM X2FD
Gasanalysator alle Optionen der Geräte für
Standardanwendungen, ist aber für die Instal-
lation in Bereichen bestimmt, die gelegentlich
explosive Atmosphäre aufweisen können und
als Zone 1 eingestuft werden.
Das Grundkonzept besteht darin, die umge-
bende Atmosphäre im Falle hoher interner
Temperaturen, Flammen oder gar einer
Explosion infolge eines internen Fehlers vor
Entzündung zu schützen. Hierzu werden ver-
schiedene Maßnahmen kombiniert:
2

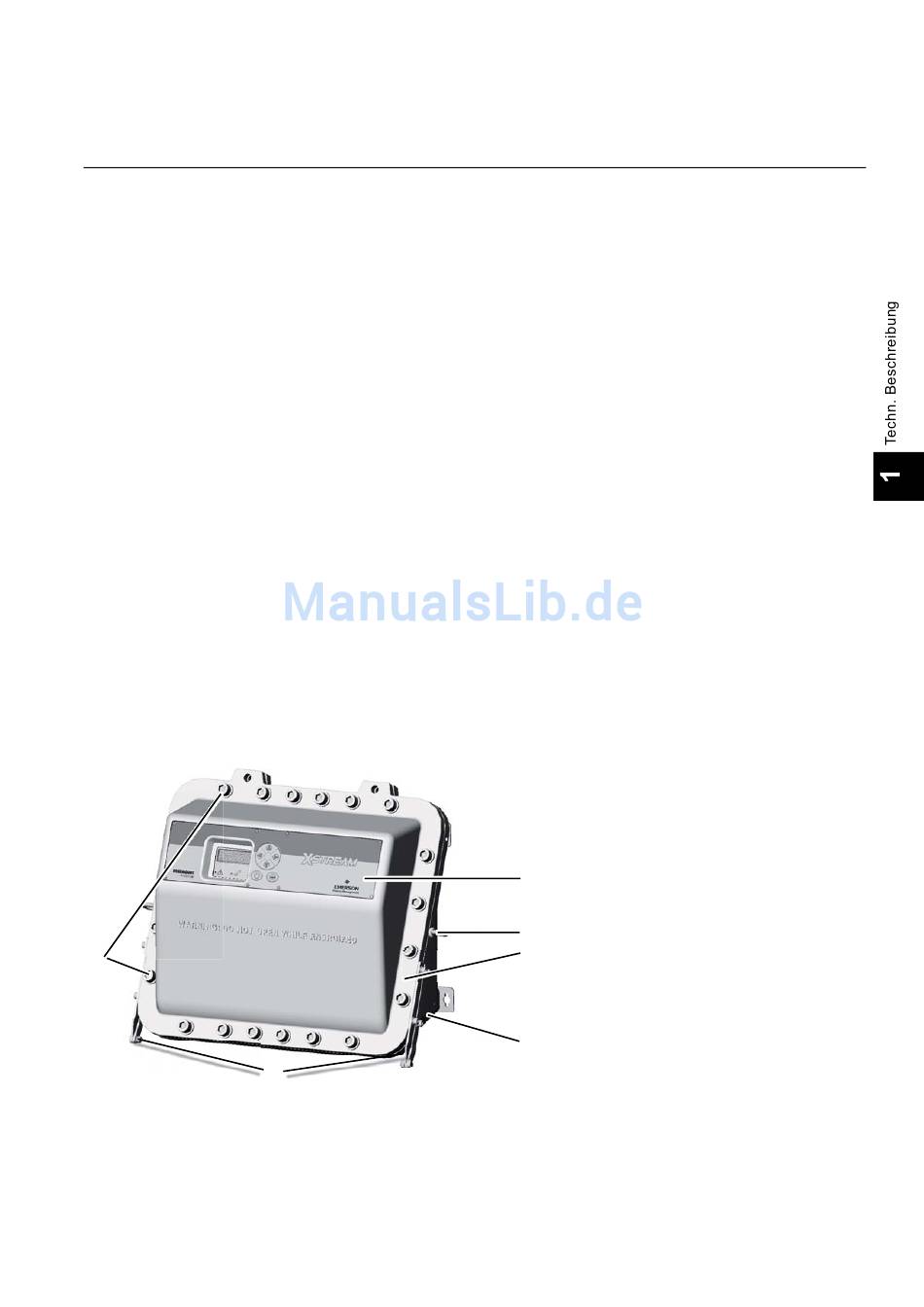

Abb. 1-1: Frontansicht

Emerson Process Management GmbH & Co. OHG
Kapitel 1
Technische Beschreibung
6
X-STREAM X2FD
• Das Aluminiumguss-Gehäuse kann
• einer internen Explosion standhalten,
• die aus einer internen Explosion resul-
tierenden Flammen löschen (um die um-
gebende Atmosphäre vor Entzündung
zu schützen).
• Flammensperren vermeiden die Flammen-
übertragung von den Gaswegen in die
Umgebungsatmosphäre.
• Zugelassene Kabelverschraubungen (Op-
tion: Conduits) schützen die Kabelein- und
-ausgänge.
3
1: Gehäuse-Unterteil
5 2: Schrauben
3: Gehäuse-Abdeckung
4
4: Flansch
5: Transportösen
6: Scharniere
1
1-1
