Netzkabel anschließen
Das Netzkabel wird an Schraubklemmen angeschlossen, die sich im Gehäuse befi nden.
Elektrischer Anschluss
Netzanschluss
Zul. Kabelquerschnitte
Länge der Abisolierung
Anzugsmoment, min .
Netzanschlusssicherungen
Daten
Kabeleinführungen
Varianten
Kabelaußendurchmesser
Gehen Sie zur Installation der Kabel vor,
wie es die Anleitungen zu den Kabelver-
schraubungen bzw. Conduits auf Seite 2-11
vorgeben.
Netzkabel durch die vorderste Kabelver-
schraubung führen und abmanteln. Adern
abisolieren und an die Klemmen anschließen
(ein Hinweisschild befi ndet sich neben den
Klemmen auf dem Netzfi ltergehäuse).
Bevor Sie das Gerät anschließen, stellen Sie sicher, dass die Nennspannung
vor Ort mit den Angaben auf dem Gerätetypenschild übereinstimmt!
Stellen Sie sicher, dass das Netzkabel nicht angeschlossen ist und/oder das
Gerät nicht unter Spannung steht beim Arbeiten an den Anschlüssen!
Zwischen dem Netzkabel und den Signalkabeln muss ein Abstand von
mindestens 1 cm sichergestellt werden!
Emerson Process Management GmbH & Co. OHG
2.5 Installation - Elektrisch
Schraubklemmen mit integrierten Sicherungshaltern
max. 4 mm²
0,2 bis 4 mm , Aderendhülsen sind nicht erforderlich
2
8 mm
0,5 Nm
AC 230 V / T 4 A / 5x20 mm
Kabelverschraubung, IP 68, oder
Conduits mit Adapter (metrisch-auf-NPT)
abhängig von der Kabelverschraubung
GEFAHR DURCH STROMSCHLAG
X-STREAM X2FD
L
N
PE E
L= Phase
N= Neutralleiter
PE= Schutzleiter
Netzkabeleinführung

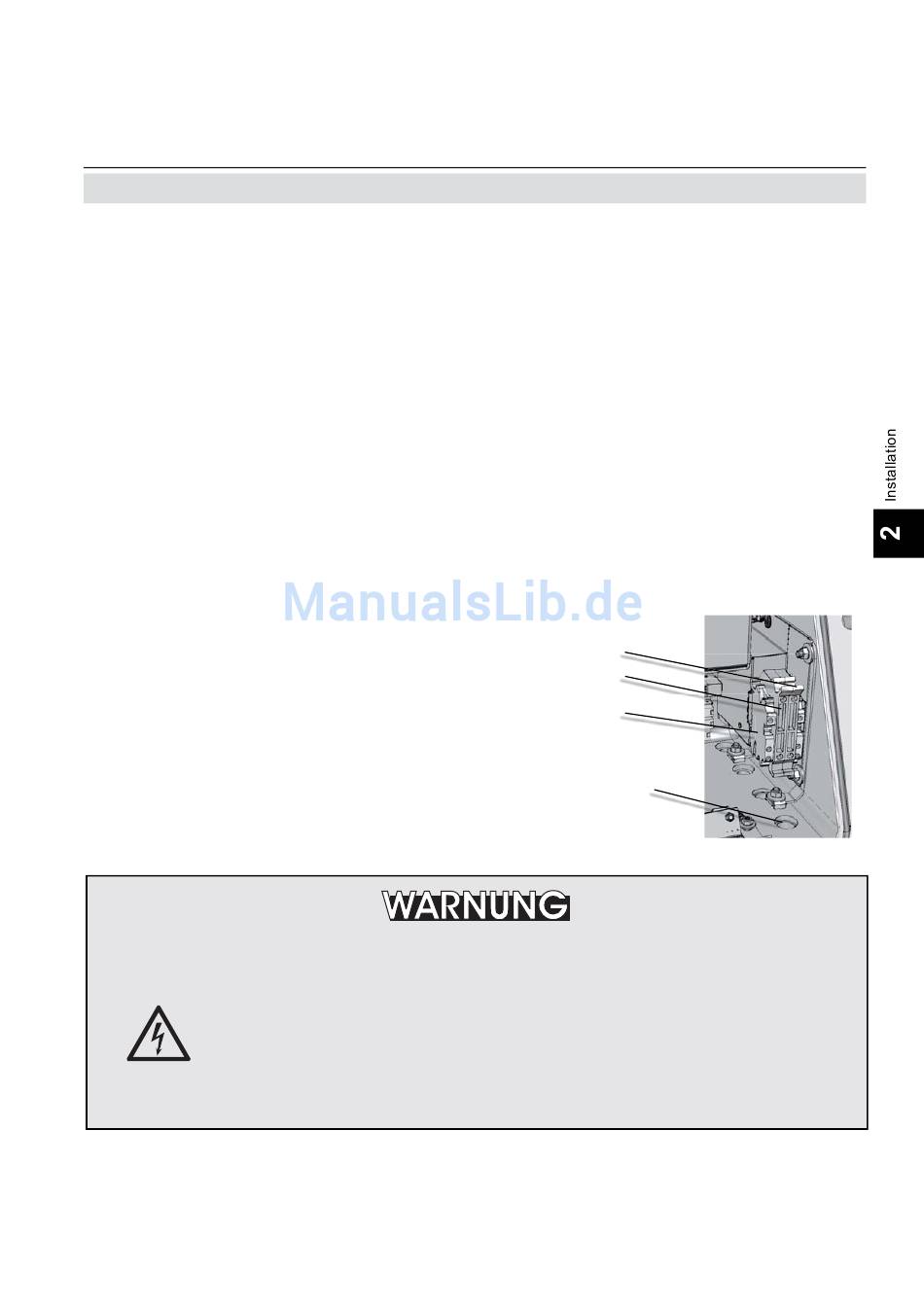

Abb. 2-13: Netzkabelanschluss
