4.3 Vapor Recovery Applikation - Spezielle Informationen
4.3.2

Austauschanweisungen

Zum Austausch des Konvertermaterials:
• beachten Sie alle Sicherheitsanweisun-
gen und -maßnahmen zum Ausschalten
des Analysators
• lesen Sie den Hinweis zur Wartezeit vor
dem Öffnen auf der Gehäusefrontseite
und warten Sie die Zeit ab
• lösen Sie die Flanschschrauben undöff-
nen Sie vorsichtig Frontklappe des Ana-
lysators (Hohes Gewicht! Klappe nicht
beschädigen!)
Der Konverter befi ndet sich hinter einer Me-
tallhaube, die mithilfe einer Sechskantmutter
und einer Blechlasche befestigt ist (Abb. 4-5).
Lösen, aber nicht entfernen, Sie die Mutter so
weit, dass Sie die Haube etwas nach oben
schieben können, bis die Lasche frei ist und
Sie die Haube entnehmen können (Abb. 4-5).
Unter der Haube befi ndet sich eine Heizta-
sche (Fig. 4-6).
Innerhalb der Heiztasche befi n-
den sich Heizelemente!
Zugängliche Bauteile können im-
mer noch berührungsgefährlich
heiß sein!
Emerson Process Management GmbH & Co. OHG
X-STREAM X2FD
1
2
1: Anschlussklemmen
2: Metallhaube

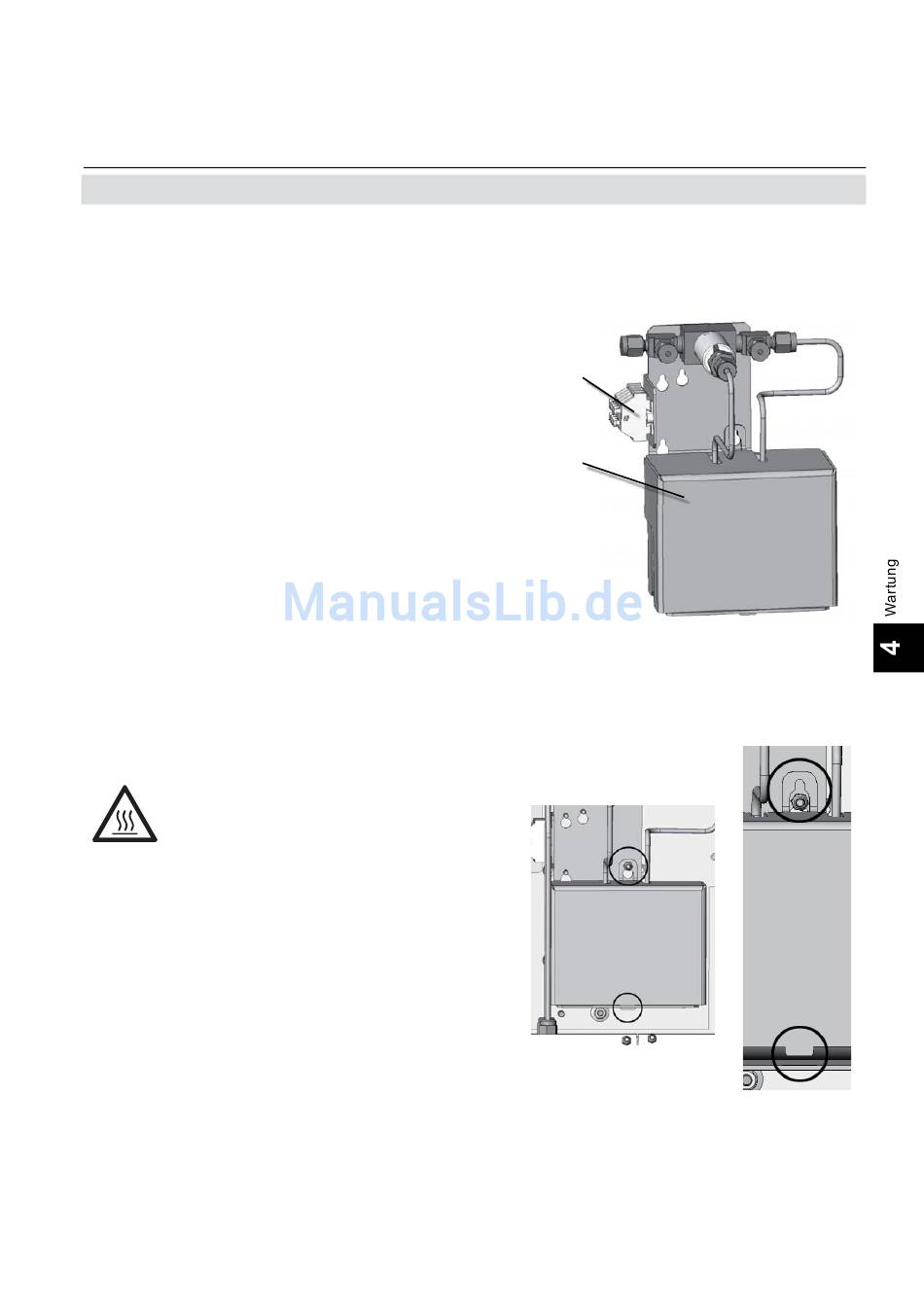

Abb. 4-4: Konverterbaugruppe

Abb. 4-5: Konverterbaugruppe, Details
