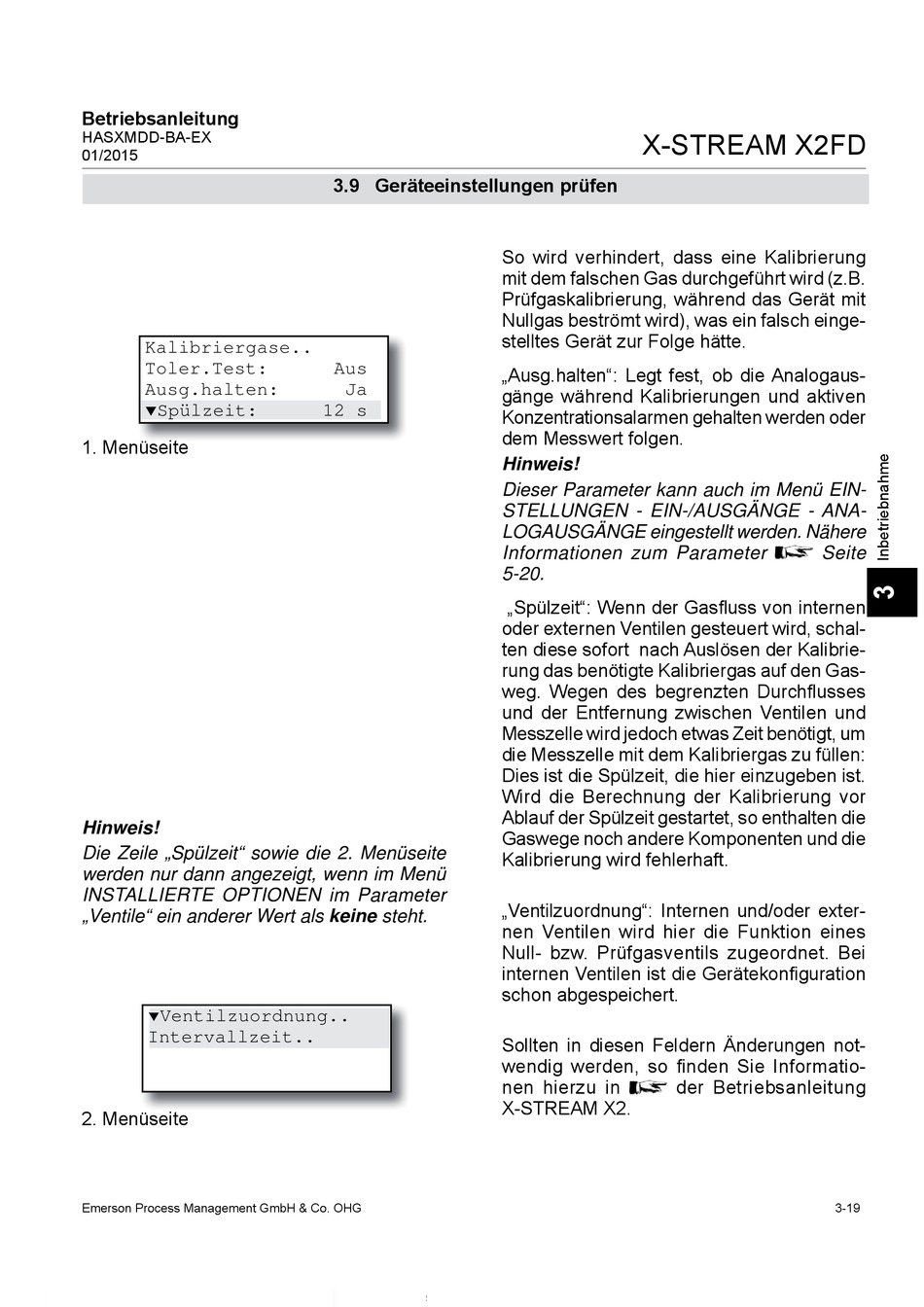

Xstream X2FD Betriebsanleitung Seite 79

Betriebsanleitung
HASXMDD-BA-EX
01/2015
Kalibriergase..
Toler.Test:
Ausg.halten:
  Spülzeit: Spülzeit:
1. Menüseite
Hinweis!
Die Zeile „Spülzeit" sowie die 2. Menüseite
werden nur dann angezeigt, wenn im Menü
INSTALLIERTE OPTIONEN im Parameter
„Ventile" ein anderer Wert als keine steht.
  Ventilzuordnung.. Ventilzuordnung..
Intervallzeit.. Intervallzeit..
2. Menüseite
Emerson Process Management GmbH & Co. OHG
3.9 Geräteeinstellungen prüfen
Aus
Ja
12 s 12 s
X-STREAM X2FD
So wird verhindert, dass eine Kalibrierung
mit dem falschen Gas durchgeführt wird (z.B.
Prüfgaskalibrierung, während das Gerät mit
Nullgas beströmt wird), was ein falsch einge-
stelltes Gerät zur Folge hätte.
„Ausg.halten": Legt fest, ob die Analogaus-
gänge während Kalibrierungen und aktiven
Konzentrationsalarmen gehalten werden oder
dem Messwert folgen.
Hinweis!
Dieser Parameter kann auch im Menü EIN-
STELLUNGEN - EIN-/AUSGÄNGE - ANA-
LOGAUSGÄNGE eingestellt werden. Nähere
Informationen zum Parameter
5-20.
„Spülzeit": Wenn der Gasfl uss von internen
oder externen Ventilen gesteuert wird, schal-
ten diese sofort nach Auslösen der Kalibrie-
rung das benötigte Kalibriergas auf den Gas-
weg. Wegen des begrenzten Durchfl usses
und der Entfernung zwischen Ventilen und
Messzelle wird jedoch etwas Zeit benötigt, um
die Messzelle mit dem Kalibriergas zu füllen:
Dies ist die Spülzeit, die hier einzugeben ist.
Wird die Berechnung der Kalibrierung vor
Ablauf der Spülzeit gestartet, so enthalten die
Gaswege noch andere Komponenten und die
Kalibrierung wird fehlerhaft.
„Ventilzuordnung": Internen und/oder exter-
nen Ventilen wird hier die Funktion eines
Null- bzw. Prüfgasventils zugeordnet. Bei
internen Ventilen ist die Gerätekonfi guration
schon abgespeichert.
Sollten in diesen Feldern Änderungen not-
wendig werden, so fi nden Sie Informatio-
nen hierzu in der Betriebsanleitung
X-STREAM X2.
Seite
3-19
