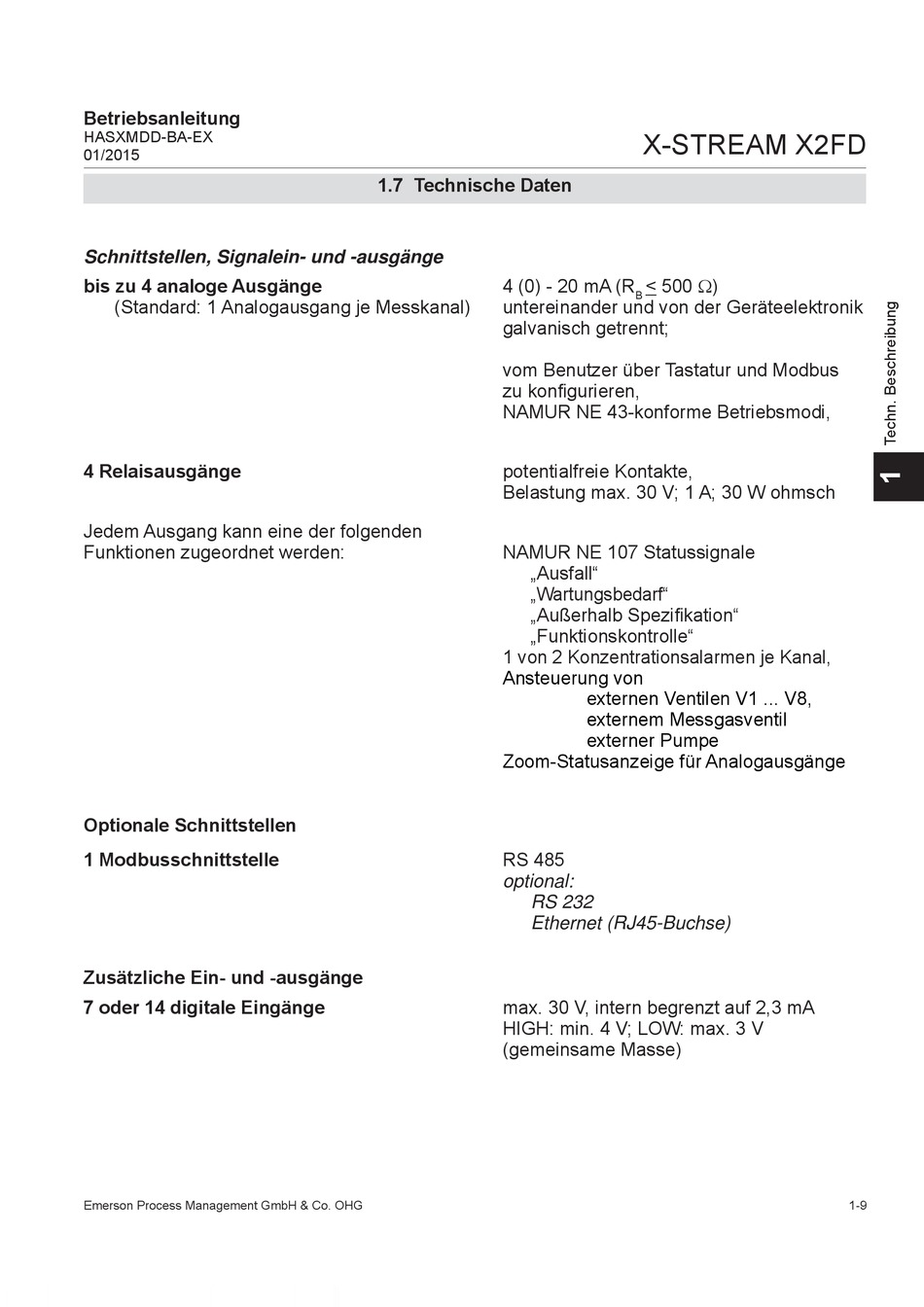

Xstream X2FD Betriebsanleitung Seite 27

Betriebsanleitung
HASXMDD-BA-EX
01/2015
Schnittstellen, Signalein- und -ausgänge
bis zu 4 analoge Ausgänge
(Standard: 1 Analogausgang je Messkanal)
4 Relaisausgänge
Jedem Ausgang kann eine der folgenden
Funktionen zugeordnet werden:
Optionale Schnittstellen
1 Modbusschnittstelle
Zusätzliche Ein- und -ausgänge
7 oder 14 digitale Eingänge
Emerson Process Management GmbH & Co. OHG
1.7 Technische Daten
4 (0) - 20 mA (R
untereinander und von der Geräteelektronik
galvanisch getrennt;
vom Benutzer über Tastatur und Modbus
zu konfi gurieren,
NAMUR NE 43-konforme Betriebsmodi,
potentialfreie Kontakte,
Belastung max. 30 V; 1 A; 30 W ohmsch
NAMUR NE 107 Statussignale
„Ausfall"
„Wartungsbedarf"
„Außerhalb Spezifi kation"
„Funktionskontrolle"
1 von 2 Konzentrationsalarmen je Kanal,
Ansteuerung von
Zoom-Statusanzeige für Analogausgänge
RS 485
optional:
RS 232
Ethernet (RJ45-Buchse)
max. 30 V, intern begrenzt auf 2,3 mA
HIGH: min. 4 V; LOW: max. 3 V
(gemeinsame Masse)
X-STREAM X2FD
< 500 )
B
externen Ventilen V1 ... V8,
externem Messgasventil
externer Pumpe
1-9
