X-STREAM X2FD
1.3 Schutzmaßnahmen im Detail
Das Aluminiumguss-Gehäuse besteht aus
zwei Teilen, Unterteil und Deckel, die durch
Scharniere verbunden sind.
Der Bereich, wo die beiden Teile in Kontakt
sind, funktioniert als Flansch und löscht
Flammen, die in den engen Zwischenraum
eindringen. Bevor das Gerät in Betrieb ge-
nommen werden kann, muss das Gehäuse
geschlossen und mit den 20 auf dem Flansch
verteilten Schrauben gesichert werden.Die
einzigen Öffnungen, die das Gehäuse durch-
dringen, sind Gewinde, die für die Gas- sowie
Kabelein- und -ausgänge benötigt werden.
Alle Gewinde stellen einen Flammenpfad dar,
dessen Länge dafür sorgt, dass evtl. eindrin-
gende Flammen gelöscht werden, bevor sie
die externe Atmosphäre erreichen.
Je nach Messanwendung stellt das Gerät
bis zu 8 Gasein- und -auslässe zur Ver-
fügung, jeweils von einer zugelassenen
Flammensperre geschützt. Sie sind an
der Unterseite des Gehäuses angebracht.
Zwei Verschraubungsgrößen ermöglichen
den Anschluss von Gasleitungen mit einem
Außendurchmesser von 3,18 mm (
bzw. 6,35mm ( ⁄ Zoll). Statt der 6,35-mm-
1
4
Version kann auch ein Klemmring für 6 mm-

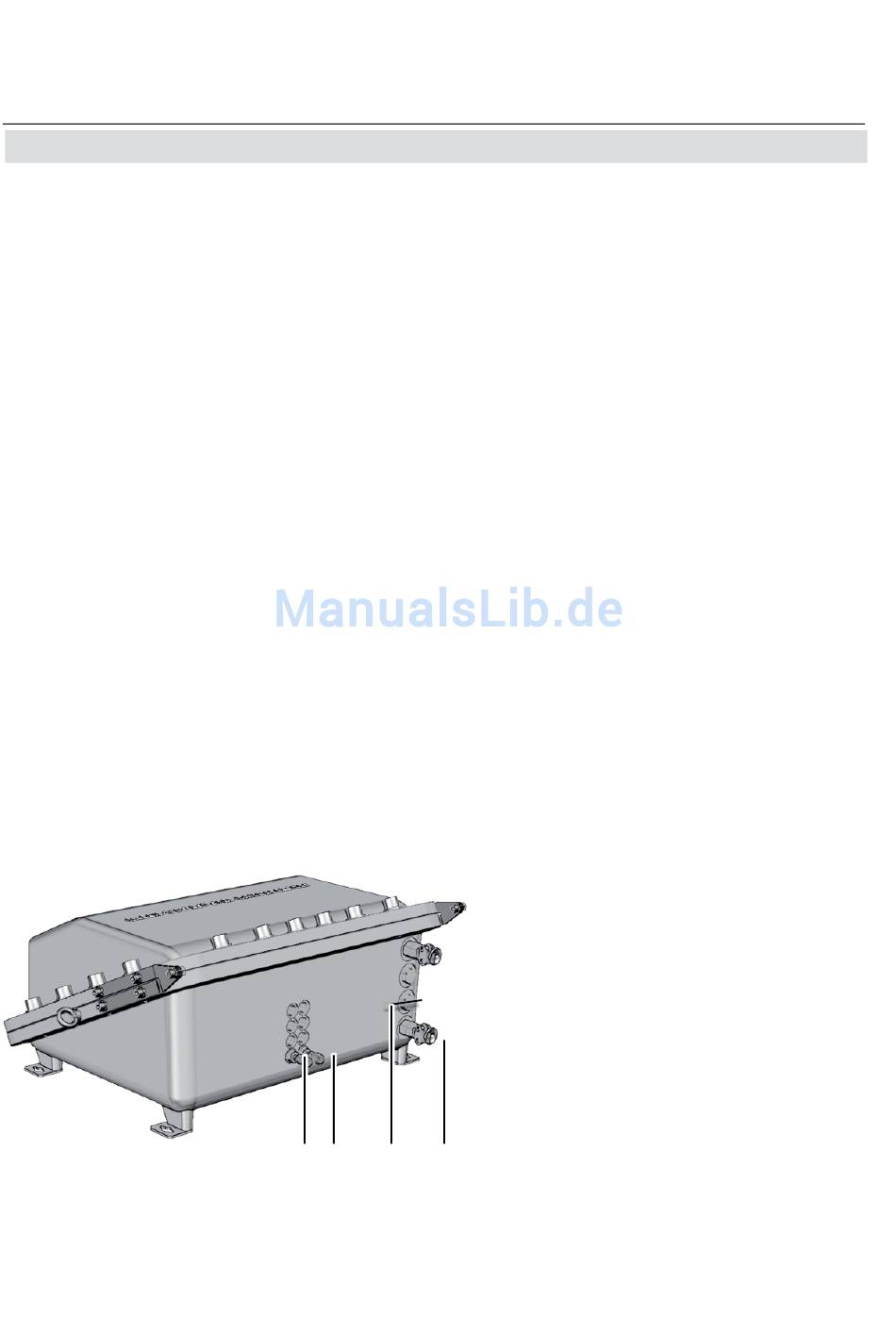

Abb. 1-2: Unteransicht

1-2
1.3 Schutzmaßnahmen im Detail
⁄ Zoll)
1
8
1 2 3 4
Leitungen eingesetzt werden. Nicht ver-
wendete Öffnungen sind mit zertifi zierten
Verschlussstopfen verschlossen.
Kabel werden durch bis zu 4 Kabeleinlässe,
die sich an der unteren rechten Seite befi n-
den, in das Gehäuse eingeführt.
Für den Betrieb in Nordamerika (CSA-Zulas-
sung) werden Kabeleinführungen („Conduits")
und Gewindeadapter (metrisch auf NPT)
eingesetzt.
Unbenutzte Gewinde müssen mit Stopfen
verschlossen werden, bevor das Gerät in
Betrieb gesetzt wird, um den Schutz vor Ex-
plosionen zu gewährleisten.
Alle Gewinde wirken als Flammenpfade,
deren Auslegung sicherstellt, dass im Fal-
le einer internen Explosion Flammen vor
Erreichen der umgebenden Atmosphäre
gelöscht werden. Aus diesem Grund dür-
fen Gewinde am Gehäuse nicht beschädigt
werden!
Hinweis!
In der X-STREAM X2 Betriebsanleitung fi nden
Sie weitere Informationen über gemeinsame
Merkmale der X-STREAM Gasanalysatoren.
1: Verschlossen, wenn nicht verwendet
(Stopfen im Zertifi kat mitzertifi ziert)
2: Gasanschluss (Teil der Flammensperre)
3: Verschlussstopfen
4: Kabelverschraubungen (oder Conduits)
Emerson Process Management GmbH & Co. OHG
Betriebsanleitung
HASXMDD-BA-EX
01/2015
