X-STREAM X2FD
Signal:
Unt.Skal:
Ob.Skal:
  Zoom.. Zoom..
Eintrag
0/4 mA
20 mA
Komp1, Komp2, Komp3, Komp4
Temp1, Temp2, Temp3, Temp4
Druck1, Druck2, Druck3, Druck4
D.Flu1, D.Flu2, D.Flu3, D.Flu4
Zoom-K1, Zoom-K2, Zoom-K3, Zoom-K4
3-24

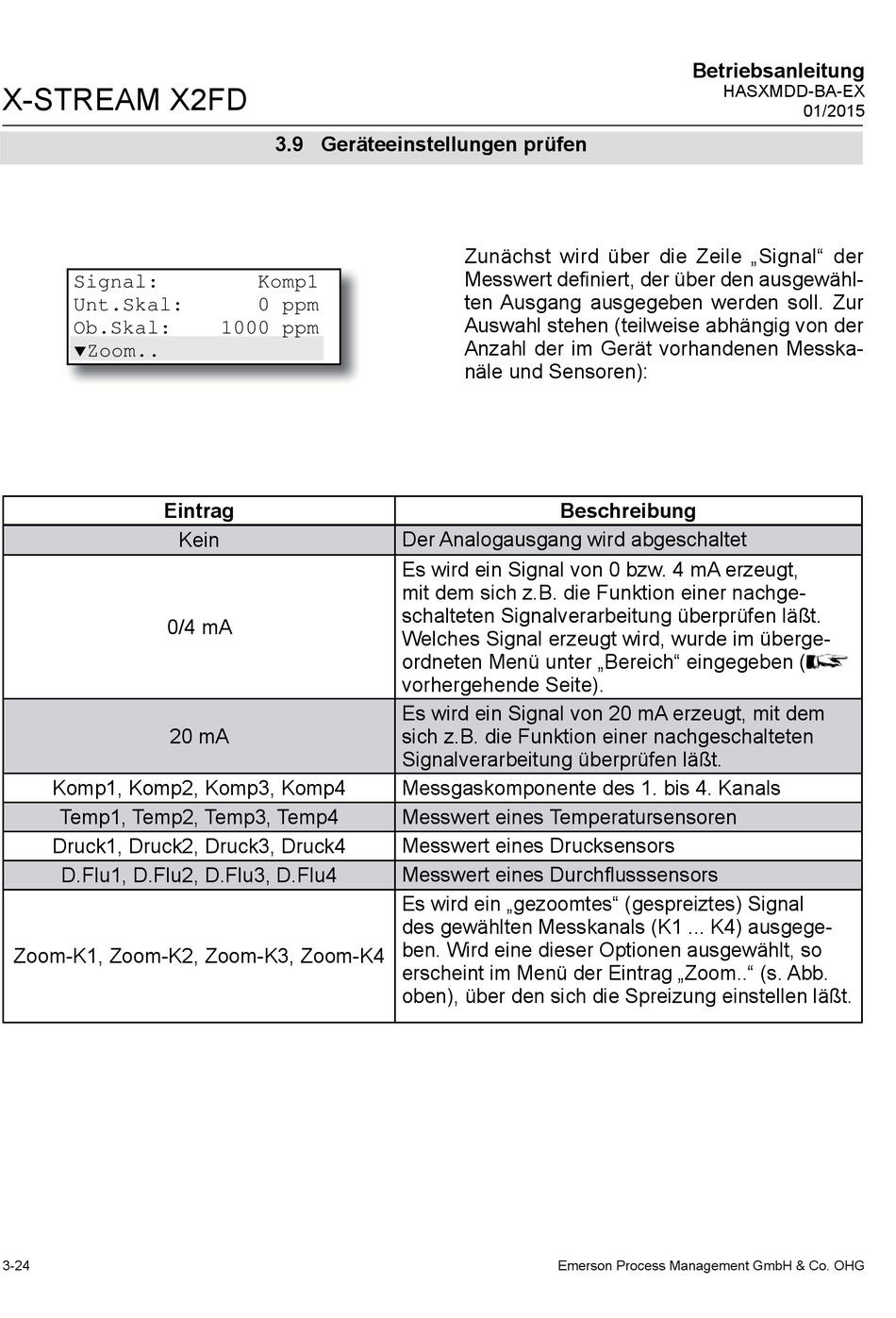

3.9 Geräteeinstellungen prüfen
Komp1
0 ppm
1000 ppm pp
Kein
Zunächst wird über die Zeile „ Signal" der
Messwert defi niert, der über den ausgewähl-
ten Ausgang ausgegeben werden soll. Zur
Auswahl stehen (teilweise abhängig von der
Anzahl der im Gerät vorhandenen Messka-
näle und Sensoren):
Beschreibung
Der Analogausgang wird abgeschaltet
Es wird ein Signal von 0 bzw. 4 mA erzeugt,
mit dem sich z.B. die Funktion einer nachge-
schalteten Signalverarbeitung überprüfen läßt.
Welches Signal erzeugt wird, wurde im überge-
ordneten Menü unter „Bereich" eingegeben (
vorhergehende Seite).
Es wird ein Signal von 20 mA erzeugt, mit dem
sich z.B. die Funktion einer nachgeschalteten
Signalverarbeitung überprüfen läßt.
Messgaskomponente des 1. bis 4. Kanals
Messwert eines Temperatursensoren
Messwert eines Drucksensors
Messwert eines Durchfl usssensors
Es wird ein „gezoomtes" (gespreiztes) Signal
des gewählten Messkanals (K1 ... K4) ausgege-
ben. Wird eine dieser Optionen ausgewählt, so
erscheint im Menü der Eintrag „Zoom.." (s. Abb.
oben), über den sich die Spreizung einstellen läßt.
