4.3 Vapor Recovery Applikation - Spezielle Informationen

4.3 Vapor Recovery Applikation - Spezielle Informationen
Wartezeit auf dem Warnschild auf der Frontseite des Analysators beachten!
Nicht unter Spannung öffnen!
Stellen Sie vor dem Öffnen sicher, dass externe Stromkreise abgeschaltet
oder abgeklemmt wurden!
Die Wartezeit stellt sicher, dass
die Temperatur heißer Bauteile
unter die der Temperaturklasse
des Analysators absinken!
Berührbare Bauteile können im-
mer noch berührunggefährlich
heiß sein!
X2FD Analysatoren für Vapor Recovery Appli-
kationen (Messung von CH
sind ausgestattet mit zusätzlichen Komponen-
ten und besitzen eine spezielle Konfi guration:
• Unterhalb von zwei IR Messkanälen sitzt
eine Konverterbaugruppe, thermostatisiert
auf ca. 270 °C.
• Innen an der Fronttür befi ndet sich ein
zweites Netzteil sowie eine Leiterkarte
zur Temperaturregelung des Konverters.
Ein Übertemperaturschutz begrenzt die Tem-
peratur des Konverters im Fehlerfall.
Im Inneren der Konverterbaugruppe befi ndet
sich ein kleiner Edelstahlzylinder, der gefüllt ist
mit Konvertermaterial. Dieses Material ist Ver-
brauchsmaterial und muss bei ungenügender
Konvertereffi zienz ausgetauscht werden:
Emerson Process Management GmbH & Co. OHG
EXPLOSIONSGEFAHR DURCH HEISSE BAUTEILE
und nicht-CH ),
4 4
X-STREAM X2FD
5
1: IR Messung
2: Hochtemperatur Konverterbaugruppe
3: Zusätzliche Temoeraturregelung
4: Zusätzliches Netzteil
5: Übertemperaturschalter

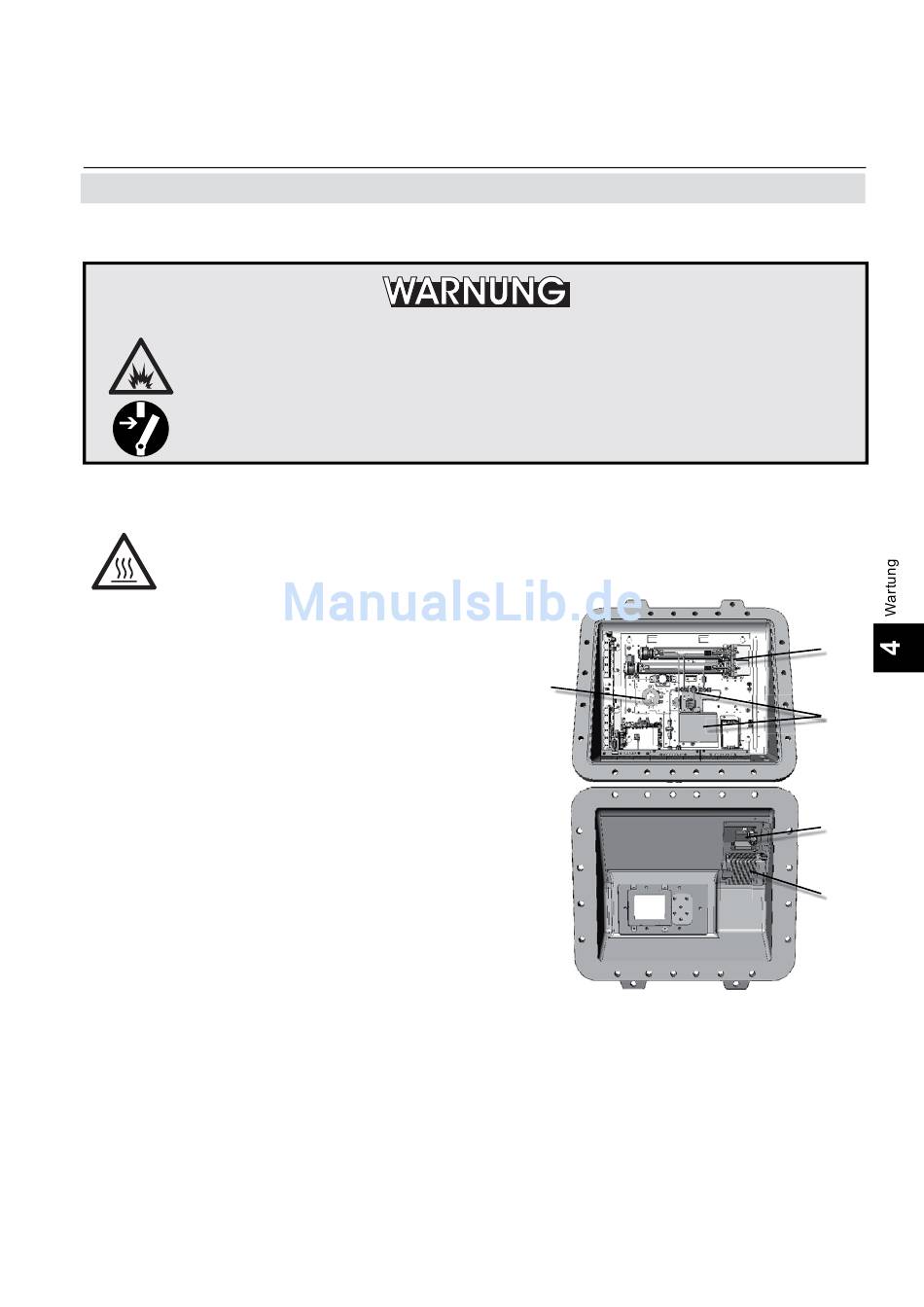

Abb. 4-3: Vapor Recovery Applikation Aufbau

1
2
3
4
4-9
