Gasanschlüsse sind außen an der Unterseite
des Geräts zugänglich. Die Anzahl und An-
ordnung der Gasein- und -ausgänge hängen
ab von der Gerätkonfi guration und sind auf
einem Schild im Inneren des Analysators
angegeben.
2.4.1

Besondere Bedingungen

2.4.1.1 Gehäusespülung, z.B. zur Messung geringer Konzentrationen
Gefahr des Überdrucks bei internen Gaswegelecks!
Beachten Sie, dass die maximal zulässige Gesamtdurchfl uss von Spülgas
und höchstem Messgasdurchfl uss auf 2 l/min begrenzt werden muss!
Beachten Sie auch die Besonderen Bedingungen für den sicheren Betrieb
( 2-6 und
Das Spülmedium muss über eine eigene
Flammensperre zugeführt, sowie über eine
weitere Flammensperre (Entlüftungsvorrich-
tung) abgeführt werden.
Anschluss der Entlüftung:
Bei Verwendung von Inertgas kann die Ent-
lüftung in die Umgebung des Analysators er-
folgen. Wird Luft verwendet, darf sie nur dann
in die Umgebung des Analysators erfolgen,
wenn die gemessenen Gaskonzentrationen
unterhalb 25 % UEG liegen. Andernfalls ist sie
in einen sicheren Bereich zu verlegen!
Emerson Process Management GmbH & Co. OHG
2.4 Anschluss der Gasleitungen
EXPLOSIONSGEFAHR
S-6) !

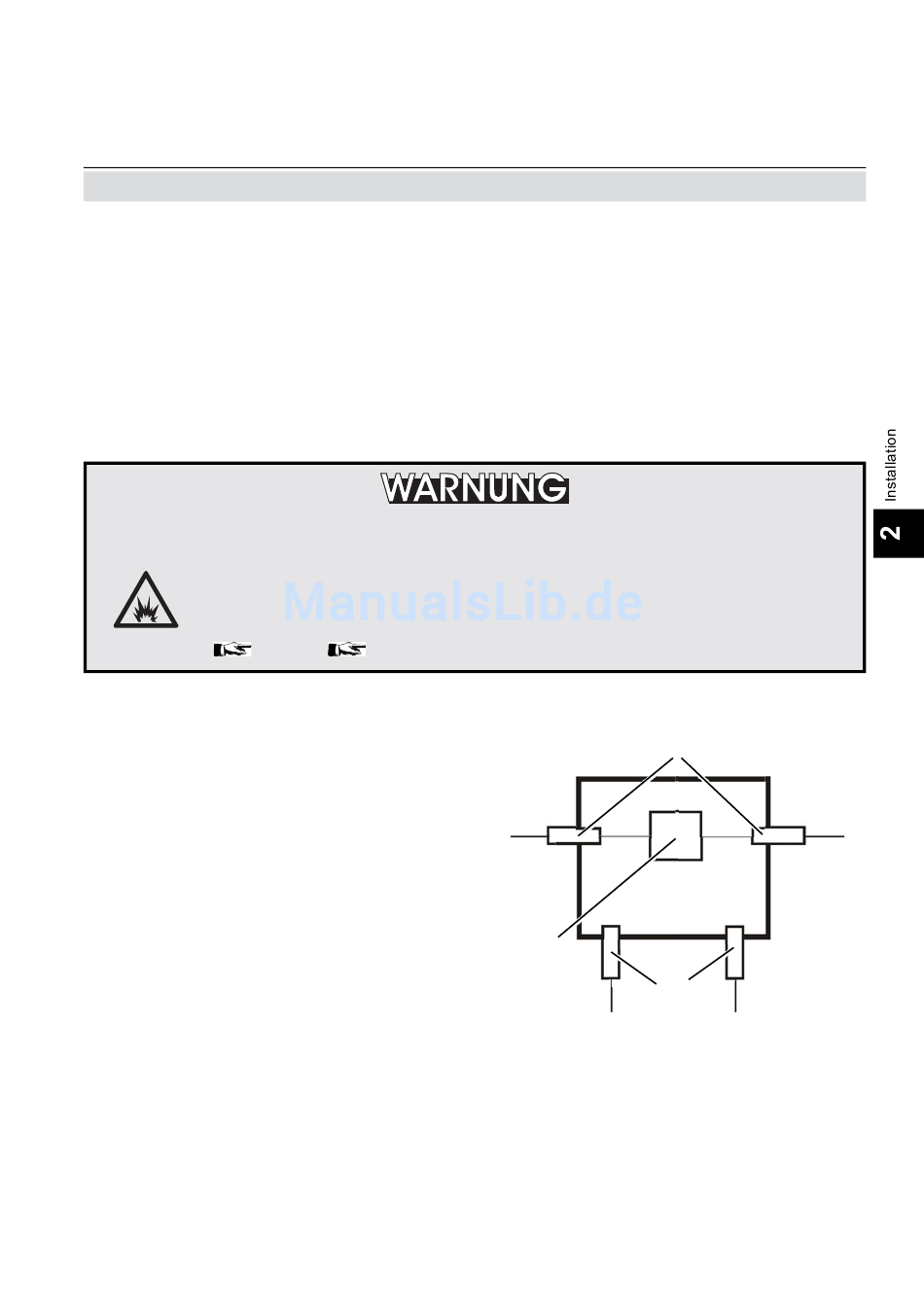

Abb. 2-5: 1-Kanal-Analysator mit Gehäusespülung (Beispiel)
X-STREAM X2FD
Um die Installation zu vereinfachen, empfeh-
len wir, die Gasleitungen so zu kennzeichnen
wie auf dem Schild. So werden Verwechse-
lungen vermieden, etwa bei der Neuinstallati-
on oder nachdem der Analysator abgekoppelt
werden musste.
1
2
3
1: Flammensperren für Gasweg
2: Messsystem
3: Flammensperren für Spülgasein- und -auslass
2-7
