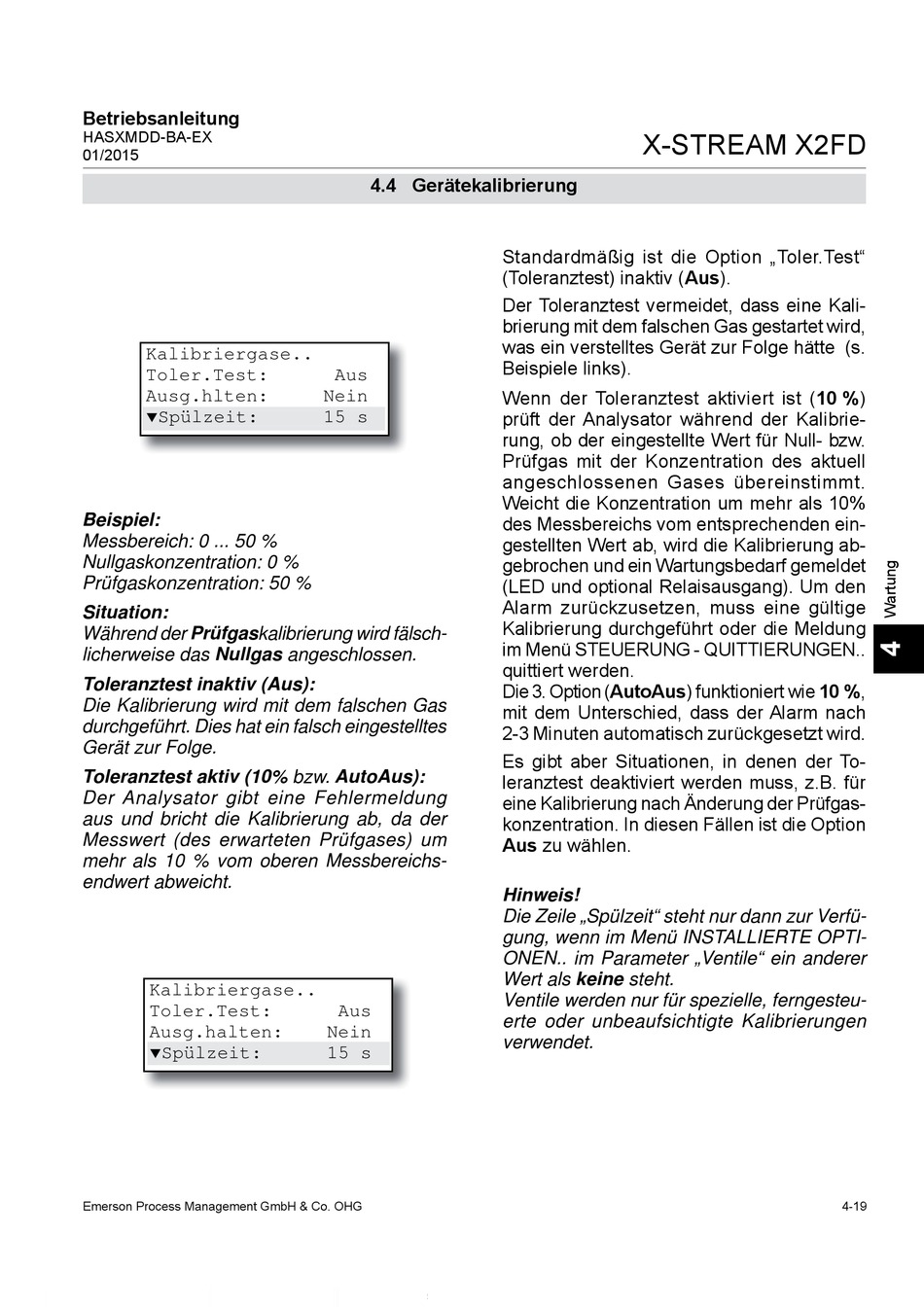

Xstream X2FD Betriebsanleitung Seite 115

Betriebsanleitung
HASXMDD-BA-EX
01/2015
Kalibriergase..
Toler.Test:
Ausg.hlten:
  Spülzeit: Spülzeit:
Beispiel:
Messbereich: 0 ... 50 %
Nullgaskonzentration: 0 %
Prüfgaskonzentration: 50 %
Situation:
Während der Prüfgaskalibrierung wird fälsch-
licherweise das Nullgas angeschlossen.
Toleranztest inaktiv (Aus):
Die Kalibrierung wird mit dem falschen Gas
durchgeführt. Dies hat ein falsch eingestelltes
Gerät zur Folge.
Toleranztest aktiv (10% bzw. AutoAus):
Der Analysator gibt eine Fehlermeldung
aus und bricht die Kalibrierung ab, da der
Messwert (des erwarteten Prüfgases) um
mehr als 10 % vom oberen Messbereichs-
endwert abweicht.
Kalibriergase..
Toler.Test:
Ausg.halten:
  Spülzeit: Spülzeit:
Emerson Process Management GmbH & Co. OHG
4.4 Gerätekalibrierung
Aus
Nein
15 s 15 s
Aus
Nein
15 s 15 s
X-STREAM X2FD
Standardmäßig ist die Option „Toler.Test"
( Toleranztest) inaktiv (Aus).
Der Toleranztest vermeidet, dass eine Kali-
brierung mit dem falschen Gas gestartet wird,
was ein verstelltes Gerät zur Folge hätte (s.
Beispiele links).
Wenn der Toleranztest aktiviert ist (10 %)
prüft der Analysator während der Kalibrie-
rung, ob der eingestellte Wert für Null- bzw.
Prüfgas mit der Konzentration des aktuell
angeschlossenen Gases übereinstimmt.
Weicht die Konzentration um mehr als 10%
des Messbereichs vom entsprechenden ein-
gestellten Wert ab, wird die Kalibrierung ab-
gebrochen und ein Wartungsbedarf gemeldet
(LED und optional Relaisausgang). Um den
Alarm zurückzusetzen, muss eine gültige
Kalibrierung durchgeführt oder die Meldung
im Menü STEUERUNG - QUITTIERUNGEN..
quittiert werden.
Die 3. Option (AutoAus) funktioniert wie 10 %,
mit dem Unterschied, dass der Alarm nach
2-3 Minuten automatisch zurückgesetzt wird.
Es gibt aber Situationen, in denen der To-
leranztest deaktiviert werden muss, z.B. für
eine Kalibrierung nach Änderung der Prüfgas-
konzentration. In diesen Fällen ist die Option
Aus zu wählen.
Hinweis!
Die Zeile „Spülzeit" steht nur dann zur Verfü-
gung, wenn im Menü INSTALLIERTE OPTI-
ONEN.. im Parameter „Ventile" ein anderer
Wert als keine steht.
Ventile werden nur für spezielle, ferngesteu-
erte oder unbeaufsichtigte Kalibrierungen
verwendet.
4-19
