• Oberen Vor- und Hauptalarm einstellen
Werden zwei obere Grenzwerte eingestellt,
ein Grenzwert über dem anderen, wird ein
Voralarm ausgegeben, wenn die gemes-
sene Konzentration den ersten Grenzwert
überschreitet (Bereich B). Werden keine
Korrekturmaßnahmen durchgeführt und die
Konzentration überschreitet den zweiten
Grenzwert (Bereich C), wird ein Hauptalarm
ausgegeben.
Pro Kanal können bis zu zwei Alarme gleich-
zeitig aktiv sein!

Standardmodus:

Ein ausgelöster Alarm läßt das zugeordnete
Relais anziehen.
Einstellungen:
• Pegel 1 > Pegel 2
• Pegel 1-Funktion: Oben
• Pegel 2-Funktion: Oben
FehlerSicher-Modus:
Ein ausgelöster Alarm läßt das zugeordnete
Relais abfallen.
Einstellungen:
• Pegel 1 > Pegel 2
• Pegel 1-Funktion: Oben FS
• Pegel 2-Funktion: Oben FS
Solange ein Alarm aktiv ist, erscheint eine
entsprechende Meldung in der 4. Zeile der
Messwertanzeige.
Emerson Process Management GmbH & Co. OHG
3.9 Geräteeinstellungen prüfen
Zustand des Relais
Statusmeldung auf Frontplatte

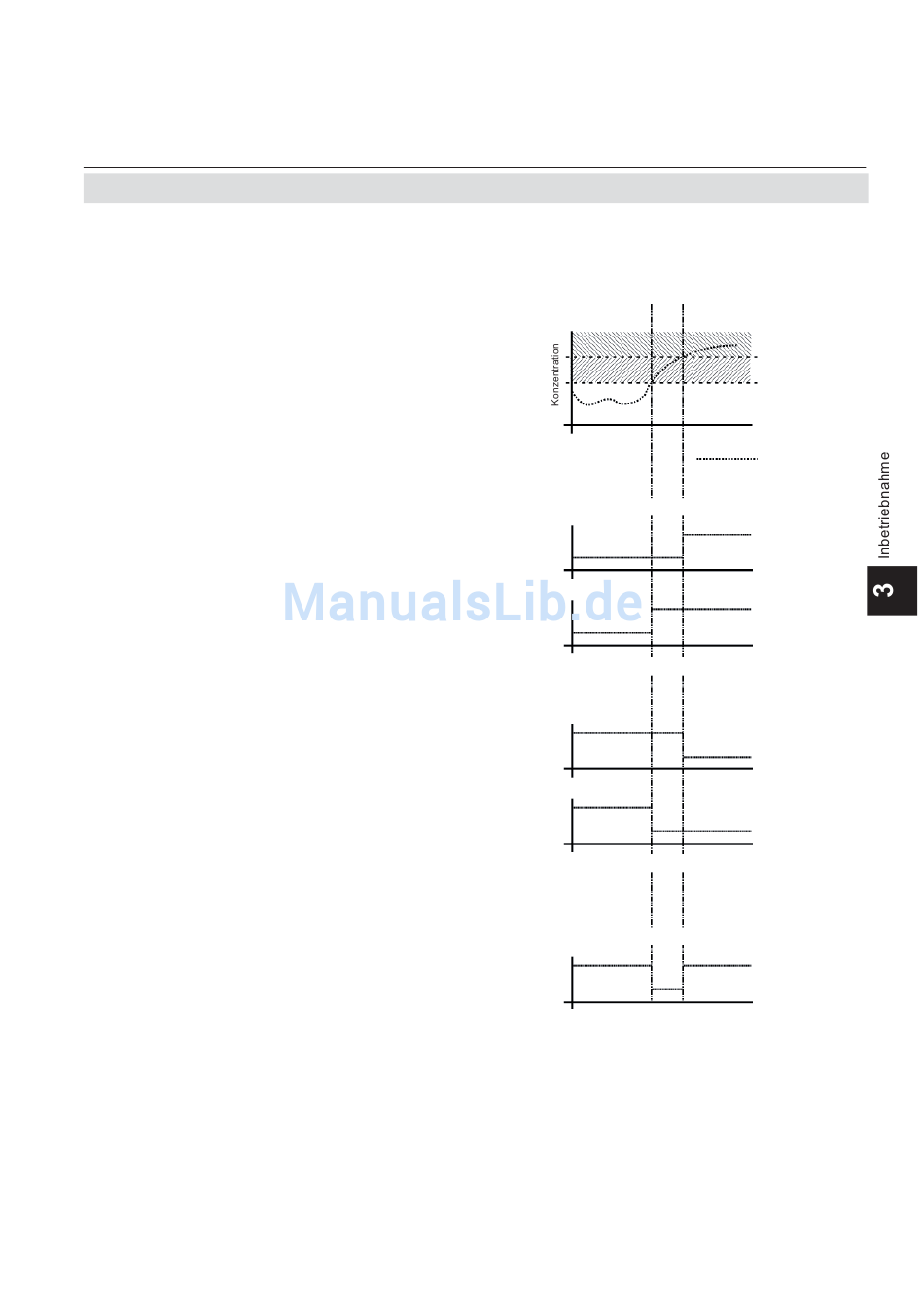

Abb. 3-4: Obere Vor- und Hauptalarme

X-STREAM X2FD
A B
Angezogen
Abgefallen
Angezogen
Abgefallen
Standardmodus
Angezogen
Abgefallen
Angezogen
Abgefallen
FehlerSicher-Modus
An
Aus
C
Hauptalarmgrenzwert
Voralarmgrenzwert
Zeit
Konzentrationsverlauf
Hauptalarm steigend
Voralarm steigend
Hauptalarm steigend
Voralarm steigend
