X-STREAM X2FD
4.3 Vapor Recovery Applikation - Spezielle Informationen
11. Schließen Sie die offenen Gasleitungen
wieder an das Ventil an (Abb. 4-9). Ziehen
Sie die Überwurfmuttern sorgfältig fest.
12. Wir empfehlen, nun einen Lecktest durch-
zuführen (
diesem Zeitpunkt etwaige Lecks leichter
lokalisieren lassen, als nach beendeter
Montage!
13. Verschließen Sie die Heiztasche indem
Sie die Verschlussschnur um die Haken
legen (Abb. 4-10).
14. Setzen Sie die Metallhaube so auf, dass
beim Herunterschieben die untere Lasche
in den zugehörigen Schlitz greift und
gleichzeitig die Sechskantmutter über der
oberen Lasche sitzt (Abb. 4-11).
15. Befestigen Sie die Haube mithilfe der
Mutter.
16. Stellen Sie sicher, dass alle Verbindun-
gen ordnungsgemäß hergestellt wurden.
Schließen Sie den Analysator. Verriegeln
Sie die Frontklappe mit ALLEN 20 Schrau-
ben.
Anzugsdrehmoment:
17. Fertig!
4-14
Seite 3-2), da sich zu
25 Nm

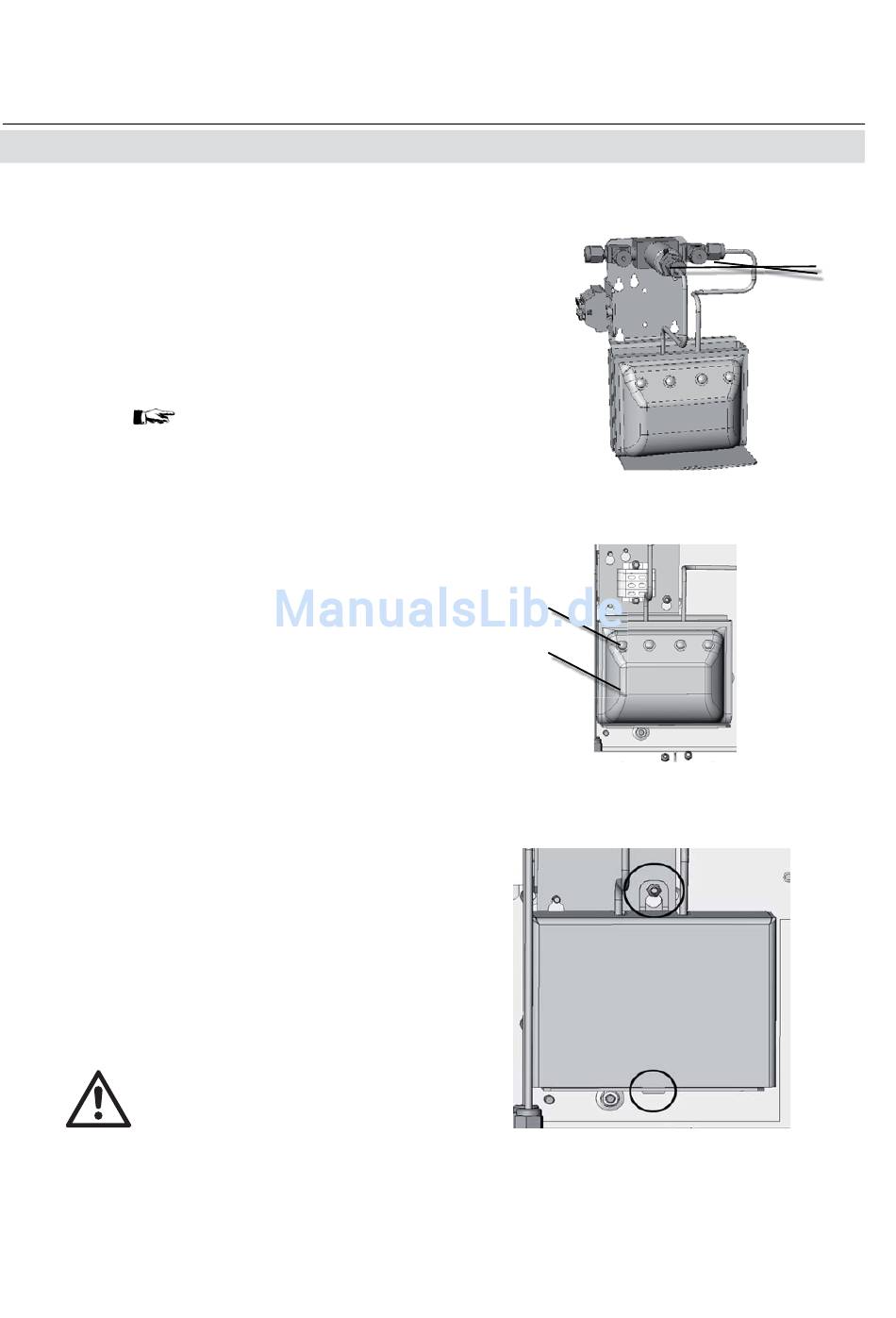

Abb. 4-9: Heiztasche in der Baugruppe

2
1
Abb. 4-10: Heiztasche
Abb. 4-11: Metallhaube
Emerson Process Management GmbH & Co. OHG
Betriebsanleitung
HASXMDD-BA-EX
01/2015
1
1: Überwurf-
muttern
1: Heiztasche
2: Haken
(8 St)
