Optionaler Modbus RJ45-Anschluss
Wenn vorhanden, befi ndet sich der optionale
RJ45-Anschluss auf der Hauptplatine BKS im
oberen Teil des Geräts.
Um diesen Anschluss zu verwenden, muss
ein Kabel ohne Steckverbinder durch den
Kabeleingang geführt werden.
Wenn sich das offene Ende im Gerät befi ndet,
kann der Stecker installiert werden:
Wir empfehlen den VARIOSUB RJ45 QUICK-
ON Steckverbinder (PHOENIX CONTACT),
der mit dem Gerät geliefert wird und kein
Spezialwerkzeug erfordert. Zur Installation
wird auf die separate Anleitung verwiesen,
die zusammen mit dem Steckverbinder ge-
liefert wird.
Pin 1
Pin Nr.
1
2
3
6
andere

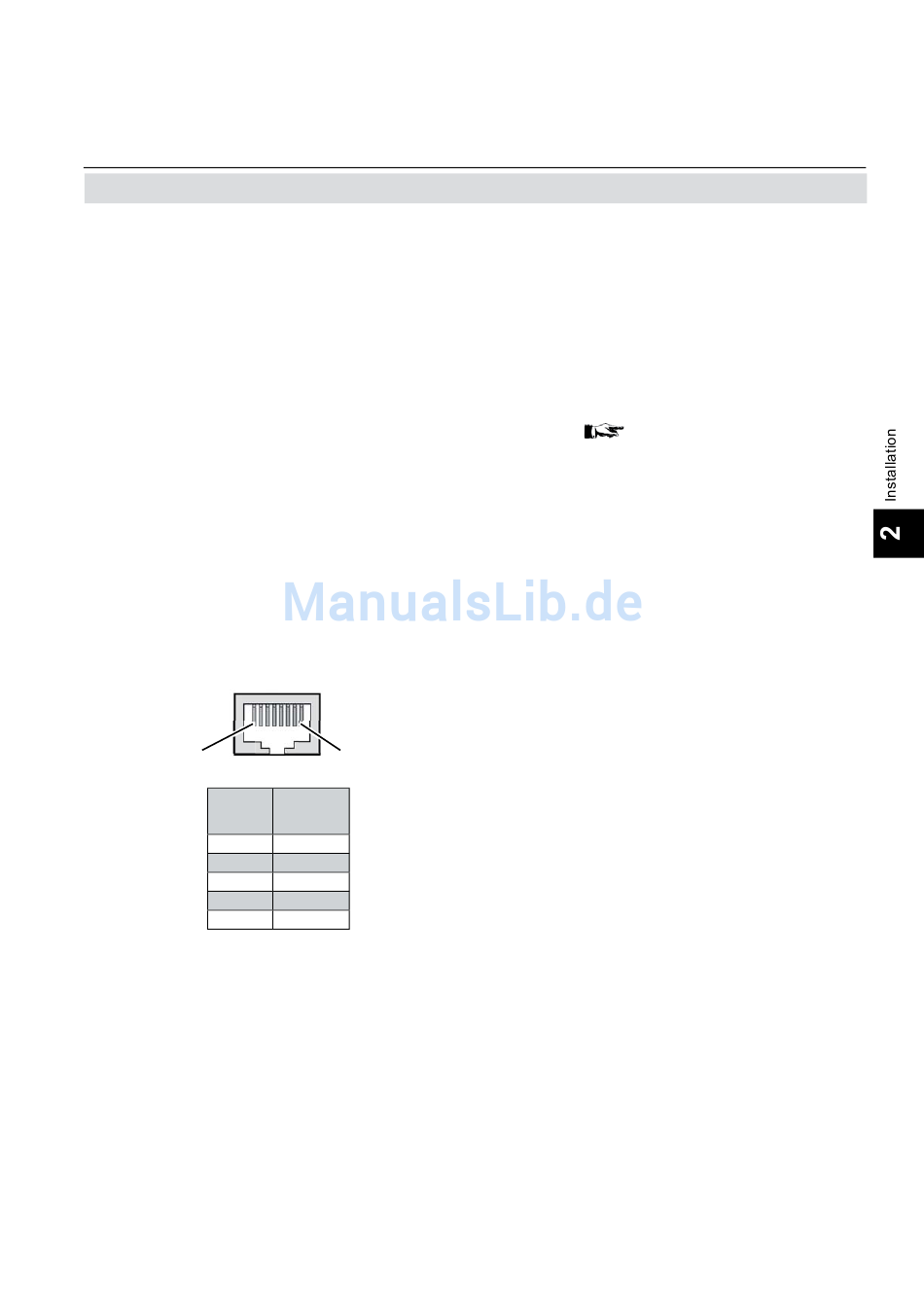

Abb. 2-11: Modbus - Ethernetanschluss

Emerson Process Management GmbH & Co. OHG
2.5 Installation - Elektrisch
Pin 8
Signal
TX+
TX-
RX+
RX-
nicht verw.
X-STREAM X2FD
Hinweis!
Bitte beachten Sie, dass die Modbus-Schraub-
klemmen( Abb. 2-9) weiterhin installiert,
jedoch ohne Funktion sind!
2-17
