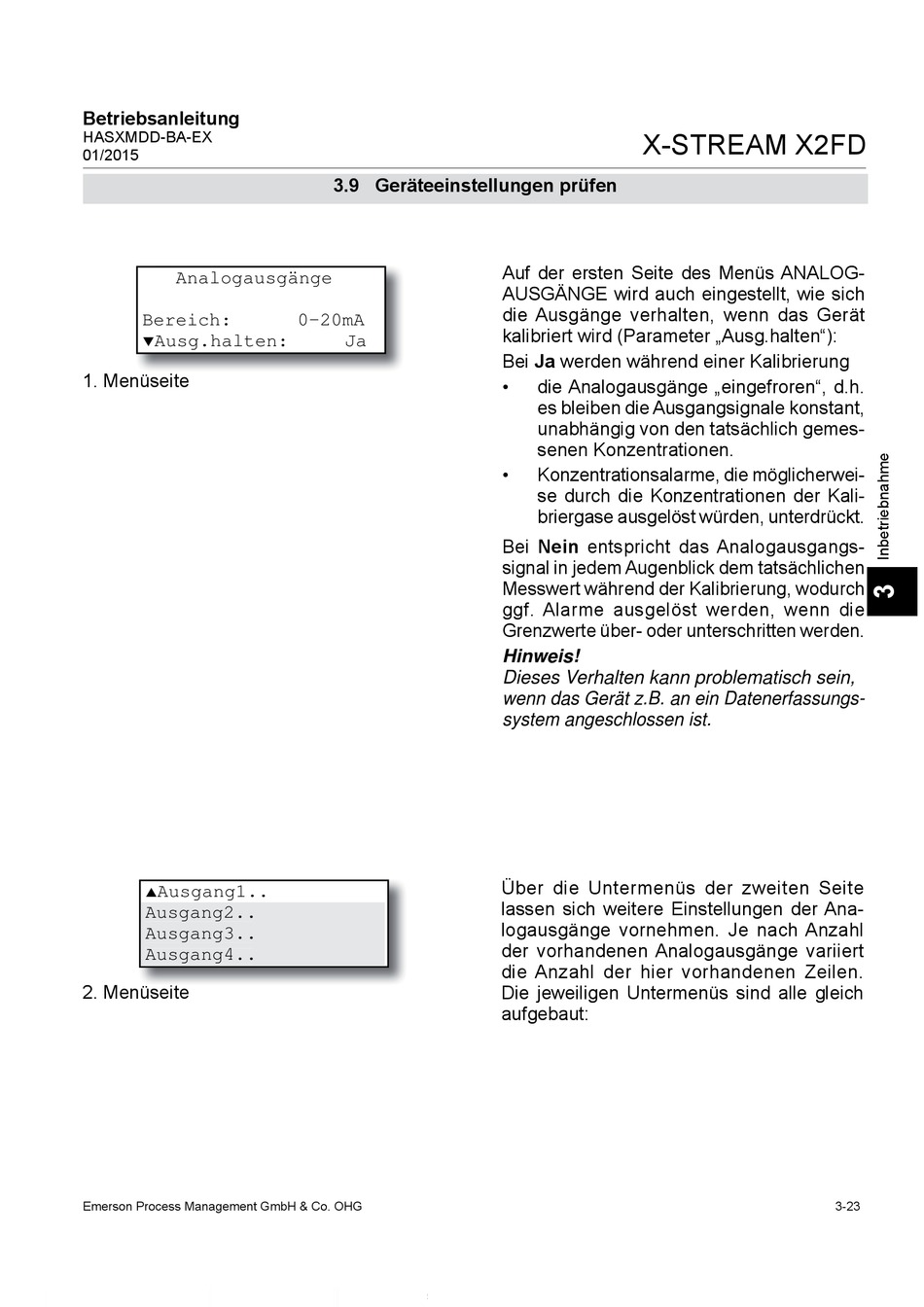

Xstream X2FD Betriebsanleitung Seite 83

Betriebsanleitung
HASXMDD-BA-EX
01/2015
Analogausgänge
Bereich:
 Ausg.halten:
1. Menüseite
 Ausgang1..
Ausgang2.. Ausgang2..
Ausgang3.. Ausgang3..
Ausgang4.. Ausgang4..
2. Menüseite ü it
Emerson Process Management GmbH & Co. OHG
3.9 Geräteeinstellungen prüfen
0-20mA
Ja
X-STREAM X2FD
Auf der ersten Seite des Menüs ANALOG-
AUSGÄNGE wird auch eingestellt, wie sich
die Ausgänge verhalten, wenn das Gerät
kalibriert wird (Parameter „Ausg.halten"):
Bei Ja werden während einer Kalibrierung
• die Analogausgänge „eingefroren", d.h.
es bleiben die Ausgangsignale konstant,
unabhängig von den tatsächlich gemes-
senen Konzentrationen.
• Konzentrationsalarme, die möglicherwei-
se durch die Konzentrationen der Kali-
briergase ausgelöst würden, unterdrückt.
Bei Nein entspricht das Analogausgangs-
signal in jedem Augenblick dem tatsächlichen
Messwert während der Kalibrierung, wodurch
ggf. Alarme ausgelöst werden, wenn die
Grenzwerte über- oder unterschritten werden.
Hinweis!
Dieses Verhalten kann problematisch sein,
wenn das Gerät z.B. an ein Datenerfassungs-
system angeschlossen ist.
Über die Untermenüs der zweiten Seite
lassen sich weitere Einstellungen der Ana-
logausgänge vornehmen. Je nach Anzahl
der vorhandenen Analogausgänge variiert
die Anzahl der hier vorhandenen Zeilen.
Die jeweiligen Untermenüs sind alle gleich
aufgebaut:
3-23
