Der Analysator kann Mithilfe der 4 Aufhänge-
ösen, die auf der Rückseite des Geräts ange-
bracht sind, auf einem Gestell oder an einer
Wand montiert werden.
Empfohlen wird eine aufrechte (senkrechte)
Montage; eine andere Orientierung könnte
die Messergebnisse beeinfl ussen.
Flammensperren mit Gasanschlüssen
(geräteseitige Gewinde: M18 x 1,5)

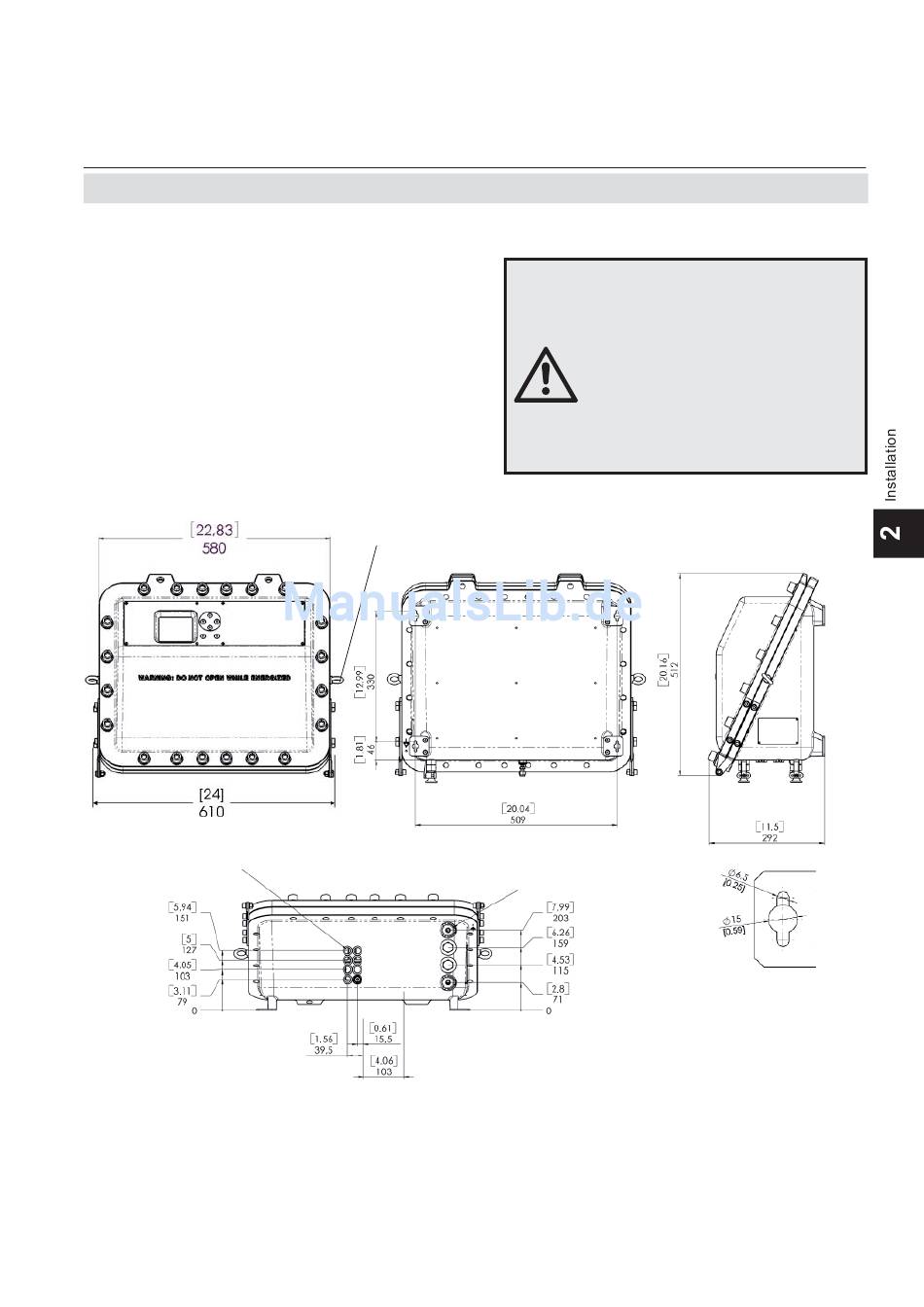

Abb. 2-2: Abmessungen

Emerson Process Management GmbH & Co. OHG
2.2 Installation - Analysator
Transportösen, nach der Installation entfernen
Kabeleinlässe
(geräteseitige Gewinde: M20 x 1,5)
X-STREAM X2FD
WICHTIGER HINWEIS
Bei der Montage des Analysa-
tors muss im Bereich des Flan-
sches ein Abstand von min.
40 mm zu benachbarten mas-
siven Komponenten freigehal-
ten werden, um eine störungs-
freie Funktion des Flansches zu
gewährleisten!
Montageöse
Alle Abmessungen in mm
[Zoll in Klammern]
