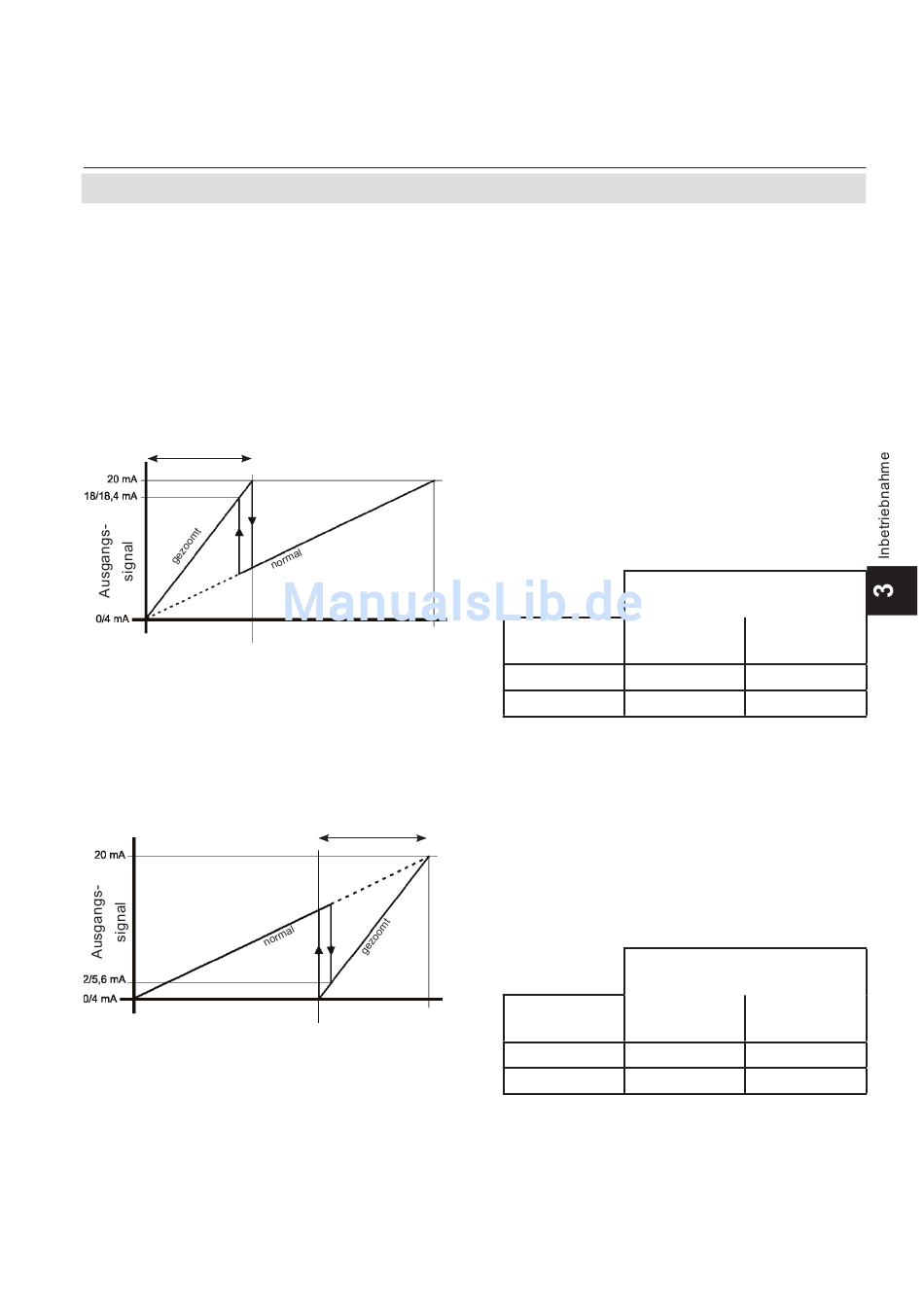

Hinweis!
In beiden nachfolgenden Abbildungen ist der
Parameter „Zoom" auf denselben Wert (ca.
37 %) gesetzt, wird jedoch abhängig von
„Position" einmal von Unt.Skal, und einmal
von Ob.Skal aus angelegt.
Position: Unt.Skal
"Zoom" Parameter
Zoombereich
Umschaltpunkt
Unt.Skal
(Parameter „Zoom"
angelegt von Unt.Skal)
Konzentration
Position: Ob.Skal
Unt.Skal
Konzentration
Emerson Process Management GmbH & Co. OHG
3.9 Geräteeinstellungen prüfen
Ob.Skal
"Zoom" Parameter
Zoombereich
Ob.Skal
Umschaltpunkt
(Parameter „Zoom"
angelegt von Ob.Skal)
X-STREAM X2FD
Zusätzlich bieten X-STREAM-Analysatoren
über den Parameter „Position" die Möglich-
keit, den Zoombereich am oberen oder un-
teren Ende des Messbereichs anzuordnen:
Ist der Parameter auf Unt.Skal gestellt, dann
befi ndet sich der Zoombereich am unteren
Ende des Messbereiches.
Bei automatischer Umschaltung des Ana-
logausgangs wirkt am Umschaltpunkt eine
Hysterese von 10%, bezogen auf die Aus-
gangssignalspanne:
Umschaltpunkt in mA,
gemessen im Zoombereich
Ausgangs- ansteigende
signalspanne Konzentration
0 ... 20 mA 20 mA
4 ... 20 mA 20 mA
Ist der Parameter hingegen auf Ob.Skal ein-
gestellt, so wird der Zoombereich am oberen
Ende des Messbereiches angeordnet.
Auch hier wirkt bei automatischer Umschal-
tung des Analogausgangs am Umschaltpunkt
eine Hysterese von 10%, bezogen auf die
Ausgangssignalspanne:
Umschaltpunkt in mA,
gemessen im Zoombereich
Ausgangs- ansteigende
signalspanne Konzentration
0 ... 20 mA 2 mA
4 ... 20 mA 5,6 mA
abfallende
Konzentration
18 mA
18,4 mA
abfallende
Konzentration
0 mA
4 mA
