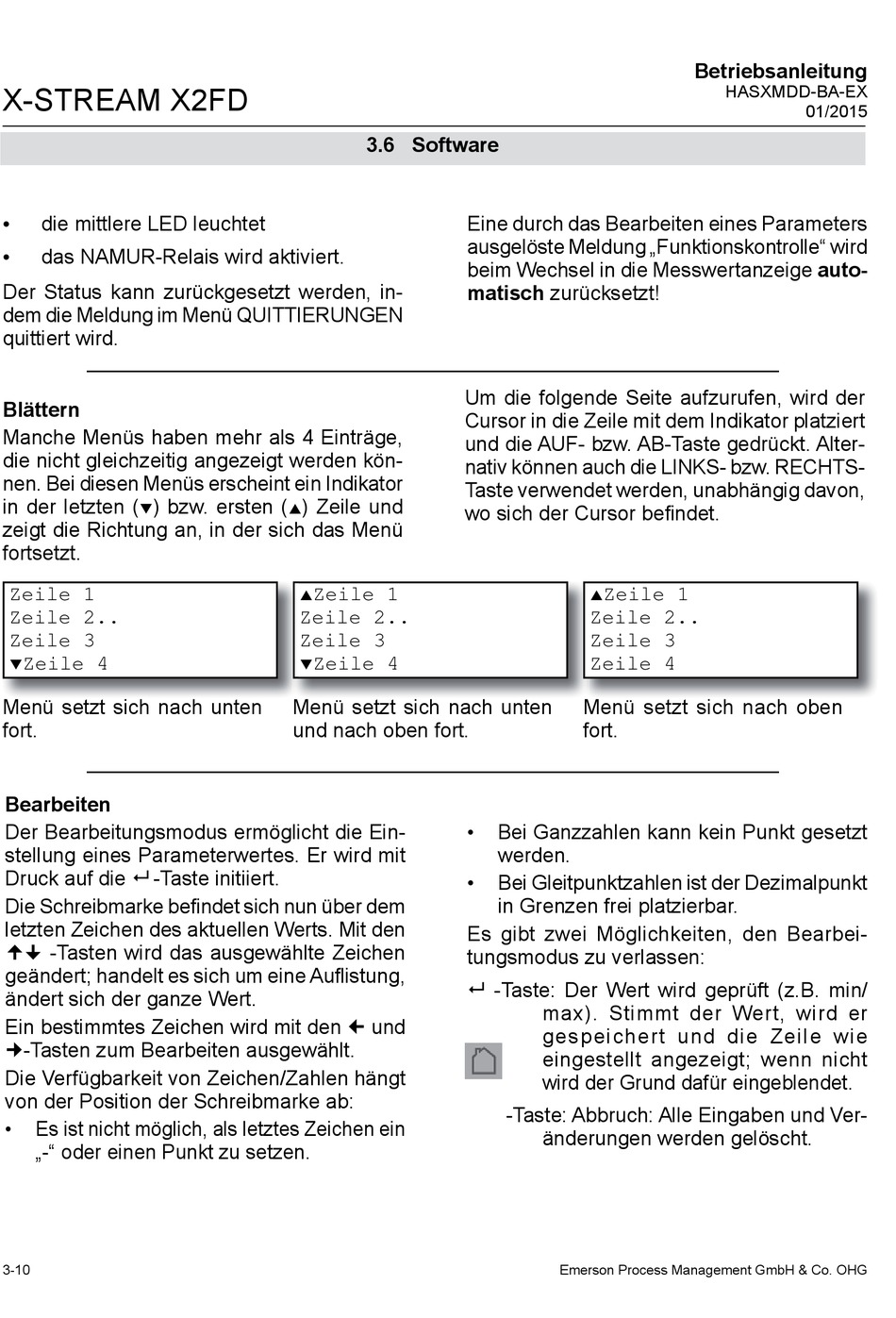

Xstream X2FD Betriebsanleitung Seite 70

X-STREAM X2FD
die mittlere LED leuchtet
•
das NAMUR-Relais wird aktiviert.
•
Der Status kann zurückgesetzt werden, in-
dem die Meldung im Menü QUITTIERUNGEN
quittiert wird.
Blättern
Manche Menüs haben mehr als 4 Einträge,
die nicht gleichzeitig angezeigt werden kön-
nen. Bei diesen Menüs erscheint ein Indikator
in der letzten ( ) bzw. ersten (

zeigt die Richtung an, in der sich das Menü
fortsetzt.
Zeile 1
Zeile 2..
Zeile 3
 Zeile 4
Menü setzt sich nach unten
fort.
Bearbeiten
Der Bearbeitungsmodus ermöglicht die Ein-
stellung eines Parameterwertes. Er wird mit
Druck auf die -Taste initiiert.
Die Schreibmarke befi ndet sich nun über dem
letzten Zeichen des aktuellen Werts. Mit den
 -Tasten wird das ausgewählte Zeichen
geändert; handelt es sich um eine Aufl istung,
ändert sich der ganze Wert.
Ein bestimmtes Zeichen wird mit den  und
-Tasten zum Bearbeiten ausgewählt.
Die Verfügbarkeit von Zeichen/Zahlen hängt
von der Position der Schreibmarke ab:
• Es ist nicht möglich, als letztes Zeichen ein
„-" oder einen Punkt zu setzen.
3-10
3.6 Software
) Zeile und

 Zeile 1
Zeile 2..
Zeile 3
 Zeile 4
Menü setzt sich nach unten
und nach oben fort.
Eine durch das Bearbeiten eines Parameters
ausgelöste Meldung „Funktionskontrolle" wird
beim Wechsel in die Messwertanzeige auto-
matisch zurücksetzt!
Um die folgende Seite aufzurufen, wird der
Cursor in die Zeile mit dem Indikator platziert
und die AUF- bzw. AB-Taste gedrückt. Alter-
nativ können auch die LINKS- bzw. RECHTS-
Taste verwendet werden, unabhängig davon,
wo sich der Cursor befi ndet.
 Zeile 1
Zeile 2..
Zeile 3
Zeile 4
Menü setzt sich nach oben
fort.
• Bei Ganzzahlen kann kein Punkt gesetzt
werden.
• Bei Gleitpunktzahlen ist der Dezimalpunkt
in Grenzen frei platzierbar.
Es gibt zwei Möglichkeiten, den Bearbei-
tungsmodus zu verlassen:
 -Taste: Der Wert wird geprüft (z.B. min/
max). Stimmt der Wert, wird er
gespeichert und die Zeile wie
eingestellt angezeigt; wenn nicht
wird der Grund dafür eingeblendet.
-Taste: Abbruch: Alle Eingaben und Ver-
änderungen werden gelöscht.
Emerson Process Management GmbH & Co. OHG
Betriebsanleitung
HASXMDD-BA-EX
01/2015
