X-STREAM X2FD
Optionalen Potenzialausgleichsleiter an-
schließen
Am Gehäuse des X-STREAM X2FD steht ein
zusätzlicher Anschluss für einen Potenzial-
ausgleichsleiter zur Verfügung. Er befi ndet
sich auf der Rückseite des Flansches des
Grundgehäuses (
Typenschild.
Schraubgewinde: M5 x 10 mm
Leitungsquerschnitt: min. 4 mm²
Der Anschluss des Potenzialausgleichsleiters
muss nach gängiger Ingenieurspraxis ausge-
führt werden (s. Abb unten). Beachten Sie,
dass sich Kontaktkorrosion bilden kann!

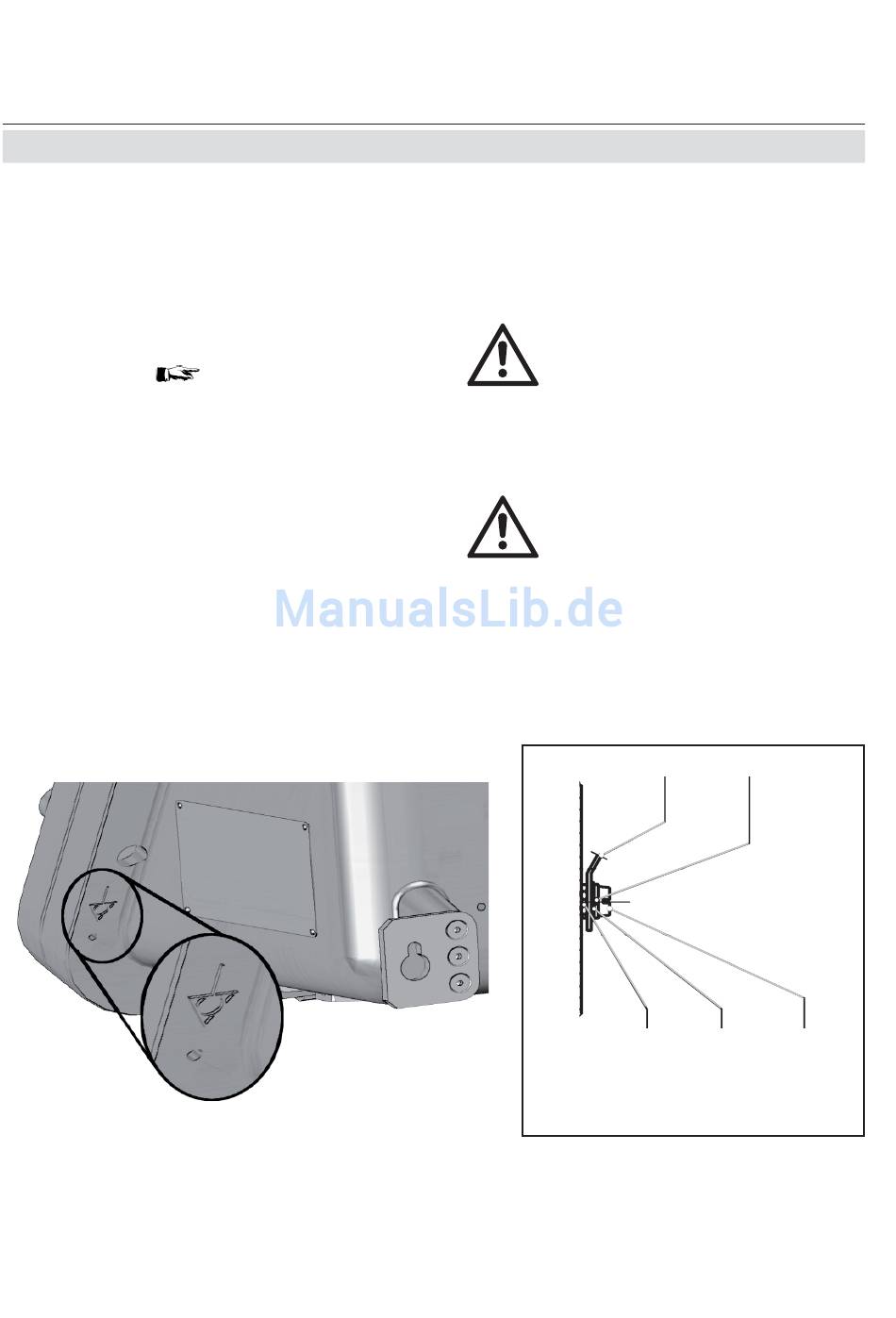

Abb. 2-14: Anschluss für Potenzialausgleichsleiter
2-20
2.5 Installation - Elektrisch
Abb. 2-14), neben dem
Betriebsanleitung
Der Potenzialausgleichsleiter
muss mindestens denselben
Querschnitt aufweisen wie die
Netzanschlussleitung!
Die Gewindetiefe beträgt 10 mm.
Verwenden Sie eine Schraube
mit passender Gewindelänge,
um sicherzustellen, dass der
Ringkabelschuh (2) des Aus-
gleichsleiter fest angeschlos-
sen ist!
2
1
1 Zahnscheibe
2 Ringkabelschuh
3 Scheibe
Emerson Process Management GmbH & Co. OHG
HASXMDD-BA-EX
01/2015
4
3 5
4 Federring
5 Schraube M5
