• Fenster defi nieren
Wird ein Fenster zwischen einem oberen und
unteren Grenzwert defi niert, wird ein Alarm
ausgegeben, wenn die Konzentration den
oberen Grenzwert überschreitet (Bereich D)
oder den unteren Grenzwert unterschreitet
(Bereich B).
Pro Kanal ist immer höchstens ein Alarm
aktiv!
Standardmodus:
Ein ausgelöster Alarm läßt das zugeordnete
Relais anziehen.

Einstellungen:

• Pegel 1 > Pegel 2
• Pegel 1-Funktion: Oben
• Pegel 2-Funktion: Unten
FehlerSicher-Modus:
Ein ausgelöster Alarm läßt das zugeordnete
Relais abfallen.
Einstellungen:
• Pegel 1 > Pegel 2
• Pegel 1-Funktion: Oben FS
• Pegel 2-Funktion: Unten FS
Solange ein Alarm aktiv ist, erscheint eine
entsprechende Meldung in der 4. Zeile der
Messwertanzeige.
3-32
3.9 Geräteeinstellungen prüfen
A B
Zustand des Relais
Angezogen
Abgefallen
Angezogen
Abgefallen
Standardmodus
Angezogen
Abgefallen
Angezogen
Abgefallen
FehlerSicher-Modus
Statusmeldung auf Frontplatte
An
Aus

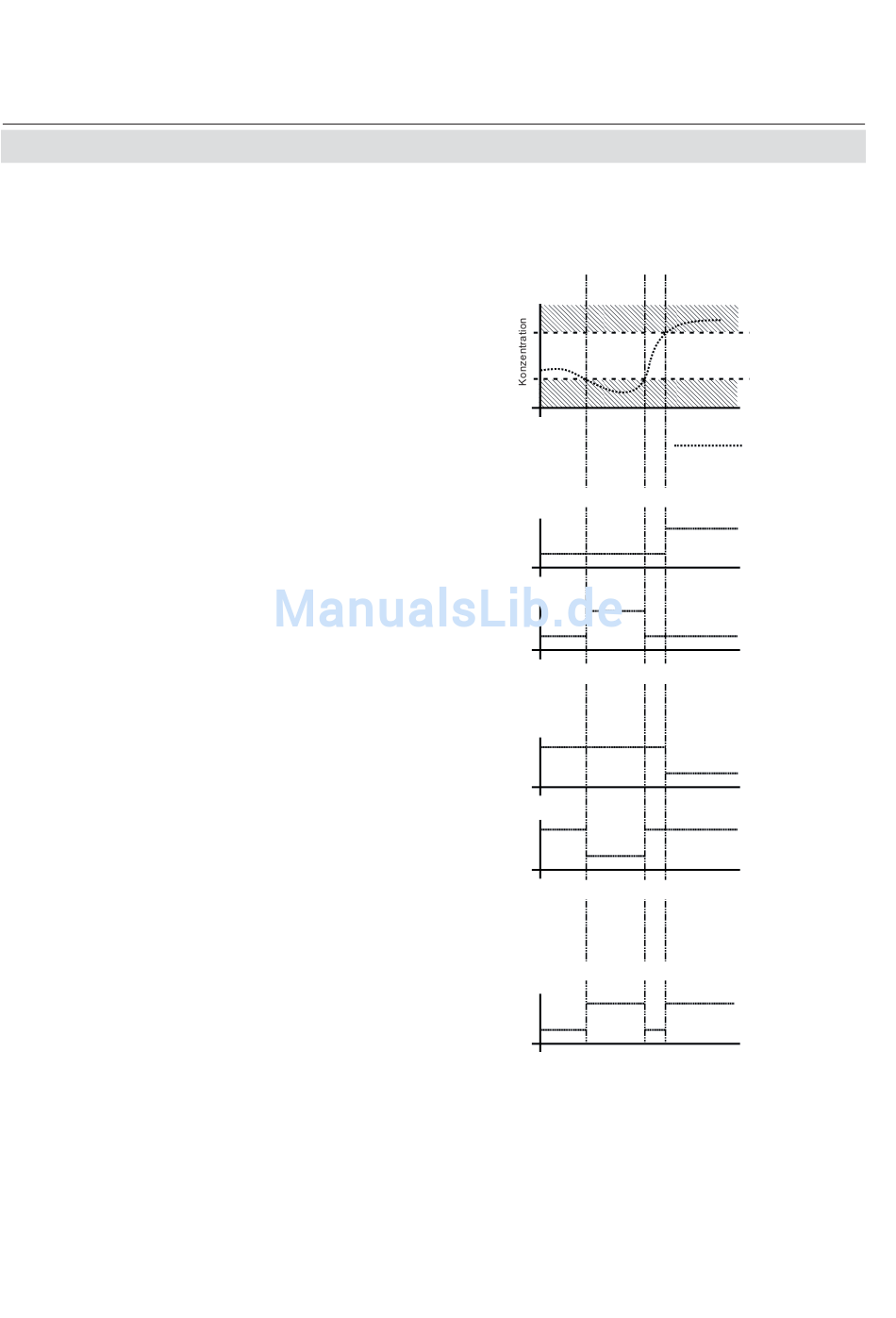

Abb. 3-3: Grenzwerte, die ein Fenster für
gültige Messwerte defi nieren
Emerson Process Management GmbH & Co. OHG
Betriebsanleitung
HASXMDD-BA-EX
01/2015
C D
Grenzwert Oben
Grenzwert Unten
Zeit
Konzentrationsverlauf
