Signal:
Unt.Skal:
Ob.Skal:
  Zoom.. Zoom..
Unt.Skal
Ob.Skal
= 0
<>
MaxBereich
Konzentration
0
Konzentration
Emerson Process Management GmbH & Co. OHG
3.9 Geräteeinstellungen prüfen
Komp1
0 ppm
1000 ppm pp
MaxBereich
Ob.Skal
=
Unt.Skal
MaxBereich
<> 0
X-STREAM X2FD

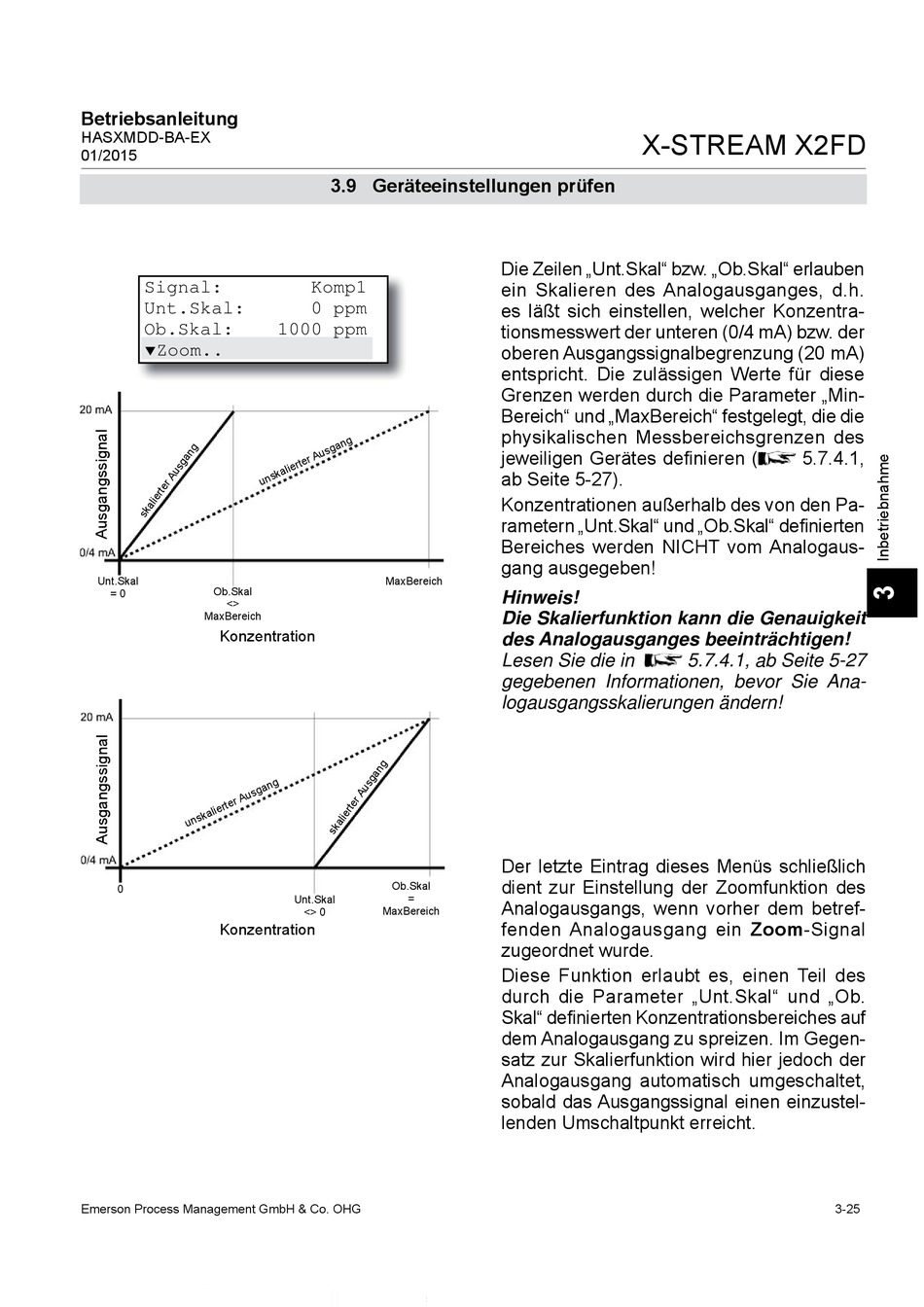

Die Zeilen „ Unt.Skal" bzw. „Ob.Skal" erlauben
ein Skalieren des Analogausganges, d.h.
es läßt sich einstellen, welcher Konzentra-
tionsmesswert der unteren (0/4 mA) bzw. der
oberen Ausgangssignalbegrenzung (20 mA)
entspricht. Die zulässigen Werte für diese
Grenzen werden durch die Parameter „Min-
Bereich" und „MaxBereich" festgelegt, die die
physikalischen Messbereichsgrenzen des
jeweiligen Gerätes defi nieren (
ab Seite 5-27).
Konzentrationen außerhalb des von den Pa-
rametern „Unt.Skal" und „Ob.Skal" defi nierten
Bereiches werden NICHT vom Analogaus-
gang ausgegeben!
Hinweis!
Die Skalierfunktion kann die Genauigkeit
des Analogausganges beeinträchtigen!
Lesen Sie die in
gegebenen Informationen, bevor Sie Ana-
logausgangsskalierungen ändern!
Der letzte Eintrag dieses Menüs schließlich
dient zur Einstellung der Zoomfunktion des
Analogausgangs, wenn vorher dem betref-
fenden Analogausgang ein Zoom-Signal
zugeordnet wurde.
Diese Funktion erlaubt es, einen Teil des
durch die Parameter „Unt.Skal" und „Ob.
Skal" defi nierten Konzentrationsbereiches auf
dem Analogausgang zu spreizen. Im Gegen-
satz zur Skalierfunktion wird hier jedoch der
Analogausgang automatisch umgeschaltet,
sobald das Ausgangssignal einen einzustel-
lenden Umschaltpunkt erreicht.
5.7.4.1,
5.7.4.1, ab Seite 5-27
