4.3 Vapor Recovery Applikation - Spezielle Informationen
4.3.3

Fehlerzustand

Zur Konverterbaugruppe gehört auch ein
unabhägig von der Temperaturregelung arbei-
tender Übertemperaturschutz. Bei einem Aus-
fall der Regelung werden so bei Überschrei-
ten einer Temperatur von ca. 310 °C in der
Heiztasche die Heizelemente abgeschaltet.
Zusätzlich wird ein digitaler Eingang genutzt,
um ein Ausfallstatusignal zu erzeugen.
Der Übertemperaturschalter ist selbstrück-
stellend, sodass nach Unterschreiten der
Aktivierungstemperatur die Heizelemente
wieder eingeschaltet werden. Dies führt im
Fehlerfall zu einer Temperatur von ca. 300 °C
bis 315 °C in der Heiztasche.
Wartezeit auf dem Warnschild auf der Frontseite des Analysators beachten!
Nicht unter Spannung öffnen!
Stellen Sie vor dem Öffnen sicher, dass externe Stromkreise abgeschaltet
oder abgeklemmt wurden!
Die Wartezeit stellt sicher, dass
die Temperatur heißer Bauteile
unter die der Temperaturklasse
des Analysators absinken!
Berührbare Bauteile können im-
mer noch berührunggefährlich
heiß sein!
Emerson Process Management GmbH & Co. OHG
EXPLOSIONSGEFAHR DURCH HEISSE BAUTEILE
1: Übertemperatur-
schutz

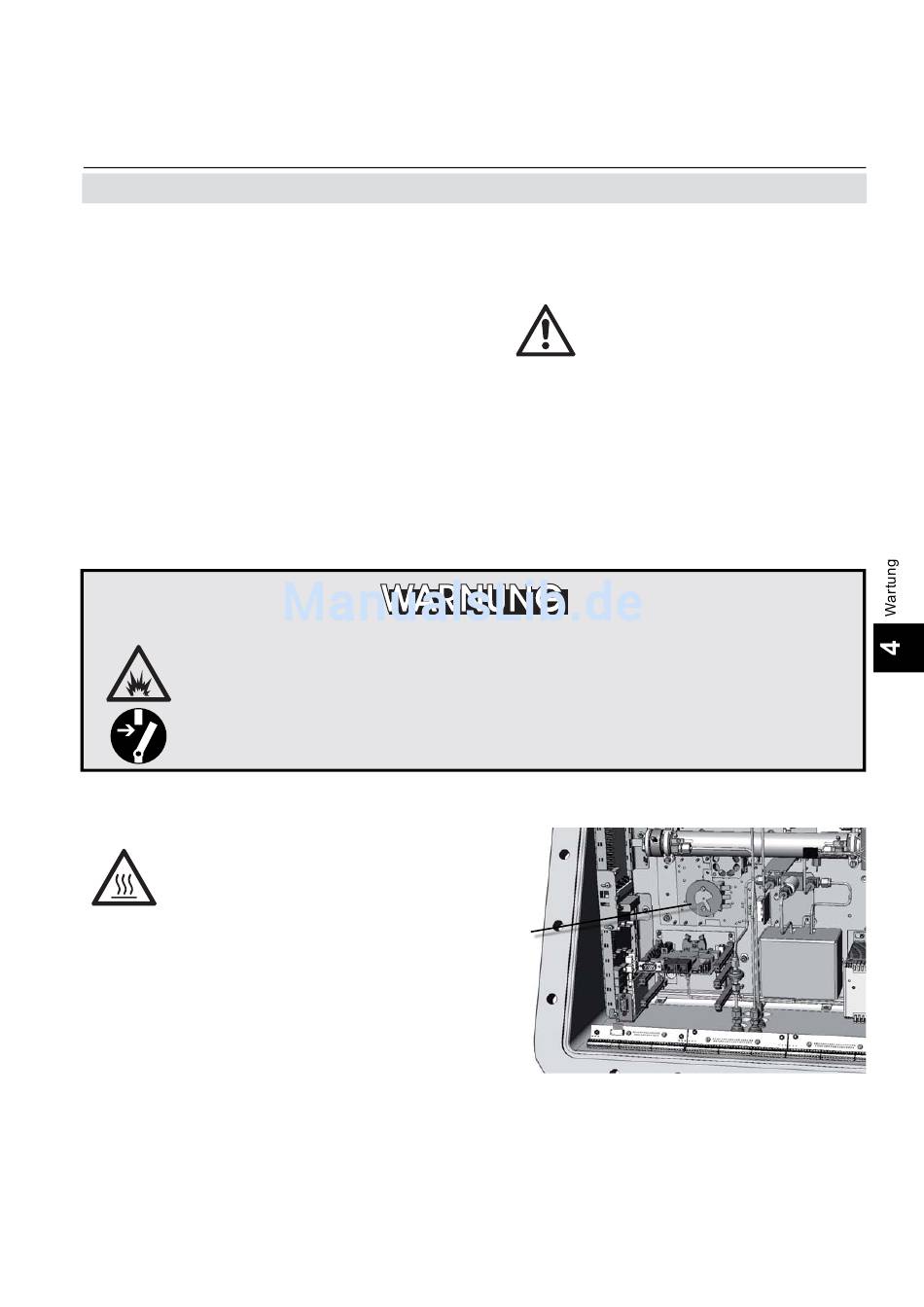

Abb. 4-12: Anordnung des Übertemperaturschutzelementes
X-STREAM X2FD
Ist ein Ausfallstatus aktiv, so
kontrollieren Sie die Funkti-
on der Heizungsregelung der
Heiztasche. Dauerhaft hohe
Fehlerfalltemperaturen schädi-
gen das Konvertermaterial und
haben fehlerhafte Messungen
zur Folge!
1
