Elektrischer Anschluss, 12-30 Vdc - bürkert 8035 Bedienungsanleitung

3 INSTALLATION
3.3.4

Elektrischer Anschluss, 12-30 VDC

Bevor Sie das Gerät verkabeln, lesen Sie bitte § 3.3.1, 3.3.2 und 3.3.3.
Schraube aufdrehen und durchsichtige Klappe heben. Schrauben aus der Frontanzeige
herausdrehen und Deckel abnehmen. Anschließend Kabel durch die Kabel-
verschraubungen ziehen und laut folgenden Anschlussplan anklemmen.
Die unverwendete Kabelverschraubung muss mittels der mitgelieferten
Verstopfung verstopft werden, um die Dichtheit des Geräts zu gewissern.
Die Kabelverschraubung aufschrauben, dann die Verstopfung
einschieben und die Kabelverschraubung wieder zuschrauben.
Schalter nicht unter Spannung einstellen!
Abschirmung des Kabels der Binäreingänge und des
OUT-Ausgangs
"Anzeige des Dosierungsstatus"-Ausgang
Binäreingänge, Auswahl der
Dosiermenge
Anschlusspunkte der Kabel
mittels mitgelieferten
Kabelschellen
(siehe § 3.3.2)
Magnetventil
Type 121
Bei dieser Ausführung kann die Spannungsversorgung des Dosiergeräts für die
Binäreingänge IN1 bis IN4 und den Ausgang OUT verwendet werden: In diesem Fall wird
Klemme 6 (COMMON) an Klemme 9 (L-) verbunden.

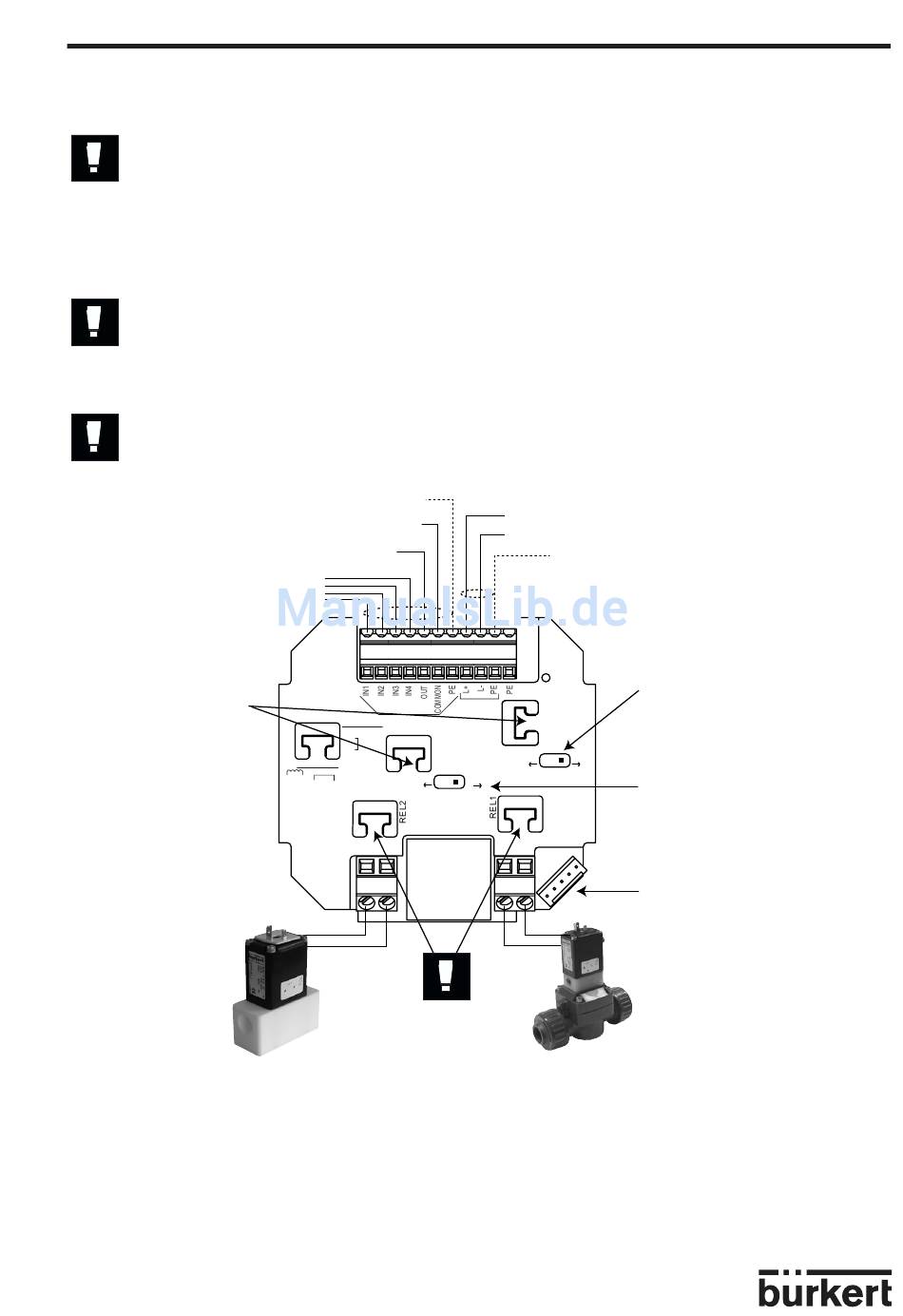

Fig. 4 Anschluss des 8035, 12-30 VDC.
Neutralleiter
{
1 2 3 4 5 6 7 8 9 10 11
NPN SENSOR BINARY
1 PULSE INPUT
2 -
SUPPLY
3 +
4 NC
COIL SENSOR
NC
1 2 3 4 PE L+
SENSOR SUPPLY
3A/230VAC
FLOW SENSOR
Relais-Kabel
obligatorisch mittels
mitgelieferten
kabelschellen befestigen
(siehe § 3.3.2)
D-13-
DOSIERGERÄT 8035
L+ (12-30 VDC)
L- (0V)
Abschirmung des Versorgungskabels
Supply
12..30Vdc
COIL NPN
SENSOR INPUT
(L+)-12V
Magnetventil
Type 142
siehe § 3.3.3
Nicht verwendet
Anschluss des Durchfluss-
Sensors
