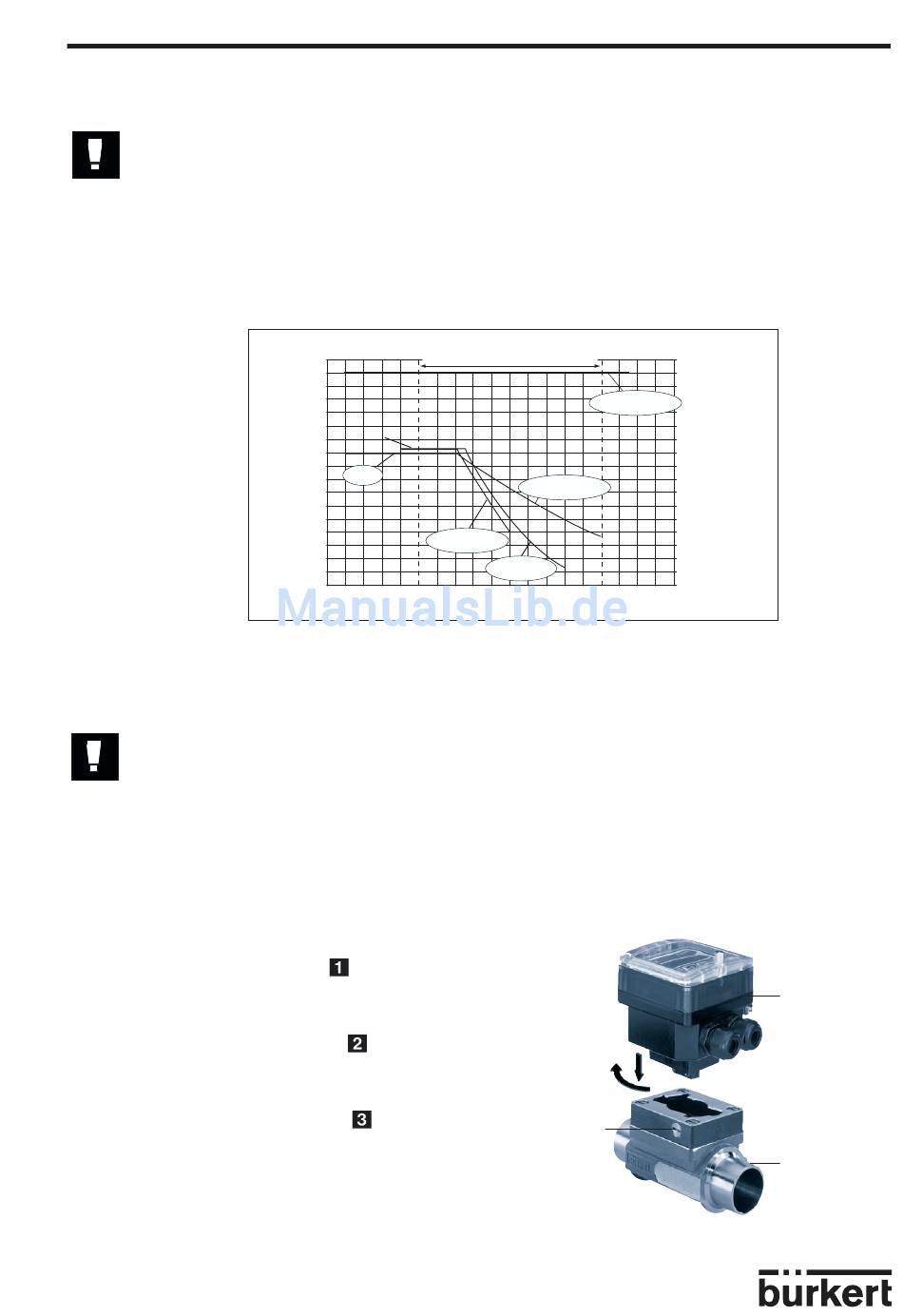

3 INSTALLATION

3.1 Allgemeine Hinweise zum Einbau

- Das Dosiergerät 8035 kann nur für Messungen von reinen, flüssigen,
wasserähnlichen Medien verwendet werden (Festanteil max: 1%,
Viskosität max. 300 cSt ).
- Das Gerät ist nicht für die Dosierung von Gasen geeignet.
Entsprechend den verwendeten Fittingwerkstoffen muss deren Druck-Temperatur-
Abhängigkeit berücksichtigt werden.
Einbauvorschriften
Das Gerät muss vor dem Regen, vor Ultraviolettbestrahlung und
elektromagnetischen Störungen geschützt werden.
Um das Fitting auf die Rohrleitung einzubauen, spezifische Einbau-vorschriften des
Fittings beachten.
Die passende Rohrabmessung wird gemäß dem Durchfluss-Diagramm ausgewählt.

3.2 Einbau

1. Beim Einbau des Fittings
Rohrleitung, müssen die Einbauvorschriften
beachtet werden (siehe § 3.1).
2. Den Elektronikmodul SE35
Bajonett in das Fitting S030 einschieben
und um 30° verdrehen.
3. Mit der seitlichen Schraube
Einheit sichern.
4. Elektrischer Anschluss § 3.3.
P bar
16
15
14
13
12
PVC + PP
11
10
9
PVDF
8
7
6
5
4
3
2
1
0
-50 -30 -10
Fig. 2 Druck-Temperatur-Diagramm
in die
mit dem
die
Anwendungsbereich
PVDF (PN10)
PVC (PN10)
PP (PN10)
+10 +30 +50 +70 +90 +110 +130
D-9-
DOSIERGERÄT 8035
Metall (PN16)
T °C
3
2
1
