3 INSTALLATION
3.3.5 Elektrischer Anschluss, Kompakt-Ausführung, 115/230 VAC
- Bevor Sie das Gerät verkabeln, lesen Sie bitte § 3.3.1, 3.3.2 und 3.3.3.
- Bei dieser Ausführung kann die Spannungsversorgung des
Dosiergeräts nicht für die Binäreingänge IN1 bis IN4 und den Ausgang
OUT verwendet werden.
Schraube aufdrehen und durchsichtige Klappe heben. Schrauben aus der Frontanzeige
herausdrehen und Deckel abnehmen. Anschließend Kabel durch die Kabel-
verschraubungen ziehen und laut folgenden Anschlussplan anklemmen.
Die unverwendete Kabelverschraubung muss mittels der mitgelieferten
Verstopfung verstopft werden, um die Dichtheit des Geräts zu gewissern.
Die Kabelverschraubung aufschrauben, dann die Verstopfung
einschieben und die Kabelverschraubung wieder zuschrauben.
Schalter nicht unter Spannung einstellen!
Abschirmung des Kabels der Binäreingänge und des
OUT-Ausgangs
"Anzeige des Dosierungsstatus"-Ausgang
Binäreingänge, Auswahl der
Dosiermenge
Anschlusspunkte der Kabel
mittels mitgelieferten
Kabelschellen
(siehe § 3.3.2)
Nicht verwendet

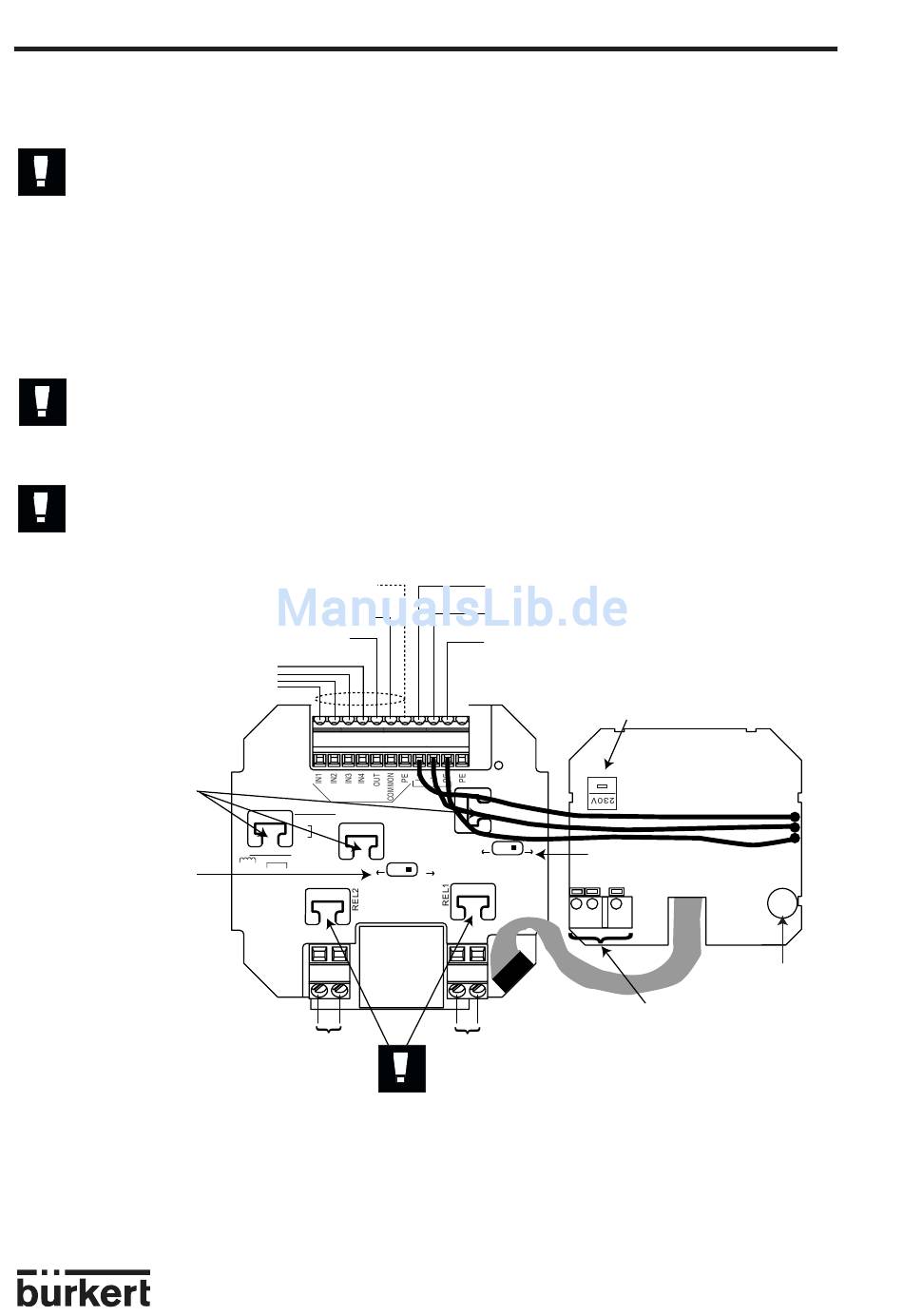

Fig. 5 Anschluss des 8035, 115/230 VAC.
Neutralleiter
{
1 2 3 4 5 6 7 8 9 10 11
NPN SENSOR BINARY
1 PULSE INPUT
2 -
SUPPLY
3 +
4 NC
COIL SENSOR
NC
1 2 3 4 PE
FLOW SENSOR
Anschluss Relais 2
(siehe Beispiel Fig. 4)
DOSIERGERÄT 8035
roter Draht *
schwarzer Draht *
gelber Draht *
Supply
12..30Vdc
COIL NPN
SENSOR INPUT
L+ (L+)-12V
SENSOR SUPPLY
3A/230VAC
Anschluss Relais 1
(siehe Beispiel Fig. 4)
Relais-Kabel obligatorisch mittels
mitgelieferten kabelschellen
befestigen (siehe § 3.3.2)
D-14-
* im Werk verdrahtet
Auswahl der Spannungs-
versorgung 115/230 VAC
siehe § 3.3.3
125 mA
L N PE
Anschluss der
115/230 VAC
Versorgungsspannung
Sicherung
