Elektrischer Anschluss; Anschlussstecker - bürkert 8032 Bedienungsanleitung

1 2

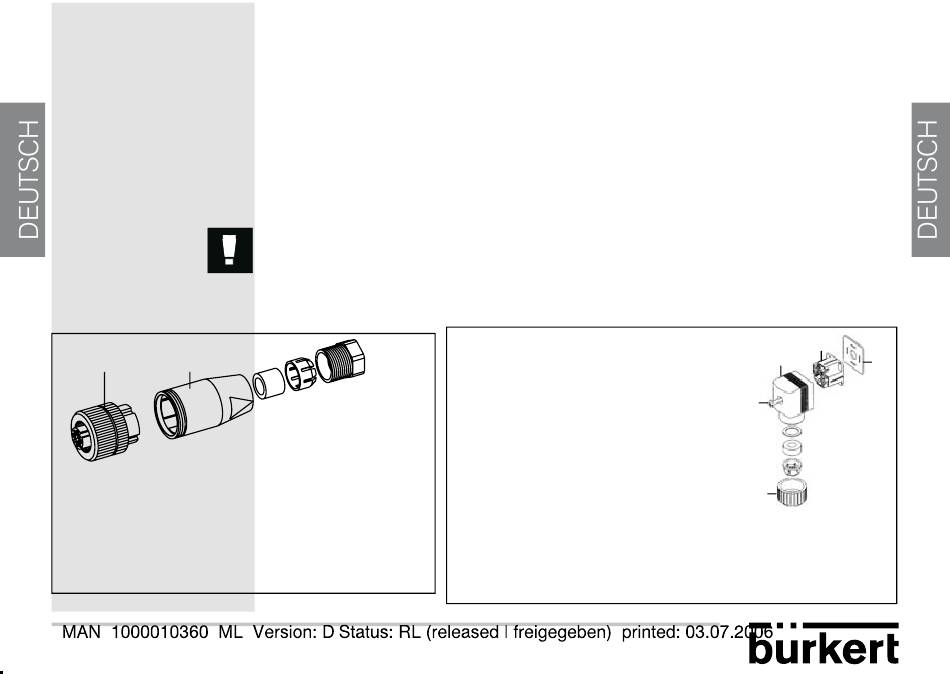

Multipin-M12-stecker (nicht geliefert)
- Zum Öffnen des Steckers Ringmutter [1] vollständig
lösen
- Steckerhinterteil [2] abnehmen.
- Gemäß Anschlussbelegung beschalten (Siehe 4.3.2)
8032
All manuals and user guides at all-guides.com

4.3 Elektrischer Anschluss

Vergewissern Sie sich stets, dass die Stromversorgung unterbrochen ist,
bevor Eingriffe in das Gerät/System vorgenommen werden. Die Stecker
müssen alle ausgesteckt sein. Verwenden Sie:
- ein abgeschirmtes Kabel mit einer Betriebsgrenztemperatur höher als +80 °C.
- Eine Spannungsversorgung guter Qualität (gefiltert und stabilisiert).
Obligatorisch sind folgende sicherheitsvorrichtungen zu installieren:
- stromversorgung: 1 A-sicherung
- relais: max. 3A-sicherung und ein Überlastschalter (je nach Anwendung)

4.3.1 Anschlussstecker

EN1301-803-stecker (geliefert)
- Innenteil [3] aus Außenteil [2]
herausnehmen.
- Kabeldurchführung [5] aufschrauben.
- Kabel durch die Kabelverschraubung
dann durch Teil [2] führen.
- Teil [3] verkabeln (siehe 4.3.2 oder 4.3.3)
- Innenteil [3] zurückstecken.
- Kabeldurchführung [5] festschrauben.
- Dichtung [4] zwischen dem Stecker und
dem Steckverbinder des Kontrollers 8032 einsetzen.
- Stecker an den Kontroller 8032 anschliessen.
- Schraube [1] festziehen, um die Dichtheit sowie guten
elektrischen Kontakt zu vergewissern
13
3
2
4
1
5
