Antriebe mit Sechskantkontur:
→ Passender Gabelschlüssel am Sechskant des Antriebs
ansetzen.
→ Durch Drehen gegen den Uhrzeigersinn (von unten gesehen)
den Antrieb in die gewünschte Position bringen.
Antriebe ohne Sechskantkontur:
→ Spezialschlüssel
genau an der Unterseite des Antriebs
10)
einpassen.
→ Durch Drehen im Uhrzeigersinn (von unten gesehen) den
Antrieb in die gewünschte Position bringen.
Gabelschlüssel
Spezialschlüssel
mit Sechskantkontur
11)

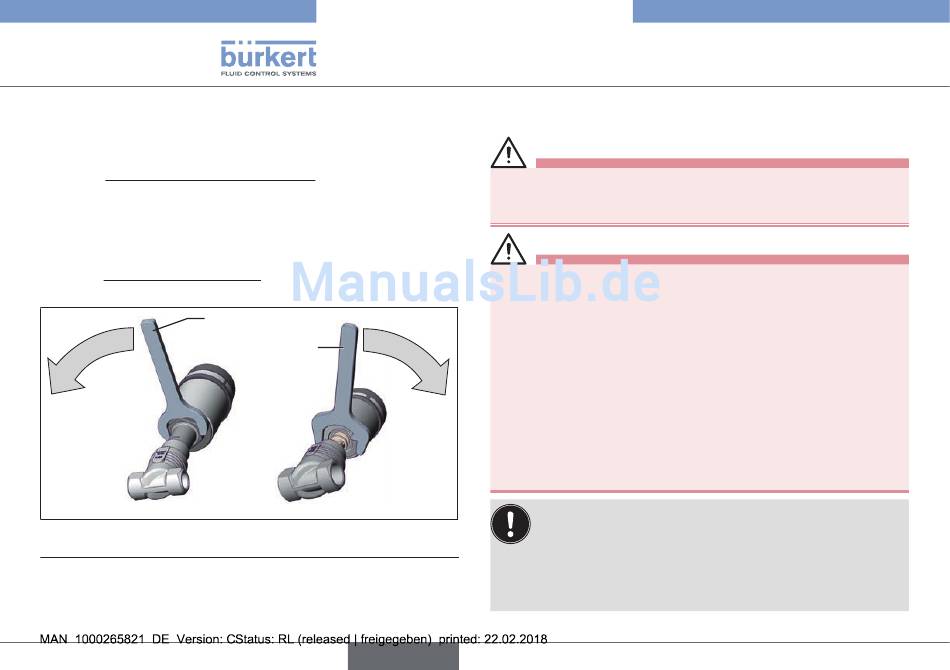

Bild 14:
Drehen mit Gabelschlüssel / Spezialschlüssel
7) Der Spezialschlüssel (665 702) ist über Ihre Bürkert-
Vertriebsniederlassung erhältlich.
8) Serienstand seit Mitte 2011
9) Serienstand bis Mitte 2011
26
ohne Sechskantkontur
12)
deutsch
Typ 2301
Montage
8.4

Pneumatischer Anschluss

GEFAHR!
Verletzungsgefahr durch hohen Druck in der Anlage.
▶ Vor dem Lösen von Leitungen und Ventilen den Druck
abschalten und Leitungen entlüften.
WARNUNG!
Verletzungsgefahr durch ungeeignete Anschlussschläuche.
Schläuche, die dem Druck- und Temperaturbereich nicht
standhalten, können zu gefährlichen Situationen führen.
▶ Nur Schläuche verwenden, die für den angegeben Druck-
und Temperaturbereich zugelassen sind.
▶ Die Datenblattangaben der Schlauchhersteller beachten.
Bei Steuerfunktion I – Gefahr bei Steuerdruckausfall.
Bei Steuerfunktion I erfolgt die Ansteuerung und Rückstellung
pneumatisch. Bei Druckausfall wird keine definierte Position erreicht.
▶ Für einen kontrollierten Wiederanlauf das Gerät zunächst
mit Steuerdruck beaufschlagen, danach erst das Medium
aufschalten.
Der pneumatische Anschluss des Geradsitzregelventils
kann nur in Verbindung mit der entsprechenden Ansteu-
erung ausgeführt werden.
Mögliche Ansteuerungen sind:
Positioner Typ 8692, 8694 und 8696
Prozessregler Typ 8693
