HT-Instruments
4.6.2. Messablauf für"3P" Test Modus
Die Messung wird so durchgeführt, wie es in der CEI 64.8, IEC 781, VDE 0413-5,
EN61557-5 vorgeschrieben wird.
1. Wählen Sie den "3P" Erdmessung Modus mittels der F1 Taste .

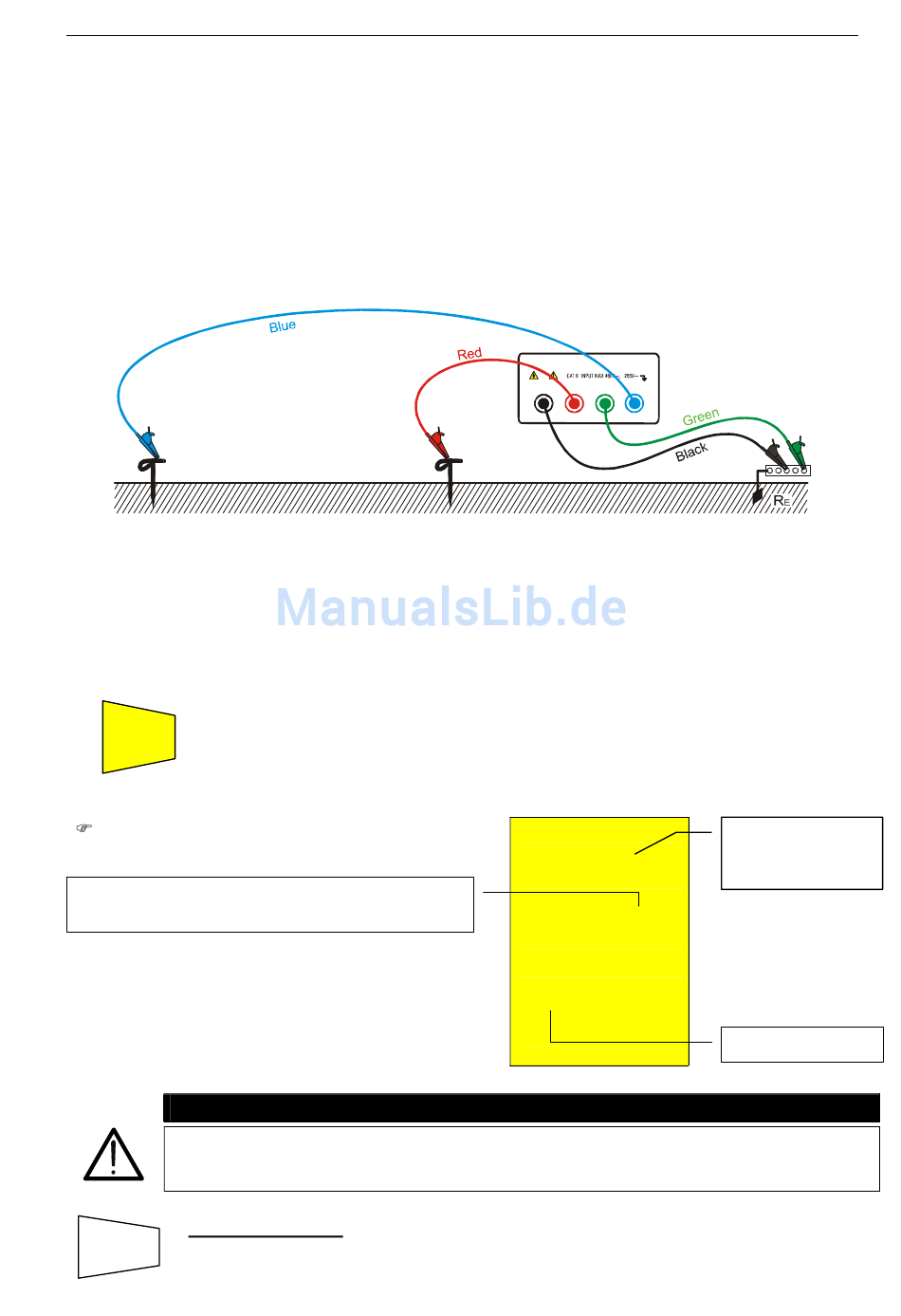

2. Verbinden Sie das Schwarze, Rote, Grüne und Blaue Kabel mit den entsprechenden
Eingängen B1, B2, B3, B4 des Instruments (sehen Sie mögliche Verbindungen in
folgender Abbildung).
3. Verbinden Sie das schwarze, und grüne Kabel mit der Erdungseinrichtung und das rote
und blaue Kabel mit den Hilfserdern.
Beim Messen von kleinen Erdungen muss die aktuelle Sonde in einer Entfernung zur
Erdungseinrichtung aufgestellt werden, die fünf mal der Diagonale des Bereichs der
geprüften Erdungseinrichtung entspricht. Zur Messung großer Erden, könnte diese
Entfernung bis zu einem Mal der der Diagonale reduziert werden.
START
4.
Drücken Sie die START/STOP Taste . Das Instrument startet die
STOP
Prüfung.
Am Testende zeigt das Instrument die
Werte nebenan.
Mittelwert des Erdewiderstands, berechnet über
die Anzahl der angezeigten Prüfungen.
Die Anzeige "Measuring" bedeutet, dass das Instrument misst. Lösen Sie
niemals die Prüfleitungen während dieser Phase.
SPEICHERUNG:
SAVE
die SAVE Taste zweimal gedrückt wird (entsprechend Abschnitt 5.1).
3 Punkte Erdwiderstands- Messung
WARNUNG
Die Prüfergebnisse können abgespeichert werden, indem
- 56 -
B1
B2
B4
B3
ERDE
0.96
Ω
2P
0.93 Ω
SIRIUS 87
Wert
des
gemessenen
Widerstandes
Modus "2P".
