HT-Instruments
4.3.1. Messablauf für den RCD Test gültig für alle Arbeits- Modi
1. Wählen Sie den gewünschten Modus mittels der FUNC Taste .

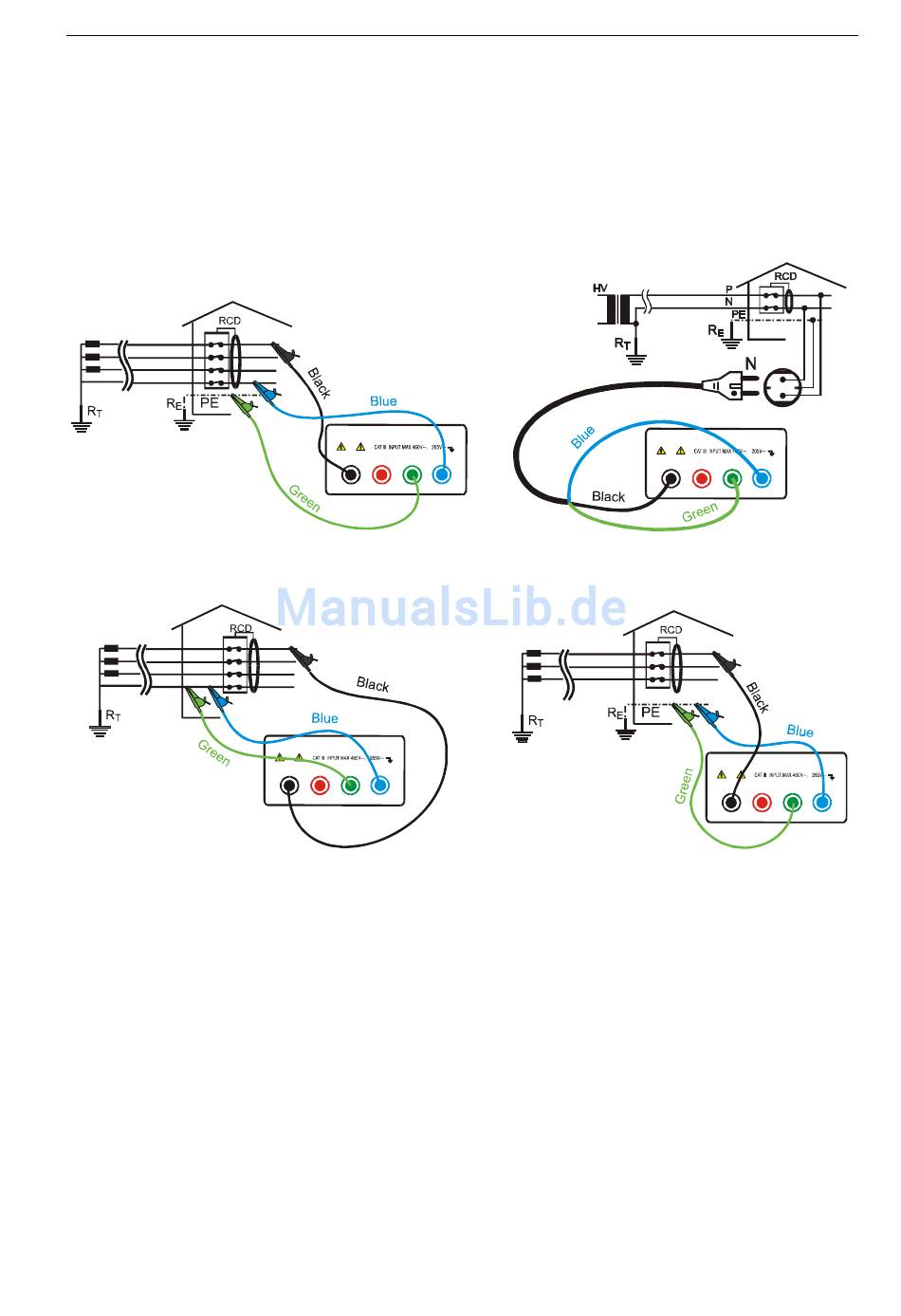

2. Verbinden Sie die 3 schwarz, blau und grünen Verbindungsleitungen des drei-poligen
Schukokabels oder der einzelnen Kabel mit den entsprechenden Eingangsbuchsen des
Instrumentes B1, B3, B4 (siehe mögliche Schaltungen in den Bildern unten). Im Fall der
Verwendung von offenen Kabeln verbinden Sie die Krokodilklemmen mit den freien
Enden der Kabel.
L1
L2
L3
N
Instrumentenbeschaltung für 400V + N + PE Drei-
Phasenprüfung
L1
L2
L3
N
Instrumentenbeschaltung für 400V + N (kein PE)
RCD Drei-Phasenprüfung
3. Verbinden Sie den Schukostecker mit einer 230V 50Hz Steckdose oder die
Krokodilklemmen mit den RCD Anschlüssen des Drei-Phasensystems (sehen Sie die
vorherigen Bilder).
B4
B1
B2
B3
B1
B2
B3
B4
- 24 -
Instrumentenbeschaltung für 230V RCD Ein-
Phasen oder Drei-Phasenprüfung
L1
L2
L3
Instrumentenbeschaltung für 400V + PE (kein N)
RCD Drei-Phasenprüfung
SIRIUS 87
P
B1
B2
B3
B4
B1
B2
B3
B4
